Повітроводи для вентиляції особливості установки і монтажу

Повітроводи для вентиляції є одним з основних елементів, від яких залежить працездатність всієї системи. Основне їх призначення полягає в подачі всередину приміщення кисню і видаленні забрудненого повітря. Основою ефективної працездатності системи є правильний розрахунок повітроводів систем вентиляції, в тому числі необхідного діаметра вентиляційних каналів, і їх якісний монтаж.

Для систем природної та примусової витяжної вентиляції зазвичай встановлюється тільки витяжний канал для видалення забрудненого повітря, так як приплив зовнішнього повітря здійснюється через нещільність вікон, дверей і різні технологічні отвори. Для припливно-витяжної системи вентиляції повітроводи використовуються для створення двох незалежних між собою каналів: приточного і витяжного.

Основні види повітропроводів і їх характеристики

Правила монтажу повітропроводів вентиляції, в залежності від конструктивних особливостей будівлі, передбачають використання різноманітних типів повітроводів, які класифікуються за різними видами підстав.

• вбудовані повітровідвідні канали (вентиляційні шахти);
• зовнішні повітроводи.

Вбудовані вентиляційні шахти влаштовуються всередині цегляних або бетонних стін будинку. Основна умова для їх нормальної роботи - це гладка внутрішня поверхня каналу, на якій відсутні напливи розчину і інші перешкоди для вільної циркуляції повітря. У нижній частині шахти передбачається технологічний отвір, за допомогою якого проводиться періодичне чищення повітропроводів вентиляції.

Зовнішні повітроводи виконуються у вигляді приставних і / або підвісних коробів, зібраних з труб і фасонних елементів різної форми і розмірів. Вибір конкретного виду таких повітропроводів залежить від конструктивних особливостей будівлі і загального дизайну окремих приміщень.

За матеріалом виготовлення:

• металеві повітроводи з оцинкованої або нержавіючої сталі, а також з різних алюмінієвих сплавів;
• пластикові труби з високотехнологічного поліпропілену;
• гнучкі повітроводи з полімерних матеріалів або гофрованого алюмінієво-полімерного листа з армуванням сталевим дротом.

Металеві повітроводи для вентиляції мають найбільшу міцність і вогнетривкість, досить високі антикорозійні, простотою монтажу і довговічністю використання.

При цьому труби з нержавіючої сталі і алюмінієвих сплавів відрізняються відносно високою вартістю, тому найбільша популярність у споживачів належить більш практичним і дешевим повітропроводів з оцинкованої сталі.

Пластикові повітроводи виготовляються з поліпропілену, що відрізняється високою міцністю і екологічністю. Основними їх перевагами є: невелика вага і вартість, високі антикорозійні властивості, зносостійкість і герметичність, легкість монтажу і ремонту, тривалий термін експлуатації. Головний недолік - низька стійкість до впливу механічних ударних навантажень і високих температур.

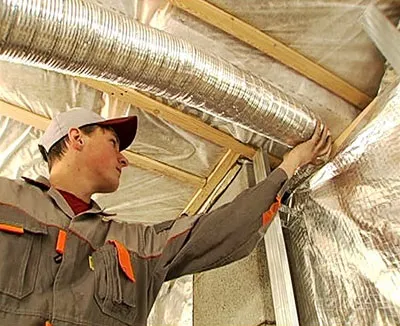

Гнучкі повітроводи використовуються у вентиляційних системах спільно зі звичайними жорсткими повітропровідної трубами і їх фасонними елементами. Вони мають значну аеродинамічний опір руху потоку повітря і підвищену гучність при роботі в порівнянні зі звичайними гладкими трубами.

Тому монтаж повітропроводів вентиляції такого типу здійснюють на невеликих ділянках трубопроводів в важкодоступних місцях, на вигинах, відгалуженнях, а також для підключення до воздуховодной каналах різних елементів системи вентиляції.

За формою внутрішнього перетину каналу:

Повітроводи круглого перерізу отримали найбільш широке застосування при влаштуванні вентиляційних систем різних типів, так як володіють найменшим аеродинамічним опором повітря, зручністю і практичністю в виготовленні і монтажі. Стикування труб і їх фасонних частин здійснюється за допомогою ніпельних з'єднань або зовнішніх муфт, які забезпечують високу герметичність повітропроводів.

Прямокутні повітропроводи здатні гармонійно і зручно вписується в інтер'єр практично будь-яких приміщень, особливо з невеликою висотою стель. Однак вони мають гірші аеродинамічні властивості і більш трудомісткі при виготовленні і монтажі в порівнянні з круглими трубами. З'єднання труб між собою і фасонними елементами системи здійснюють за допомогою фланців, засувок, монтажних куточків і шінореек.

Сучасний асортимент продукції, пропонований виробниками, дозволяє підібрати будь-які повітроводи для вентиляції ціна яких залежить від матеріалу виготовлення і габаритних розмірів.

Розрахунок параметрів повітроводів

Розрахунок перетину воздуховода вентиляції починається зі складання загальної схеми повітропровідної мережі із зазначенням призначення і площі кожного приміщення і визначення необхідної кількості повітрообміну в них, вимірюваного в кубометрах на годину. Після цього розраховується необхідна швидкість руху повітря в трубопроводах, яка повинна складати до 1 метра в секунду в системах з природною вентиляцією і від 3 до 5 м / с при примусової системі вентиляції.

На основі отриманих результатів здійснюється розрахунок діаметра воздуховода вентиляції в залежності від типу трубопроводу (круглий або прямокутний) за спеціально розробленими фахівцями діаграм.

Наприклад, для приміщення з необхідним повітрообміном 300 кбм / год при примусової системі вентиляції зі швидкістю потоку 3 м / с розмір складе 100х200 мм для прямокутного або 150 мм в діаметрі для круглого перетину воздуховода.

При розрахунку слід враховувати, що повітроводи для вентиляції розміри мають уніфіковані, незалежно від матеріалу виготовлення та форми їх перетину. Це значно спрощує підбір необхідних елементів вентсистеми в процесі її монтажу. Найбільш ходовими є діаметри 100, 125, 150, 200, 250, 315, 355 міліметрів.

Особливості монтажу повітропроводів

У різних системах вентиляції повітроводи можуть виконуватися в теплоізоляції або без неї. Утеплення воздуховодов вентиляції необхідно для запобігання утворення конденсату в припливних каналах і зазвичай застосовується при їх прокладанні зовні будівель і в неопалюваних приміщеннях.

Додаткова шумоізоляція повітроводів вентиляції необхідна при їх прокладанні всередині житлових і робочих приміщень, що вимагають зниженого рівня шуму (спальні, дитячі, кабінети і т.д.). Вона може виконуватися різними способами, в тому числі:

• застосування воздуховодов з більш товстими стінками або збільшеного діаметру;
• віброізоляцією вентиляційного устаткування (вентиляторів, заслінок і ін.);
• обмотуванням повітропроводів спеціальними звукопоглинальними матеріалами з пористою структурою.

Періодична очищення повітроводів систем вентиляції необхідна для підтримки їх ефективної працездатності та здійснюється без демонтажу її окремих елементів. Для цього використовують два основних способи:

• Механічний - за допомогою вакуумних насосів і спеціальних гідромеханічних пристроїв.
• Хімічний - за допомогою спеціальних аерозолів.

Для кожного з типів повітроводів випускається широкий асортимент уніфікованих фасонних частин різноманітного призначення: трійники, хрестовини, відводи під різними кутами, заслінки, переходи, заглушки тощо. Такі елементи повітроводів вентиляції виготовляються з тих же матеріалів, такої ж форми перетину, як прямолінійні ділянки труб і мають такі ж стандартні розміри.
