Повітряне опалення приватного будинку своїми руками дозволяє зробити обігрів приміщення швидким, ефективним і економічним.

Багато в чому це залежить від вибору системи повітряного опалення приватного будинку.

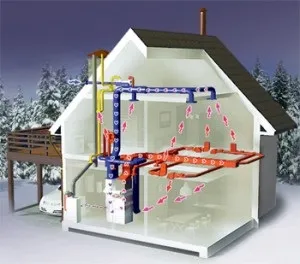

Повітряне опалення приватного будинку - загальна схема

Вибір системи повітряного опалення приватного будинку залежить від декількох факторів. Позитивним в такому виборі є те, що всі вони доступні і довели свою працездатність при експлуатації.

Одним з таких варіантів опалення є системи повітряного опалення приватного будинку. Такий варіант облаштування опалення є недорогим, а також досить економічним і ефективним.

Схема такої системи опалення включає в себе наступні елементи:

• Теплогенератор - водний калорифер, який і є власне пристроєм, який нагріває повітря;
• Повітроводи - розгалужені канали для надходження теплих повітряних потоків в приміщення або частини приміщень, які потрібно обігріти;
• Вентилятор (розподільні головки) - пристосування для направлення нагрітого повітря по самому приміщенню.

Як працює повітряне опалення

Переваги та недоліки систем повітряного опалення

До переваг систем повітряного опалення відносяться наступні:

• Високий рівень коефіцієнта корисної дії (на рівні 90%);
• У схемі опалення немає проміжних передавальних елементів (труб, радіаторів і т.п.);
• Опалювальна повітряна система може бути об'єднана з кліматичною системою, що для житлових приміщень досить важливо, так як, таким чином, може підтримуватися необхідний мікроклімат всередині приміщення;
• Можливість швидкого обігріву приміщення за рахунок малої інерційності.

Є і недоліки систем повітряного опалення:

• Ефективне повітряне опалення має монтуватися в процесі будівництва самого приватного будинку;
• Система повітряного опалення досить вимоглива щодо регулярного технічного обслуговування;
• Постійна потреба в електроживленні вимагає передбачити можливість резервного джерела електропостачання;
• Неможливість модернізації такої системи в процесі експлуатації.

При природною (гравітаційною) опалювальній системі циркуляція нагрітого повітря відбувається через зміну питомої щільності повітря при зміні його температури. Така схема в меншій мірі залежить від електропостачання, але, в той же самий час, має істотні недоліки.

Схема гравітаційної системи повітряного опалення

Будь-які протяги або інші потоки холодного повітря через відчиненого вікна або двері викликають порушення циркуляції потоків повітря в приміщенні. Це призводить до того, що простір під стелею перегрівається, а робоча частина приміщення - охолоджується.

Схема роботи примусової схеми повітряного охолодження

Примусова схема повітряного охолодження передбачає застосування вентилятора. Розподіл нагрітого повітря відбувається по воздуховодам, створеним цим вентилятором тиском.

Такий вентилятор встановлюється під камерою згоряння і, очищаючи відібраний з приміщень повітря від пилу, різних сторонніх запахів і мікробів, подає його в нагрітий теплообмінник.

Після теплообмінника нагріте повітря по воздуховодам подається в приміщення. Повертається в теплогенератор повітря через вентиляційні решітки або по зворотним воздуховодам.

Проектування і розрахунок системи повітряного опалення

Етапи розрахунку системи:

• Потужність нагрівача. Вона повинна бути достатньою для того, щоб приміщення отримало достатній обігрів при обліку компенсації теплових втрат;
• Швидкість подачі нагрітого повітря;
• Тепловтрати через стіни, підлоги, стелі, вікна та двері приміщення;
• Діаметр воздуховодов. До цього відноситься розрахунок аеродинамічних характеристик системи. Метою такого розрахунку є визначення розміру втрати повітряного напору.

Наслідками неправильного розрахунку системи можуть стати:

• Перегрів теплонагреватель;
• Вібрація і шум при роботі;
• Протяг в приміщеннях.

Після того, як всі попередні питання були розглянуті, необхідно визначити місце установки нагрівача. Загальна інструкція з цього приводу відсутня. Тепле повітря зазвичай підводиться за допомогою припотолочная вентиляційної системи.

Теплоносій (тепле повітря) через вентиляційні решітки доставляється до всіх приміщень через спеціальні повітроводи. Ними служать змонтовані рукава.

Виходи таких повітропроводів проектуються в підлозі або внизу приміщення біля підлоги. Самі решітки повітроводів слід проектувати в місцях, де люди будуть перебувати найчастіше.

Порада. При проектуванні обов'язково слід враховувати якість вентиляційної системи. Через неї в приміщення ведеться подача свіжого повітря. При розрахунках слід брати до уваги, що це близько 25% загального припливу повітря в приміщення.

Одне з прогресивних рішень до нагріву при організації такої системи - це сонячне повітряне опалення. У цьому випадку при розрахунку системи беруть до уваги середнє число сонячних днів в році.

На підставі цих даних приймають рішення про кількість нагрівальних елементів - сонячних колекторів для опалення будинку.

Ці елементи встановлюються на дахах і стінах будинків і споруд. Для них можуть зводитися спеціальні конструкції. Переваги такого рішення - вигідна ціна і можливість самостійного монтажу

Виготовлення та монтаж системи

Теплогенератором для системи повітряного обігріву може служити або електронагрівач, або опалювальний котел (твердопаливний або газовий).

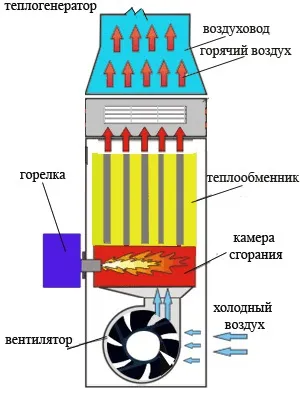

Теплогенератор для системи повітряного охолодження

Важливо. Якщо для теплогенератора вибирається твердопаливний опалювальний котел, то його конструкція обов'язково повинна передбачати можливість зміни швидкості горіння палива.
Газовий котел повинен бути обладнаний автоматичною системою вмикання та вимикання, а також системою контролю температури теплоносія в необхідному діапазоні.

Елементи системи повітряного обігріву

Гнучкі рукави, повітроводи, заслінки і інші елементи системи повітряного обігріву купуються в готовому вигляді. Як вони виглядають можна побачити на фото внизу.

Варто окремо зупинитися на тому, якщо планується установка кондиціонера. У цьому випадку обов'язково слід передбачити утеплення повітропроводів. Конденсат НЕ буде з'являтися на поверхні утеплених повітропроводів.

Самі повітроводи зазвичай виготовляються з листової оцинкованої сталі. Як утеплювач можна застосовувати зручний самоклеющийся утеплювач.

В цілому повітряна система опалення приватного будинку буде придатна для установки в будь-яких приміщеннях.
