Повітряне опалення приватного будинку своїми руками види схем

Підтримувати комфортну температуру в будинку, витративши при цьому мінімальну кількість коштів - мрія абсолютно будь-якого домовласника. В рамках даної статті ми розглянемо, як виконати повітряне опалення приватного будинку своїми руками, як влаштована подібна система і в чому її переваги. Також будуть висвітлені деякі нюанси самостійного монтажу та експлуатації системи повітряного опалення. Давайте приступимо!

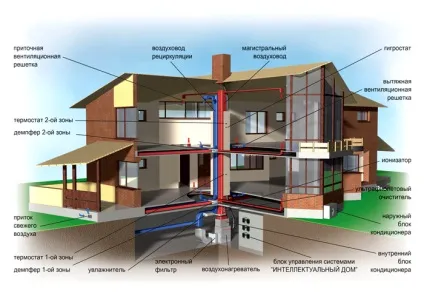

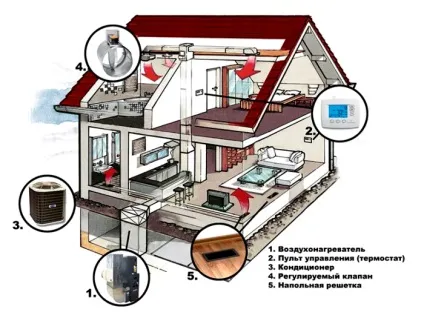

Опалення, вентиляція і кондиціювання в одній установці

Варіант пристрою опалення в будинку - повітряне опалення

У систему даного типу включають або водяний калорифер, або теплогенератор. Ці пристрої відповідають за нагрів повітря. У приміщенні тепле повітря розподіляється за допомогою спеціального вентилятора, який його надсилає в потрібні зони. Найкращим способом в організації повітряного опалення приміщень є переносні теплові гармати. Вони досить швидко і інтенсивно обігрівають необхідні ділянки. В даний час дуже багато стали застосовувати даний спосіб в заміських будинках і на дачі.

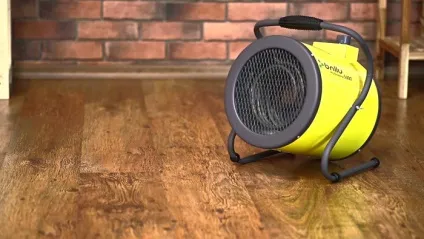

Теплова гармата здатна швидко і ефективно прогріти приміщення, але при цьому дуже енергозатратна

Плюси і мінуси повітряного опалення в будинку

До плюсів даного способу обігріву відносять:

ККД становить до 93%;
немає проміжних ланок під час передачі теплого повітря, типу радіаторів і труб;
можна легко об'єднати опалювальну і кліматичну системи. Тому температура в приміщенні підтримується саме такою, якою поставили її користувачі;
невелика пасивність системи, за допомогою якої можна нагрівати необхідні ділянки до високої температури.

Система повітряного обігріву мають ряд незаперечних переваг

Але, не дивлячись на безліч позитивних якостей опалення, є ще й мінуси. Їх потрібно обов'язково запам'ятати тим, хто хоче зробити повітряне опалення приватного будинку своїми руками. До них відносяться:

монтаж установки можна зробити тільки під час будівництва приміщення. Обов'язково потрібно розробити і розрахувати всі параметри системи до проведення будівельних робіт;
повітряне опалення необхідно постійно обслуговувати;
дана система не вдосконалюється;
витрата електрики досить великий. Для економії найкраще придбати резервне джерело електропостачання.

Важливо знати! Цей вид обігріву широко відомий і застосовується в країнах Європи, а, так як там досить холодний клімат, 80% будинків і котеджів, розташованих за межами міста, опалюються саме ці способом.

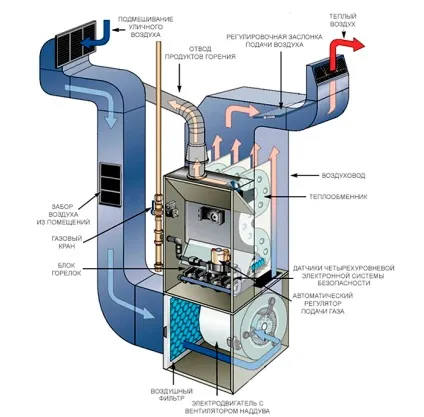

Схема і пристрій установки

Нижче представлений складові повітряного опалення приватного будинку своїми руками:

піч;
Фільтруючі елементи;
Труба, яка забирає повітря з кімнати;
Витяжка;
Труба, яка підводить свіже повітря;
Подача теплого повітря в кімнату;
Система, що виводить остиглий повітря з будинку;
Димохід.

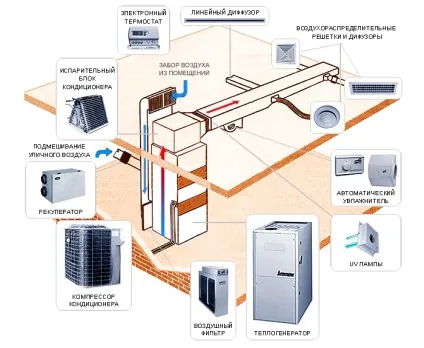

Склад комплексної системи

У вигляді теплового генератора відмінно підійде рідинний або газовий обігрівач, оснащений програмованим контролером. Після того, як будинок повністю прогріється, одразу ж спрацьовує автоматика і підтримує температуру по заданих параметрах.

Зверніть увагу! Обігрівач повинен включатися автоматично максимум 4 рази на добу за умови якісно виконаної теплоізоляції. Такий режим допомагає економити енергоресурси.

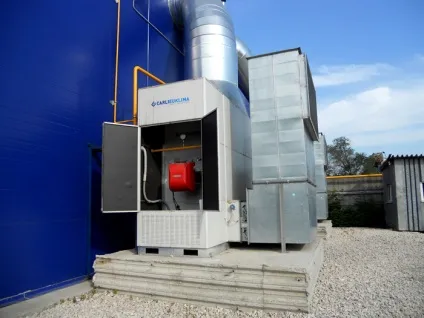

Компактні теплогенератори на природному газі

Опалення приватного будинку без газу і електрики. У статті ми розглянемо які бувають системи опалення, порівняємо їх достоїнства і недоліки, і з'ясуємо ніж вигідний відмова від газу і електрики.

Повітряне опалення приватного будинку своїми руками: види схем

Для того, щоб обігрів повітряного типу працював максимально ефективно саме в вашому випадку, кожен повинен знати всі наявні види схем організації. Кожен вид має принципові відмінності і тонкощі монтажу.

Класифікація систем

Повітряне опалення за принципом циркуляції повітря буває природне і примусове. При природної циркуляції повітря піднімається до стелі і переміщається по воздуховоду в ту чи іншу ділянку будинку, який необхідно обігріти. Примусова циркуляція повітря здійснюється через використання в установці потужних вентиляторів.

Принцип дії природної і примусової систем

За типом масштабності опалення буває локальне і центральне. Локальна система потрібна для створення комфортної температури в конкретному приміщенні. А централізована система повітряного опалення для приватного будинку забезпечує нагрів і підтримання температури у всій житлової будівлі.

Склад і схема роботи централізованої системи

За принципом здійснення теплообміну установки підрозділяються на припливні, рециркуляційні і з частковою рециркуляцією. Припливні застосовуються для використання повітря з вулиці, який подається вентилятором до нагрівача.

При часткової рециркуляції застосовується як повітря з вулиці, так і тепле повітря з приміщень будинку. При рециркуляційно принципі повітря постійно оновлюється, остигаючи в приміщеннях і знову нагріваючись в воздухонагревателе або рекуператорі.

Схема з частковою рециркуляцією повітря

По розташуванню системи бувають підвісні і підлогові. За допомогою підлогової установки повітря не тільки швидко нагрівається, а й по воздуховодам потрапляє в усі приміщення, віддаючи їм тепло. Дану систему до того ж можна доповнити клімат-контролем. Це означає, що влітку, в жарку пору, температуру можна також і знизити. За допомогою такої функції в приміщенні стає досить комфортно.

Приклад для підлоги установки з зовнішнім розташуванням

Якщо вибір покупки зупиниться на повітряному опаленні будинку за канадською методикою, то це означає, що у вашому розпорядженні буде можливість задавати і контролювати не тільки температуру повітря, то також вологість і ступінь очищення.

Система, виконана за канадською методикою, дозволяє регулювати практично всі параметри мікроклімату

Опалення будинку електрикою: найекономніший спосіб. Якщо поруч не проходить газова магістраль, то рекомендується опалення будинку електрикою. Найбільш ощадливий спосіб можна підібрати, проаналізувавши всі наявні варіанти. Про це і поговоримо.

Як проводиться розрахунок повітряного опалення

Для того, щоб правильно зробити розрахунок опалення і розподілити все обладнання, не обійтися без допомоги інженерів-проектувальників, які мають в цій справі величезний досвід. Щоб самостійно виконати всю роботу з розрахунку і підбору обладнання, необхідно дотримуватися деяких правил:

розрахувати тепловтрати всього будинку і кожного приміщення окремо;
вибрати тип і потужність нагрівача, а також вентиляційної установки;
розрахувати необхідний повітрообмін виходячи з вимог СНиП;
виконати аеродинамічний розрахунок системи, щоб визначити втрати напору повітря в повітроводі і визначити діаметр повітряного каналу.

Корисна порада! На кожен 1 м. кв. необхідно в середньому 80-100 Вт тепла. Для більш точного розрахунку скористайтеся калькулятором нижче.

Якщо будуть допущені хоча б найменші помилки при розрахунках опалення, виникнуть деякі неприємні моменти: шум, протяг або ж перегрів, а потім поломка обладнання. Варто кілька разів все перевірити, щоб уникнути дискомфорту.

Саме економний варіант повітряного опалення заміського будинку - це використання сонячних батарей. Даний спосіб набирає популярність з огляду на все більшої доступності. Тут має значення кількість сонячних днів в році, тоді розраховують кількість колекторів, які поглинають енергію сонця і, надалі, переробляють в тепло. Колектори найкраще поставити на даху і стінах будинку або ж на спеціально побудованих конструкціях для даної мети.

Повітряний сонячний колектор

Калькулятор розрахунку необхідної теплової потужності для повітряного опалення

Допомога у виборі теплогенератора і етапи установки

Повітроводи зазвичай замовляють на спеціальних підприємствах, що випускають подібне обладнання. Якщо є бажання встановити кондиціонер. то необхідно утеплювати подають повітроводи. Конденсат при теплоізоляції не виникає. Для того, щоб встановити магістральний повітропровід, рекомендується вибирати оцинковану сталь. Її обклеюють фольгированним самоклейним утеплювачем, товщина яких близько 5мм.

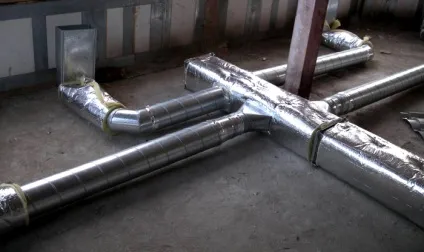

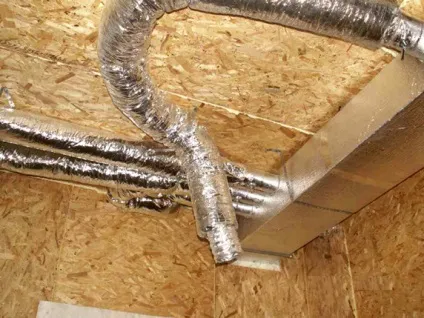

Збірка і утеплення повітропроводів на етапі будівництва будинку

Для того, щоб заховати повітроводи, рекомендується скористатися міжстельовому просторі, яке знаходиться за підвісною стелею. Є 2 види повітропроводів: жорсткі і гнучкі. Їх вибирають для певного типу нагрівача. Алюмінієвий скотч застосовується для з'єднання декількох повітропроводів.

Рекомендації по установці

Найголовніший момент при виконанні установки - це порядок дій. В першу чергу необхідно встановити воздухонагреватель з теплообмінної камерою. Від нього йде розводка і кріплення нагрівача. Теплоізоляція каналів повинна проводитися в обов'язковому порядку. Через гнучкі рукава виконуються відводи. Рукава в свою чергу монтуються в стіні.

Порада! Необхідно скористатися консультацією фахівця при виборі оптимальної моделі теплогенератора для повітряного опалення приватного будинку, ціна якого залежить від його технічних параметрів. А прилади краще ставити в спеціально відведеному для цього приміщенні.

Джерело тепла - це найважливіша деталь. Для того, щоб його підключити, найкраще скористатися послугами фахівців. Але якщо є бажання самостійно виконати цю роботу, слід дуже ретельно прочитати і розібратися в інструкції. Встановлювати конструкцію рекомендується в окремому приміщенні. Відмінно підійде підвал. Димохід бажаний з сендвіч-конструкцією. Сам же теплообмінник з'єднується з воздуховодом, а вентилятор розташовується під камерою згоряння.

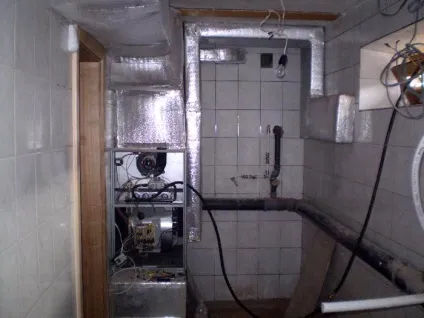

Розміщення теплогенератора в окремому приміщенні

Монтаж систем повітряного обігріву - складний і відповідальний процес, якому передує кропітка розрахунок і підбір обладнання. При належної теоретичної підготовки цілком можливо виконати роботу своїми руками. У всіх інших випадках звертайтеся до фахівців.
