Пошкодження sa - лабораторія відновлення даних
До складу службової інформації входять:
Оврелеі микрокода - модулі, що містять в собі завантажену частину прошивки, необхідні для старту HDD;
Листи дефектів: P-List; G-List; Relo-list та інші, в залежності від виробника і архітектури;
S.M.A.R.T. і його логи;
Модулі самотестування. застосовуються у виробництві диска
Транслятор, паспорт - при наявності окремого модуля, або у вигляді суперфайлов.
Відмінною особливістю даної несправності є те, що диск може правильно определяеться в BIOS, а може і не визначатися. Також неправильна паспортна інформація теж може свідчити про проблеми в службовій зоні накопичувача. На відміну від інших несправностей жорстких дисків, для несправностей службової інформації має величезне значення виробник жорсткого диска, так як відмінності зустрічаються не тільки в архітектурі, але і в самій ідеології службової інформації.
З огляду на розташування службової зони накопичувача - на поверхні магнітних пластин, пошкодження службової інформації може свідчити про серйозні проблеми жорсткого диска. Некваліфіковане втручання, необдумані дії початківців майстрів можуть привести до повної неможливості відновити дані.

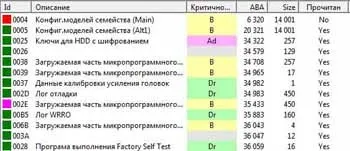

Структура службової інформації жорсткого диска
Критичні модулі - частини службової інформації, без яких жорсткий диск не зможе запуститися і працювати "за логікою" (тобто коли стає доступною для користувача зона). У свою чергу, критичні модулі можуть бути як унікальними (для конкретного екземпляра жорсткого диска), так і неунікальні (однаковими в сімейств або моделі).
До унікальних модулів відносяться: дефект-листи (особливо заводський, P-List), транслятор (при його наявності);
До неунікальним модулів відносяться: оверлеї микрокода, сумісні в рамках сімейства і версії firmware.
Важливо пам'ятати:
Будь-яка помилка при роботі зі службовою зоною накопичувача загрожує незворотними наслідками. Так, запуск перерахунку трансялтора з чужої платою електроніки здатний зробити неможливим відновлення даних.
Пошкодження критичних модулів жорсткого диска робить запуск накопичувача неможливим, однак, неунікальні і критичні можна підібрати сумісні. Набагато складніше йде справа, коли пошкоджені унікальні критичні модулі: якщо не вдається вручну зібрати їх з доступних копій, то відновити дані неможливо. Також для деяких накопичувачів є універсальні методики відновлення деяких унікальних модулів, наприклад, перерахунок транслятора накопичувачів Seagate. Але незважаючи на такі варіанти вирішення проблем у службовій зоні накопичувача - завдання нетривіальне, адже службова інформація у жорстких дисків може бути пошкоджена по-різному. Єдиних методик відновлення даних з жорсткого диска з пошкодженням службової інформації, як і типових несправностей, не існує; крім того, в службовій зоні накопичувача абсолютно равновероятно можуть бути пошкодженими будь-які модулі.
Відновлення даних з жорсткого диска
з пошкодженої службовою інформацією
Для визначення шляхів вирішення проблем у службовій зоні накопичувача необхідно в першу чергу провести ретельну діагностику відповідно до архітектури накопичувача. Так, шукати пошкодження в трансляторі накопичувачів з динамічної трансляцією (наприклад, Samsung або Hitachi) так само нерозважливо, як і перераховувати транслятор для відновлення паспортного об'єму накопичувача Western Digital.
Окремий випадок №1. Чи не визначається диск Seagate 7200.11
Отримала широку популярність і обросла не тільки "купою методик", але і різних "панацеї з однією кнопкою" несправність службової зони одного сімейства накопичувачів Seagate (давно вже знятих з виробництва) до сих пір розбурхує уми початківців майстрів.
Суть проблеми:
Диск, наприклад ST3500320AS, не визначається в BIOS, на порту, куди він підключений, зведений реєстр BSY (перевіряється програмою типу Victoria), при цьому з гермозони не чути сторонніх звуків, диск крутиться.
Діагностика несправності:
Як і для всіх накопичувачів виробництва Seagate, діагностика проводиться через діагностичний термінал (COM-port). У діалоговому вікні терміналу з'являється повідомлення:
LED: 000000CC FAddr: 0024A051
LED: 000000CC FAddr: 0024A051
Звичайно, сленг не оминув і цю несправність, і її прозвали "мухою ЦЦ" через особливості вимови вмісту терміналу. Як і при інших несправності, дане повідомлення в терміналі сигналізує проблеми з якоюсь частиною службової інформації. В даному випадку - переповнення логів, причому таке переповнення найчастіше пов'язано з нестійкою роботою жорсткого диска, або дефектами поверхні
Рішення проблеми:
Переривання процесу стартовою ініціалізації накопичувача і подальший перерахунок транслятора з урахуванням P-List. перевірка доступності даних і обов'язкова посекторного копія на справний накопичувач. Методика "як в кіоску на ринку" часто призводить до "вилок" у трансляції (коли починаючи з певного LBA всі сектори стають недоступними).
Запуск процедури автоматичного персчета транслятора на дисках більш пізніх моделей, не схильних до таких проблем, як марний, але й деструктивний!
Окремий випадок №2. Чи не визначається жорсткий диск Western Digital WD20EZRX
Суть проблеми:
Диск, наприклад WD20EZRX не визначається в BIOS, при цьому він розкручується і не видає сторонніх звуків. Перед тим як остаточно зламатися, диск досить сильно "гальмував", робилися невдалі спроби відновити з нього дані за допомогою R-Studio. Сигналом, що пора принести диск в лабораторію, став стан диска "розкручується, але не визначається в BIOS комп'ютера".
Діагностика несправності:
З огляду на, що накопичувачі сімейства WD Marvell не пишуть діагностичних повідомлень в термінал, накопичувач підключається по SATA-інтерфейсу до комплексу PC-3000Express. У регістрах стану є сигнал про готовність ( "горять" регістри DRD і DSC); при будь-якому зверненні, в тому числі читанні паспорта, зводиться перманентний сигнал BSY, двигун не зупиняється, сторонніх звуків немає.
Рішення проблеми:
1. Збірка модулів, необхідних для запуску трансляції несправного накопичувача (унікальні критичні модулі), тобто для забезпечення можливості експорту призначених для користувача даних на справний накопичувач.
2. Підбір сумісного (по сімейству, карті голів і версії підсилювача-комутатора) диска-донора для виконання процедури "hot-swap".
3. Запис в службову зону "донора" модулів від "пацієнта", необхідних для трансляції
4. Ініціалізація стартовою інформації в ОЗУ накопичувача з подальшим стартом на гермоблоке "пацієнта"
5. вичитування інформації: створення посекторного копії на справний накопичувач з використанням PC-3000 DataExtractor
Описуваний в прикладі випадок блокування диска при самостійних спробах відновлення даних - з реальної щоденної практики. В даному випадку інформація відновлена повністю не дивлячись на 1877 нестабільних секторів, через які сталася блокування HDD.
При будь-яких пошкодженнях службової зони жорсткого диска в нашій лабораторії проводиться посекторноє клонування призначених для користувача даних на справний накопичувач. Тільки такий підхід може дати гарантію повного і безпечного відновлення даних. Типових і шаблонних рішень у відновленні даних при пошкодженнях службової інформації немає і не може бути.
