Поширені прорахунки при влаштуванні водяної теплої підлоги

На перший погляд дуже просто виконати монтаж теплих підлог водяного типу. Тут дуже важливо зробити все правильно і з найбільшою ефективністю його роботи. Часто початківці будівельники стикаються з такими проблемами, коли не гріє тепла підлога водяний. Тут причин може велика кількість і кожна з них криється в самій технології і послідовності виконання кожного шару. Якщо махнути рукою на один пункт всього процесу, то в підсумку нічого позитивного отримати не вдасться.

правильне підставу

До початку монтажу теплого водяного статі слід вжити всіх заходів для проведення підготовчих заходів. Основу слід вичистити від сміття і пилу, так як все це негативно позначиться на роботі системи.

Якщо поверхня нерівна, то багато порахують, що все можна буде згладити наступним заливанням бетонної стяжки по контуру. Такі помилки монтажу теплого водяного статі зустрічаються часто у тих, хто вперше приступає до укладання контуру.

Для труб теплого водяного статі має бути дуже рівна поверхня в підставі. Всі нерівності можуть лише зашкодити трубопровід. До того ж, в подальшому бетонна стяжка не матиме рівну товщину над контуром. Отже, про рівномірний прогрівання підлоги в кімнаті можна не думати.

Крім цього стіни в приміщенні також повинні бути доведені до нормального стану. Тобто, відбувається їх вирівнювання. при необхідності вони штукатуряться, зрізаються в певних місцях. Якщо цього не виконати, то демпферна стрічка вже не буде щільно примикати до стін, на окремих ділянках провисати. Своєї основної функції вони вже проявити не зможе.

розрахунок матеріалів

Для повноцінного функціонування системи теплої підлоги водяного статі. треба правильно зробити розрахунки теплої підлоги, а точніше кількість матеріалів для виконання монтажу. Мати під теплу підлогу в якості утеплювача, а також довжина трубопроводу розраховується виходячи не із загальної площі приміщення, а з корисного її обсягу. Тобто, не всі основу підлоги буде покрито контуром. Ділянки з розташованої меблями, сантехнічними приладдям і т.д. обводятся трубопроводом. так як вони не будуть пропускати тепло всередину приміщення, може статися перегрів окремої ділянки прокладених труб.

Ці помилки монтажу теплого водяного статі призводять до подальшої роботи з демонтажу підлогового покриття, бетонної стяжки, виявлення проблемної ділянки контуру теплої підлоги. На все це витрачатися не тільки час, а й фінанси. Технологія розрахунок включає всі тонкощі і дозволяє отримати точні результати.

термозбіжна стрічка

Коли підготовлено підставу. вживаються заходи щодо якісного пристрою на стіні стрічки, що компенсує теплове розширення бетонної стяжки.

Як говорилося раніше, до її фіксації слід підготувати стіни, вирівняти їх. Додатково до цього все електричні дроти, комунікації слід обійти демпферного стрічкою, щоб вона щільно прилягала до стіни.

Якщо змонтувати стрічку аби як, в подальшому не доведеться сподіватися на якісну заливку бетонної стяжки. Через неї з боку стіни буде проникати розчин, який в подальшому при експлуатації не дозволить стрічці проявити всі свої якості. Почнуться проблеми з поверхнею підлоги, пошкодженням підлогового покриття.

пристрій теплоізоляції

Нижні ділянки демпферного стрічки найкраще притиснути шаром теплоізоляції. де найчастіше застосовується полістирол. Але варто пам'ятати про те, що він не зможе компенсувати ті нерівності, які можливо будуть на підставі чорнової підлоги. До його укладання також слід провести всі заходи з прибирання сміття.

Якщо роботи виконують фахівці за певну плату, то краще за все проконтролювати цей процес. Адже вони можуть дуже швидко укласти полістирол, і вже не дізнаєшся про те, яким було там підставу. Іноді навіть при проходженні по даному шару можна відчути дефекти з-під низу.

«Пиріг» теплої підлоги

Коли водяна тепла підлога не гріє, причини можуть абсолютно різні. Але більшою мірою вони починаються з самого заснування, від шару утеплювача. Навіть виробники рекомендують влаштовувати товщину в 100 мм. Особливо якщо справа стосується наявності підвального приміщення без опалення. Якщо витратити менше коштів на покупку матеріалу, тобто заощадити, то шар вийде приблизно в 30-50 мм. Але під час прогріву приміщення від теплого водяного статі. частина тепла буде витрачатися на обігрів нижньої ділянки, з боку підвалу. Витрати на опалення зростуть, а в кімнаті тепло не буде на належному рівні.

відбивна плівка

Для підвищення якості передачі тепла саме всередину приміщення будинку, не зайвим буде зробити настил на полістирол спеціальної відбивної стрічки.

Вона додатково має розмітку з розподілом по 50 мм для кращої фіксації в подальшому трубопроводу. За правилами вона повинна монтуватися строго рівно без відхилень і при цьому заправлятися за теплоізоляцію. Це можна виконати лише в тому випадку, коли полістирол щільно притискається до стінок кімнати через демпферну стрічку. Це також часто допускаються помилки укладання водяної теплої підлоги. Деякі взагалі просто обрізають плівку по периметру розташування країв полістиролу уздовж стін, проклеюють скотчем для фіксації. Використовувати такий матеріал, як скотч можна, так як його використовують виключно для упаковки, при чому несе шкоду для здоров'я людини.

Коли на підставу змонтована плівка, можна приступати до укладання армуючого шару у вигляді металевої сітки. Не буде помилкою укладання водяної теплої підлоги пристрій армування поверх трубопроводу перед заливкою стяжки. Це як два альтернативних варіанти.

Помилки при монтажі труб

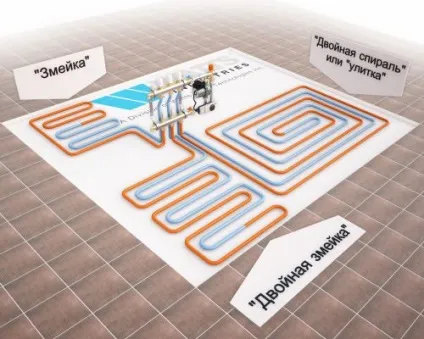

Коли покладена відбивна плівка, можна приступати до монтажу трубопроводу теплої підлоги. При цьому важливо вибрати її діаметр, розміри, загальну довжину, висоту і інші характеристики для правильного розрахунку теплої підлоги. Варто пам'ятати, що необхідно ще вибрати схему укладання трубопроводу, а не експериментувати своїми бажаннями.

Стандартний варіант труб для теплої підлоги по діаметру - 16 мм. Деякі використовують 20 мм, але в такому випадку процес монтажу займе більше часу і стане трохи складніше. Крім цього збільшитися витрата води, яка подається по трубопроводу системи. Виняток - якщо потрібно здійснити прогрів великого за площею приміщення. У всіх інших випадках краще витратити більше фінансів на пристрій теплоізоляції. щоб виключити втрати тепла.

Дуже мала кількість виконавців проводять такі заходи, які дуже важливі, щоб виключити помилки пристрою водяної теплої підлоги:

• Відмітка ділянок проходження магістралей.
• Визначення кількості отворів в стіні для проходу труб системи теплої підлоги. Вони всі повинні бути ретельно захищені від ушкодження контуру, для чого виконується Гільзування.
• Відступ від стін в кімнаті і т.д.


Якщо все це виконати і відобразити на схематичному плані, то можна буде побачити ділянки в приміщенні з проблемами, а також можливі складнощі процесу монтажу. Схема теплої підлоги повинна бути намальована до безпосереднього виконання. Деякі просто вважають, що і без неї все знають самі, як краще робити. Витрачати час на такі на перший погляд дрібниці ніхто не хоче.

Без влаштованої схеми укладання трубопроводу - суцільний хаос, який не приведе ні до якого позитивного результату. На будь-якому з етапів пристрій теплого водяного статі вимагає грамотного розрахунку і уважного підходу.

Слід також пам'ятати, що деякі місця на підставі статі потребують більшої уваги з боку виконавців. Це стосується в першу чергу зовнішніх стін з боку вулиці. Вони вимагають більшого утеплення. Деякі допускають помилки і пускають лише одну трубу безпосередньо біля стіни. По всьому іншому периметру все розташовано рівномірно. Для досягнення рівномірного прогріву, укладання трубопроводу виконується з меншим кроком у таких стін.

Відступ біля стін виконується для подальшого монтажу плінтуса після підлогового покриття, а також можливих інженерних слабкострумових систем. Порядку тут точно не буде.

згинання труби

Часті помилки допускаються при згинанні труби для пристрою певного кута системи. Навик тут дуже стати в нагоді.

Працювати простіше з металопластиковими трубами, ніж із зшитого поліетилену. Для таких дій існують підручні засоби у вигляді пружин, але все ж проводитися всі в основному вручну, що більш ефективно. До того ж при використанні зовнішньої пружини і створення кута в 90 градусів, її просто затискає. Доведеться витратити дуже багато зусиль, щоб її витягнути з отриманого вигину, протягнути по всьому трубопроводу до наступної ділянки. Почне страждати не тільки спина, але і коліна.

Якщо не дотриматися елементарної вимоги, все вийде криве і косе. Це можна сказати не те щоб помилки пристрою водяної теплої підлоги, а недоліки, які призводять до плачевних наслідків і слабкого прогріву основи підлоги по всьому периметру в приміщенні.

Правила згинання труби

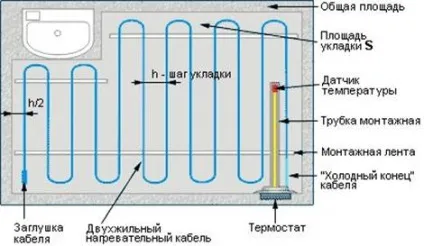

Вибір кроку укладання

Коли виконана розмітка на підставі для укладання трубопроводу, не завжди навіть фахівці можуть все правильно розмістити. Крок повинен зберігатися протягом всього контуру. А виходить розкид до 100 мм. Виняток тут - скорочення кроку на окремих ділянках, як наприклад, у зовнішніх стін.

Вибір кроку буде залежати від потужності контуру. Чим вона вища, тим менше слід робити крок. Крім цього має бути витримана відстані від стіни до трубопроводу, яке зазвичай є 30 см. Максимальна довжина одного контуру становить 90 м. Це робиться для того, щоб не втрачати тепло на всьому протязі трубопроводу.

Деякі можуть сказати, що під стяжкою підлоги ніяких дефектів розташування трубопроводу, дотримання кроку укладання, не буде видно. Але таке можуть сказати лише нерозуміючі роботи системи люди. У підсумку основу підлоги буде отримувати тепло по всій площині нерівномірно, будуть ділянки з холодною поверхнею, ефективності від роботи теплої підлоги ніякої не буде.

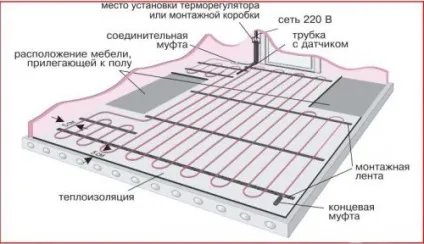

розстановка меблів

Водяна тепла підлога не повинен розташовуватися на тих ділянках, де буде в подальшому стояти масивні меблі. Під нею немає сенсу здійснювати прогрів. Правда, в подальшому можуть виникнути складності при бажанні зробити перестановку. Адже можуть з'явитися місця, де стать не буде отримувати тепло.

Щоб уникнути помилок укладання водяної теплої підлоги. слід звертати особливу увагу на вбудовану меблі, монолітні стелажі, кухні, шафи-купе і т.п. Всі вони точно не будуть вимагати якісного опалення. Під ними можна забути про укладання трубопроводу.

Коли тепла підлога буде змонтувати під такою побутовою технікою, як холодильник або пральна машина, то контур може вийти з ладу, буде перегрів окремих ділянок.

Небезпека в порушеннях

Не кожен знає про те, з якими проблемами можна зіткнутися, якщо допущені помилки пристрою теплої водяної підлоги. Коли погано гріють теплі водяні підлоги. варто задуматися про можливі недоліки монтажного процесу.

При влаштуванні нерівних шарів всього «пирога» теплої підлоги, кут вигину трубопроводу буде відрізнятися. Отже, рівномірності прогріву основи підлоги досягти не вийде. Великі витрати чекають тих, хто не захоче проводити попередні розрахунки системи теплої підлоги. Для цього досить схематично відобразити в масштабі весь контур на листку паперу.

Найголовніший недолік - зайві витрати на опалення. До того в такому випадку ефективність схеми теплої підлоги буде мінімальною. Коли похибки будуть серйозні, то велика ймовірність розриву трубопроводу на окремій ділянці, що призводить до проведення серйозного ремонту.

Ще один варіант - найняти будівельну бригаду. Правда, краще звернути увагу на те, як вони все роблять і чи дотримуються технологію. Ретельний контроль дозволить уникнути помилок і проблем в подальшому.
