Портативний mp3 плеєр своїми руками

Все починалося з портативної колонки в цьому огляді. Піднабрався досвіду, з'явилися додаткові деталі і, найголовніше, час!
Вирішив зробити портативний, ношений, аудіоплеєр.

Для початку, я визначився з корпусом - в моєму випадку, в його ролі виступив корпус від «пауер банку», який я вже оглядав.

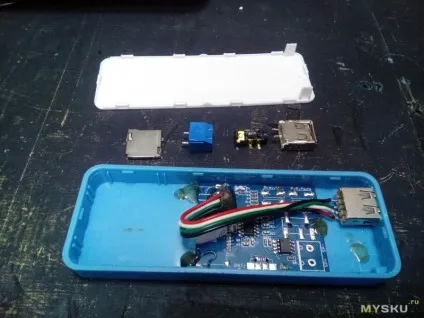

Далі, випаяв все що мені заважало, або вимагало окремого місця:

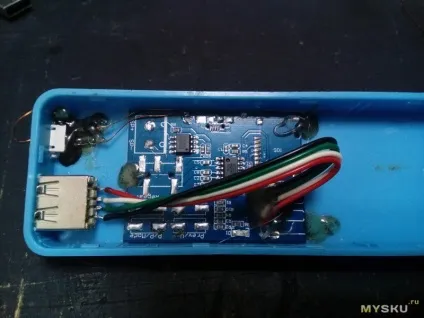

Випаяв USB роз'єм і встановив на штатне місце в корпусі, з'єднавши проводом.

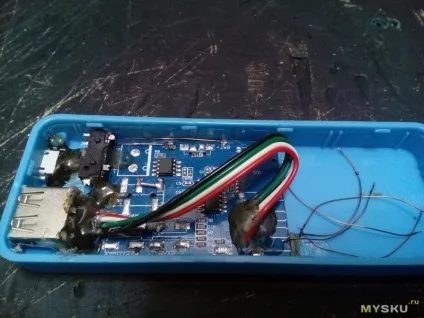

Встановив microUSB роз'єм в штатне місце корпусу, підпаяти до плюса і мінуса емальованим дротом від трансформатора (він у мене буде використовуватися часто).

Вирізав отвір свердлом для гнізда навушників і підпаяти емалюванням.

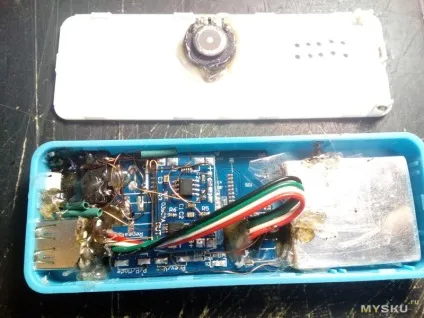

Встановив відповідний, за розмірами, акумулятор від звонилки на 900mAh і визначив місце для хустки контролю заряду \ розряду. Встановив світлодіод для індикації процесу заряду АКБ (зелені термоусадки). Просвердлив отвори під динамік і обклеїв алюмішкой кришку. Встановив в кришку корпусу динамік від звонилки (звук не дуже, та й місця було впритул, хороший динамік не з'ясуєш, але цей динамік швидше індикатор того, що плеєр працює і пісні Новомосковскет, тому що весь час слухатися буде в навушниках). Вирізав паз і встановив мікроперемикач для вкл \ викл плеєра.

На фото не видно, але я скажу своїми словами - MP3 плата з заводу йде з огидними вихідними конденсаторами. Для хорошого звуку в навушниках, необхідно їх замінити на більш місткі - 10-200 мкФ, що я і зробив.

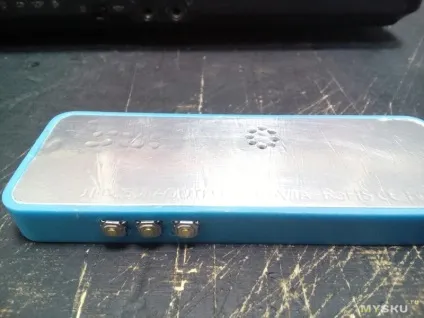

Довго думав над кнопками, в результаті, прийшов до такого варіанту (отвори для висновків виконав нагрітої голкою, і потім заливав суперклеєм.

Вид з боку виходу навушників:

Вид під час зарядки (встановив непростий світлодіод а slow flash LED, який змінює кольори)

ПІДСУМОК: Вийшов легкий, компактний, довгограючий MP3 плеєр. Для зручності, використовую tiny usb флешку (не випирає, трохи стирчить, але не критично). Роз'єм для карт пам'яті не став встановлювати, тому що вже не вистачало місця.
Час роботи при середній гучності
