Портативний гнучкий usb світильник своїми руками

Доброго часу доби, шановні відвідувачі сайту.

На цей раз я вам поетапно розповім, як сконструювати портативний гнучкий світлодіодний usb світильник для освітлення клавіатури ноутбука, робочого місця або для інших різних цілей.

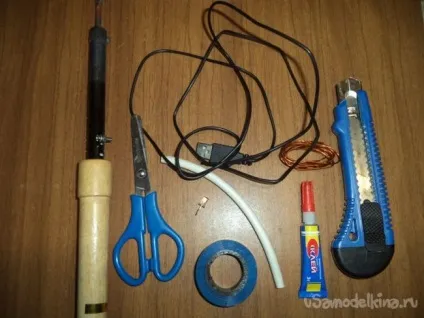

Для складання usb світильника мені знадобилося:

1) Білий світлодіод,
2) Непотрібний usb кабель,
3) Мідний дріт товщиною 0.8 міліметрів,
4) Біла гумова трубка,
5) Ізолента,
6) Супер-клей,
7) Канцелярський ніж,
8) Ножиці,
9) Паяльник,

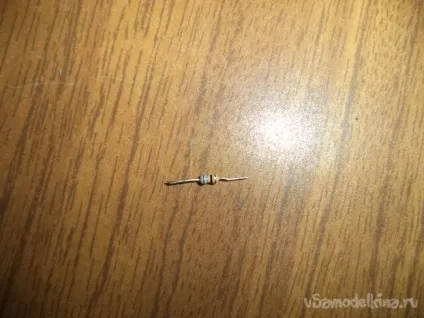

10) струмообмежуючі резистор.

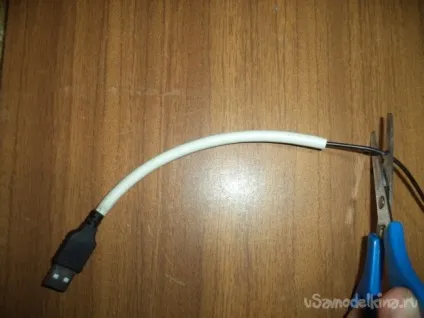

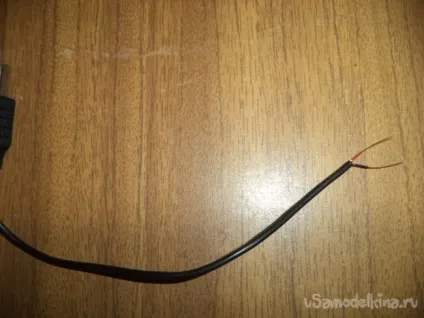

Насамперед я взяв usb кабель, помістив її всередину білої гумової трубки і з залишком в 2 сантиметри відрізав зайвий шматок кабелю.

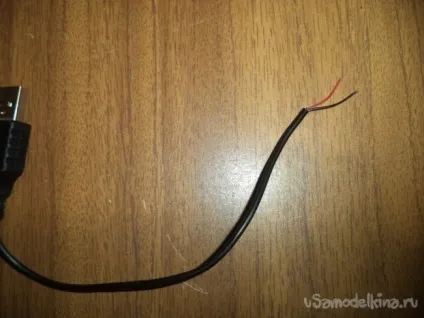

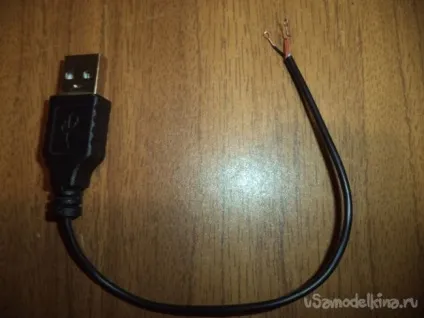

Далі канцелярським ножем очистив кінець кабелю від ізоляції.

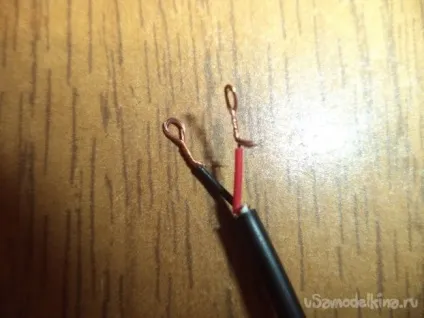

Зробив ось таке колечко з проводів кабелю.

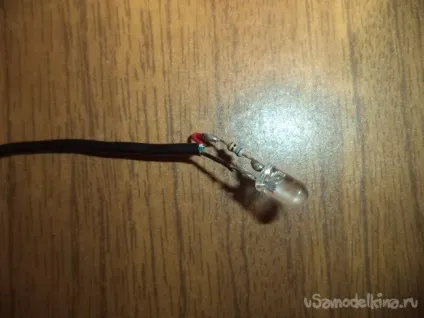

Взяв струмообмежуючі резистор, паяльником припаяв його до світлодіоду і також припаяв світлодіод з резостором до проводів, дотримуючись полярності - червоний-плюс, чорний-мінус.

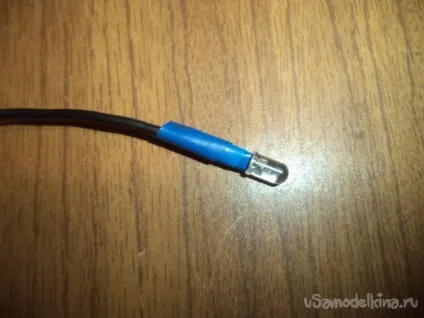

Ізолював контакти ізоляційною стрічкою.

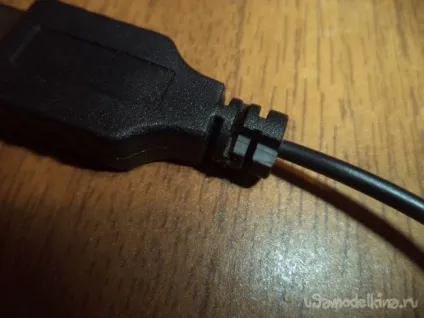

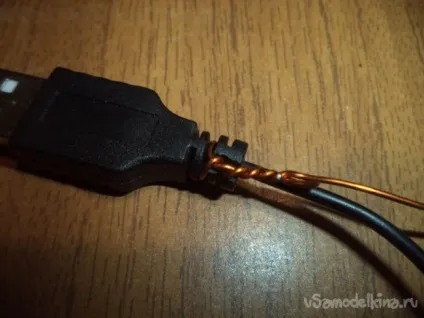

Відрізав поглиблення в ізоляції usb виходу кабелю, як на фотографії:

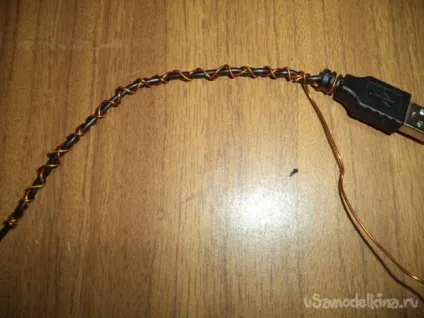

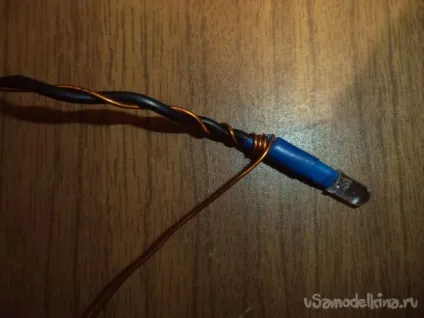

Далі зачепив мідний дріт в це поглиблення і замотав весь кабель цієї дротом до наклеєною ізоляційної стрічки. І так три рази - то в одну сторону, то в іншу.

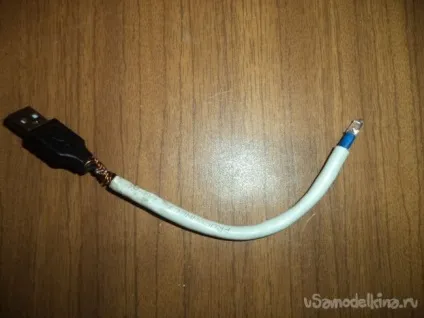

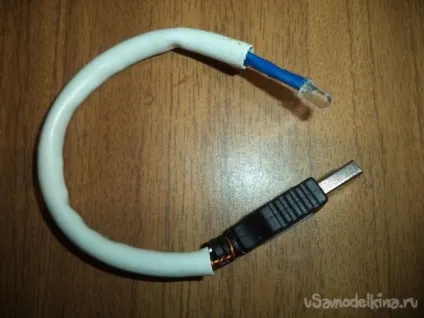

Одягнув білу гумову трубку на вже вийшов світильник.

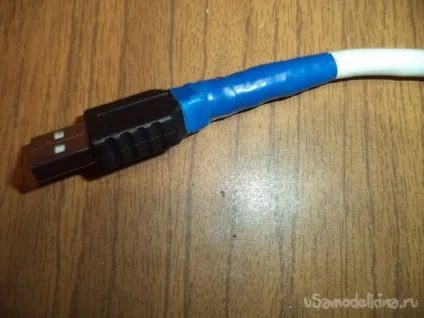

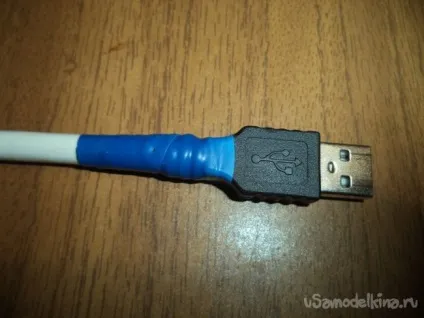

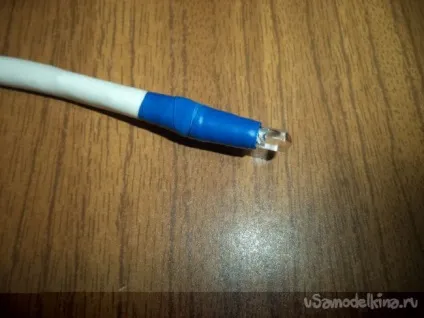

Знову ізолював кінці трубки ось таким чином:

Залишилося не приклеїлися місця заклеїв супер-клеєм для більшої міцності.

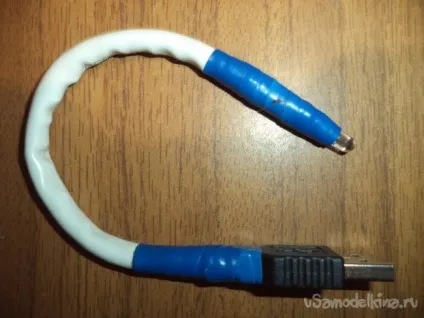

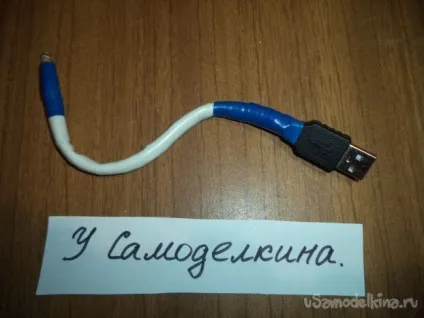

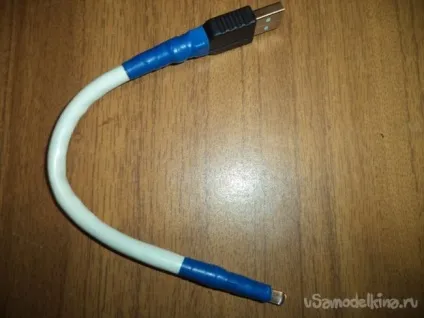

Саморобка вийшла вдала. Але у мене на цьому все. Всім удачі і поки.
