Попереджувальна підсвічування для краю двері автомобіля, вироби для авто
Представляємо вам просту систему вогнів на краю двері автомобіля, що допомагає запобігти нещасним випадкам з велосипедистами або навіть з іншими транспортними засобами.
Багато автомобілів мають відбивачі або не дуже помітний плафон на внутрішній стороні дверей, але вони не завжди достатньо ефективні для цієї мети.

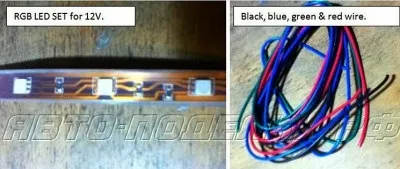

Для цього нам знадобляться треxцветние (RGB) світлодіодні стрічки на 12В.

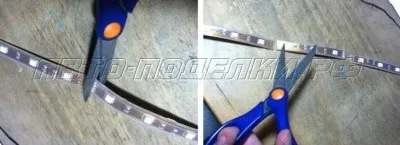

Вони зазвичай бувають в рулонах по 5 м. Відрізаємо ножицями шматок стрічки з 3 світлодіодами в спеціально зазначеному на стрічці місці. Увага! Якщо відрізати в неправильному місці, то стрічка зіпсується.

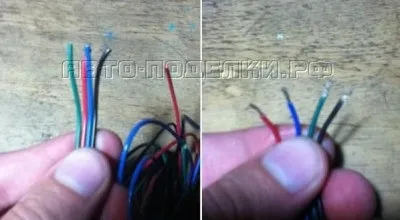

Бажано використовувати дроти різних кольорів, щоб відрізнити провід живлення і колір, який ми активуємо. Очищаємо кінці проводів.

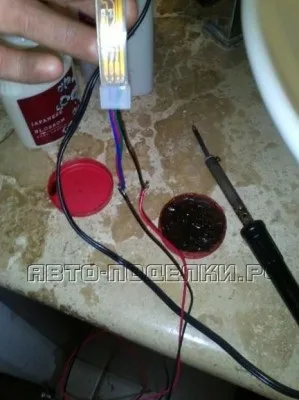

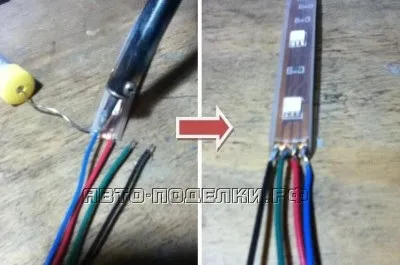

Припаюємо дроти до відповідних контактів на стрічці.
Пізніше ми повинні припаяти додатковий провід до кінців цих проводів. В цьому випадку ми хочемо, створити жовтий колір (колір попередження). Підключаємо мінус (землю) червоного і зеленого проводу. Об'єднуємо 2 землі разом.
Для плюсового контакту, ми тільки повинні припаяти додатковий провід. Довжина додаткових проводів залежить від вашого автомобіля.
Ви повинні знайти вимикач, який активує внутрішні вогні на кожних дверях. Вони часто розташовані в рамі двері. Він буде підключати землю для активації встановлених світлодіодів, коли ви відкриваєте двері.
Вимикач, як правило, кріпиться до рами за допомогою гвинта, щоб зняти його, досить відкрутити його.
Тепер треба підключити лінію заземлення RGB світлодіодів до цього вимикача. Припаюємо провід (заздалегідь зачищений) від мінуса RGB до задньої частини вимикача, так що він буде з'єднуватися з початковим кабелем перемикача при відкриванні дверей. Таким чином, не доведеться зрізати заводський кабель.
Ізолюємо контакти ізоляційною стрічкою і знову закріплюємо вимикач на своєму місці.

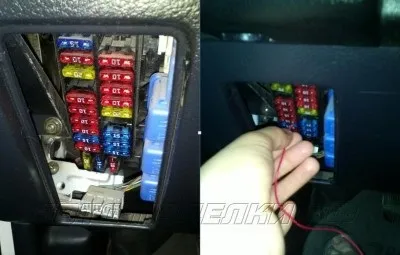

Наступним кроком є з'єднання плюсовій лінії RGB LED набору. По-перше, з'єднуємо всі позитивні лінії світлодіодних комплектів разом. Тепер можна підключити цей провід в будь-якому місці до 12В позитивного джерела струму транспортного засобу.
Для вставки світлодіодів в потрібному місці (на краю двері), на задній стороні більшості світлодіодних стрічок є клей, але якщо його немає, можна використовувати будь-який промисловий клей.
Після установки світлодіодів, треба буде заховати кабелі, щоб вони не заважали водінню. Можна використовувати ізоляційну стрічку для фіксації кабелю або будь-який інший спосіб. На двері, кабелі можуть бути легко приховані всередині.
На цих фотографіях, ми можемо оцінити як працюють попереджають вогні по краю двері. Ми бачимо, як вони виділяються в темряві, попереджаючи про небезпеку.
Нічого складного виявляється немає)))
