помехоподавляющие фільтри

Пропонований мережевий фільтр значною мірою дозволяє "відбудуватися" від взаємного впливу перешкод "електромережу - РЕЗ -електросеть". Він зібраний з доступних деталей і не потребує налагодженні.

Це було лише «першою ластівкою». Перешкоди якимось чином стали проявлятися і в інших телевізорах, розташованих на значній віддалі від даного комп'ютера (десятки метрів). Спочатку все можна було списати тільки на кімнатну антену (типова «польська всеволновка»).

Змінили її місце розташування. Безперечно, ситуація дещо змінювалася в кращу сторону. Але від зашумленности зображення позбутися не вдавалося. Все, здавалося б, приховано в розміщенні антени в приміщенні. Однак телевізори, що працюють в іншому приміщенні, до того ж на зовнішню антену, страждали схожими проблемами, правда, не в такій мірі. І відбувалося це на тих же «злощасних» ТВ каналах. Причому, як тільки оргтехніку вимикали, якість ТВ зображення ставало нормальним. Були проведені й інші експерименти:
- антени переносили;
- місце розташування ТВ приймача змінювали;
- намагалися використовувати заводські мережеві «фільтри».

Заводські мережеві «фільтри». Про ці фільтрах обов'язково слід трохи розповісти. Купувалися кілька різних подовжувачів, іменованих мережевими фільтрами.

Як подовжувачі вони ще могли працювати. Правда, там використані настільки жорсткі азіатські дроти, що користуватися ними і незручно, і небезпечно. Досить швидко контакти всередині таких «фільтрів» розхитуються, і відбувається розбовтування з'єднань. Незабаром має місце підгоряння. Як відомо, горить там, де поганий контакт, де гріється.

Схема фільтра показана на рис.1.

Для підвищеної ефективності він виконаний двохкаскадним. Від багатьох інших фільтрів його відрізняє той факт, що котушки фільтра кожної ланки розміщені на загальному магнітопроводі. Ніяких стрижневих магнитопроводов не застосовували. Завдяки магнітній зв'язку між обмотками, відбувається більш сильне придушення низькочастотної синфазної перешкоди, яка наводиться одночасно на обох проводах котушок. Тут важливо забезпечити зазначену на схемі (точками) фазировку обмоток. Крім того, потрібно і симетричність виконання обох обмоток.

Отримана індуктивність кожної обмотки становила майже 20 мГн (19,6 мГн). Перед виконанням цієї обмотки виготовлявся саморобний каркас з електрокартону. Щоб уникнути аварійних позаштатних ситуацій в схемі встановлений також тримач запобіжника із запобіжником на струм 10 А.

Про конденсаторах. Це дуже відповідальні елементи в даній схемі. Оскільки не існує виконання малогабаритних конденсаторів типу КСО ємністю 0,01 мкФ 500 В, використано паралельне з'єднання конденсаторів меншої ємності - 4700 пФ 500 В (С1-С4). Конденсатори типів КСВ неспроста користуються доброю репутацією. Конденсатор С5 - фільтрової телевізійний типу К78-2 номіналом 0,1 або 0,15 мкФ. Це також дуже надійні конденсатори. Практика це підтверджувала багаторазово. Вони спеціально розроблені для придушення імпульсних перешкод в телевізійній техніці. Згодом тандем з двох послідовно з'єднаних конденсаторів С8 і С9 також був замінений одним екземпляром К78-2. Установка чотирьох елементів R1, R2, С6 і С7 дозволяє вирішити кілька завдань одночасно.

По-перше, зняти проблему пошуку (дефіциту) високовольтного і великогабаритного конденсатора (0,5 мкФ 800 В).

По-друге, підвищити надійність «батареї» конденсаторів, з'єднаних послідовно.
По-третє, завдяки зрівнював резисторам не тільки вирівнюється напруга на конденсаторах.

Після випадкового зіткнення руками до висновків відключеного від мережі живлення 220 В / 50 Гц фільтра виключається короткочасний, але болючий удар електричним струмом. Завдяки наявності даних резисторів все конденсатори в схемі виявляються швидко вбраними. Всі котушки повинні мати однакову індуктивність. Від кільцевих феритових магнітопроводів в даній ситуації відмовилися тільки через зайвої рутинної роботи, щоб не скруглять гострі краї феритових поверхонь, не мучитися з трудомісткою і одноманітною намотуванням обмоток і т.п.

Конденсатори можна застосовувати і інших типів. Однак конденсатори зазначених вище типів зарекомендували себе дуже надійно в багатьох ситуаціях. Тому їм і віддали перевагу.

Всі без винятку конденсатори перевірялися на величину витримується напруги (своєрідним методом неруйнівного контролю, при малих тестованих токах). Конденсатори С6-С9 ємністю 1 мкФ 400 В типу МПТ-96. Для кріплення феритових виробів до плати металеві деталі не використовували зовсім. Застосовувався старий перевірений метод: нитки на клею.

список радіоелементів

Таке питання, чи можливо дану схему переробити на постійне навантаження до 16 ампер, щоб живити від неї всю квартиру?
Як і які елементи потрібно буде доопрацювати?
Цілі переробки:
1. Згладити приходять перешкоди від сусідів.
2. Фільтрувати лінію від передачі цифрового сигналу за межі квартири. Цифрові передавачі розумного будинку. Мережеві адаптери Ethernet to 220V.

Можна, але абсолютно не потрібно і навіть шкідливо. Якщо на всю квартиру застосувати один мережевий фільтр, то, наприклад, підсилювачі не буде захищений від ВЧ і імпульсних перехідних перешкод, що створюються іншими електроприладами, які працюють в квартирі. Ви захистите електромережу від своїх перешкод і захистіть від мережевих перешкод квартиру, а від своїх власних помех не захиститеся. Потім, наведена схема не дуже раціональна, вона надто громіздка. Є набагато простіші (дешеві) і ефективні способи (тобто схеми) захисту від мережевих і своїх власних перешкод, причому без конденсаторів. В даній схемі їх 9 штук. Потім конденсатор потенційно ненадійний елемент - може пробитися. 500 В - замало буде для С1-С4. На змінному струмі, навіть при частоті 50 ГЦ допустима амплітуда напруги на конденсаторі істотно менше номінального робочого напруги конденсатора. А враховуючи, що амплітуда імпульсних перешкод може досягати декількох кіловольт, конденсатор повинен мати робочу напругу, як мінімум, кілька кіловольт. Або фільтр повинен починатися з боку мережі з індуктивності - протифазний трансформатор або проста індуктивність, синфазних трансформатор не підійде.

Хлопці, підкажіть будь ласка як розрахувати найпростіший помехоподавляющий г-подібний фільтр (дросель, конденсатор) на сімісторний фазовий регулятор потужності? Навантаження регулятора - ТЕН потужністю до 500Вт.

Мда, підрахував я вартість всіх компонентів на chipdip.ru. понад 3 кілорублей виходить! Одні конденсатори тільки на 2 тисячі з гаком

Є ще таке поняття як добротність і якщо не враховувати її і не прийняти ніяких заходів по її корекції, то може бути резонанс на високих частотах.
Чи не виведе він за певних умов з ладу споживач з підключеним фільтром?
І що буде з коефіцієнтом потужності, не опуститься він нижче 0,9 тому Конденсатор 1мкф при навантаженні, наприклад, менше 30 Ватт зрушить його в меншу сторону. Звичайно при збільшенні навантаження він покращиться, але і фільтр ж теж не на нескінченну потужність. З цього будьте пильні і фільтр не може бути універсальним в силу того що він збирається з пасивних компонентів. Він повинен бути спроектований під конкретне навантаження.

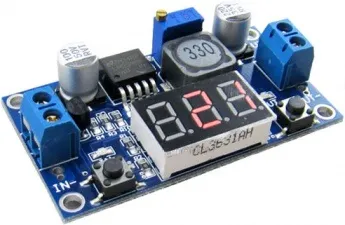

DC-DC регульований перетворювач 1.5-37В 2А з індикатором
