Поліцейська крякалка своїми руками на PIC

Пропоную вам для повторення схему звукового пристрою, що імітує сигнал "Міліцейської Сирени". Пристрій зроблено на мікроконтролері PIC16F628. Схема має дві різні сирени і "крякалка".

В основному поліцейську крякалка ставлять в автомобіль, так що дивіться ще інші схеми для авто

Так само вам знадобитися програматор для PIC, ось схема

При натисканні кнопки "крякалка" включається одноразова імітація "Міліцейської крякалка". При натисканні кнопки "Старт" включається "Сирена № 1", при повторному натисканні включається "Сирена № 2". Є ще ефект імітує закінчення звучання першої сирени, щоб включити цей ефект натисніть кнопку "End". Щоб зупинити відтворення звукового ефекту натисніть кнопку "Стоп". Ця схема проста в збірці і не вимагає настройки.

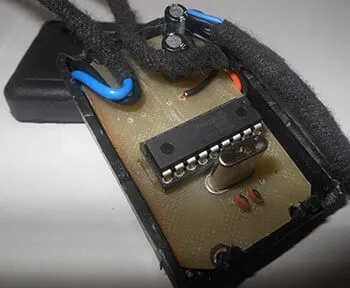

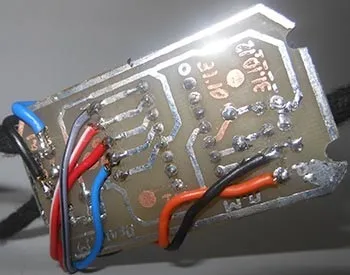

"УМ" - Підсилювач потужності, на схемі він не показаний. Дана схема зібрана на друкованій платі, також на друкованій платі є простий стабілізатор для живлення мікроконтролера.

Кнопки для даного пристрою були взяті від панелі старої автомагнітоли, але також можна використовувати прості тактові кнопки. Корпус для пристрою узятий пластмасовий, розмір (55X35X15).

Завантажити друковану плату у форматі Sprint-Layout з прошивкою прошивка
