Покроковий алгоритм установки газових ліфтів, зробимо меблі самі
Якщо ви почали робити меблі, то, рано чи пізно, обов'язково зіткнетеся з установкою підйомників на верхні кухонні модулі.
З цього, сьогодні я хочу з вами поговорити про цю установці докладніше.

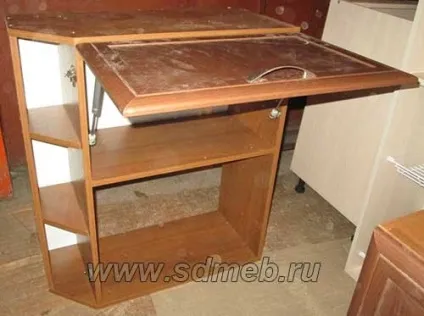

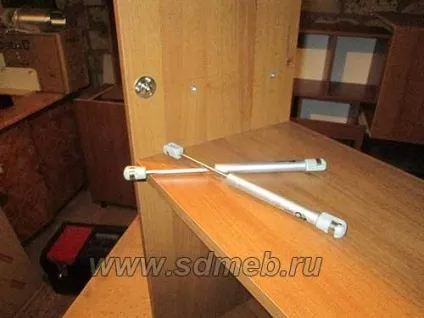

Газові ліфти - це системи, завдяки яким фасади можуть відкриватися зверху-вниз, причому, їх крайні положення будуть фіксовані.
Крім того, вони плавно їх піднімають і опускають.
Саме це положення визначається способом установки кріплення цього механізму на короб і фасад.
Перше, що потрібно розуміти - в комплекті з ними, завжди йде інструкція до установки (приклад - дивіться нижче).
Всі підйомні механізми відрізняються один від одного зусиллям разжатия. Це зусилля може бути 60, 80, 100, 120, 140 Ньютон.
Як використовуються практично ці характеристики - а використовуються вони дуже просто. Для підняття 1-го кілограма ваги фасаду, потрібно 10 Ньютон. По крайней мере, так написано в інструкціях і довідниках.
Але особисто я ніколи подібними розрахунками не "заморочуюся».
Для їх установки потрібно розуміти наступне:
- На один фронт бажано встановлювати два газових ліфта, щоб при його відкритті не виникало непотрібних напружень, які будуть його перекошувати (особливо це відчутно тоді, коли є невеликий і не важкий фасад).
- Ліфти, зусиллям від 100 Ньютон встановлюють дуже рідко, так як в цьому випадку, дверцята повинні бути дуже масивними і великими, а це, в свою чергу, теж зустрічається не так часто.
- Фронт, з встановленими на нього підйомними механізмами, регулюється за допомогою петель, якими він кріпиться до короба.

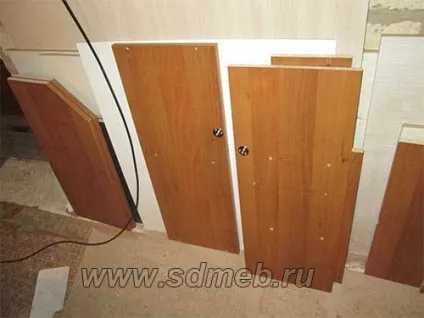

- Перед тим, як збирати короб, в якому повинна бути встановлена розглянута нами фурнітура, на його боки потрібно відразу встановити кріплення під неї (щоб не мучитися з його установкою на вже зібраному коробі).

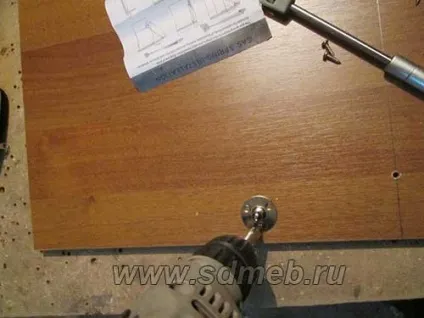

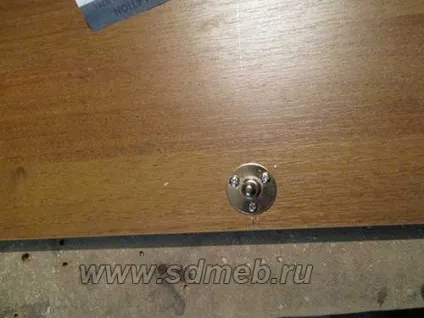

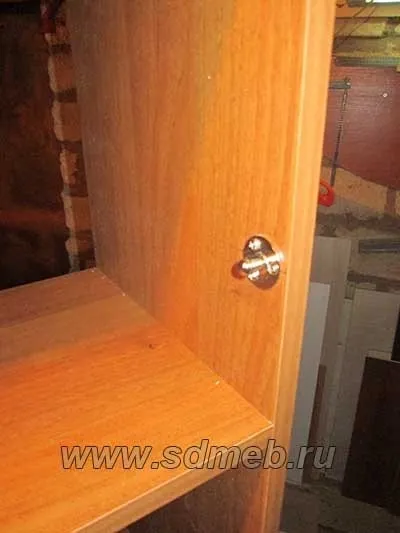

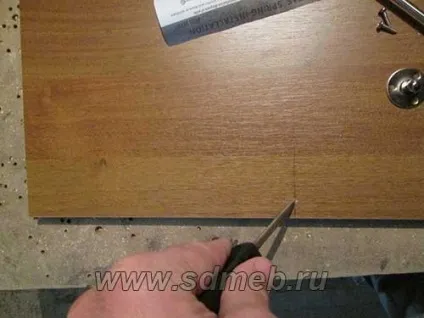

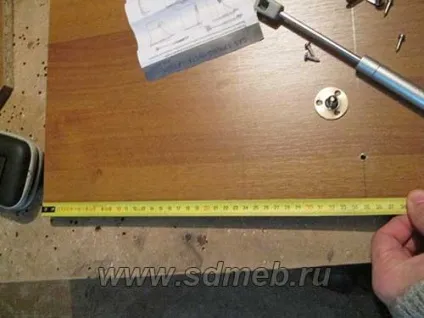

Отже, встановлюємо на бічні деталі короба кріплення, відмірявши потрібні відстань (дивимося інструкцію).

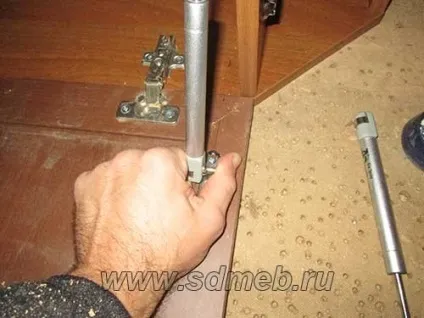

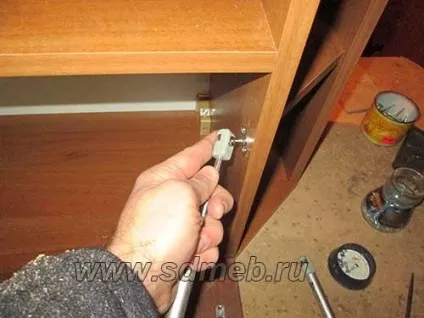

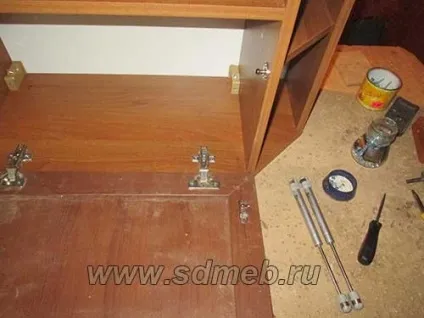

Після того, як короб зібраний, встановлюємо на нього ці фасади (закріплюючи навіси на верхніх горизонтах).
І, загалом-то все.
Як ви дивитеся на такий варіант.
Як і говорив вище, хотів ставити гармошку на сушилку, але поки не виходить. Що якщо:
поставити верхній фасад як годиться на петлі і газліфти на 100 ньютон (вага двох фасадів
9 кг), а нижній фасад прикріпити до верхнього на широку петлю (як ставлять на стіл-книжку). Вийде, тягнемо за нижню стулку, вона тисне верхню, зусилля підхоплюють ліфти і виходить таже гармошка. Є в ніж підправити? (Писав вже даний пост, але його немає).
Бачив цю тему, але по-перше на фото крім фасадів нічого не видно, я знаю яка потрібна для цього фурнітура, а по-друге, я ж і кажу що з = за кусачей вартості в 3 000р за комплект, изгаляться як зробити дешевше. Те що буде бовтатися байдуже, все одно в стороні.
Ви можете запропонувати який-небудь ще варіант?
Дмитро Черкащенко каже:
Так, при установці підйомних механізмів, на фасад ставляться звичайні петлі.
Але у вашому випадку (якщо у вас механічний підйомний механізм), його, можливо, потрібно просто підрегулювати шестигранником.
В тому то і справа, що варіант там вказано один, тому й питаю. Газліфт Boyard GL 102 GR
Я не можу дотримуватися 80 градусів, мені потрібно набагато менше). Все питання в тому як його так поставити, якщо приміряєш в потрібне положення при відкритому ліфті все дотягується, але бракує відстані між кріпленнями на коробі і на фасаді (по інструкції 160 мм) він просто не може закритися.
Дмитро Черкащенко каже:
Варіантів цих газліфтом багато, такі як у вас я не ставив.
Але вся справа в тому, що спосіб установки завжди визначається конструкцією конкретного газліфта.
Якщо ви міняєте будь-які параметри, зазначені в інструкції - фурнітура буде працювати не правильно.
Або не буде закриватися фасад (як у вас), або виникають надлишкові напруги на петлі, якими фасад закріплений до короба (і вони незабаром виходять з ладу, або їх просто вириває). Так що, якщо у вас є схема установки - то вона, швидше за все, єдино можлива.
Дмитро Черкащенко каже:
Вітаю, Андрій
Так, швидше за все, основна причина в вашому випадку - це установка тільки одного ліфта на фасад (тим більше, із зусиллям 80N). Його зусилля розподіляється по фасаду не рівномірно, в результаті чого, фасад перекошується.
На кожен фасад поставте по 2 газліфта, і ваша проблема піде.
Добрий день, Дмитро! Спасибі за швидку відповідь! Зустрічне питання: чи потрібно перераховувати зусилля газліфта? За онлайн розрахунками на сайтах, вага МДФ фасадів виходив при моїх розмірах близько 6 кг. Я пробував 1 ліфт 60N - не тримає, 80N - нормально. Якщо я поставлю другий ліфт 80N. То в сумі вийде 160N або все ті ж 80N? Чи можна комбінувати 80 + 60?
Дякуємо!
Дмитро Черкащенко каже:
Андрій, на ваш фасад (6кг) поставте два ліфта 80N - має бути нормально.
Ліфти з різними зусиллями ставити немає сенсу, так як буде та ж ситуація, що і з одним ліфтом.
Доброго дня.
Збирають меблі на замовлення. На верхніх ящиках газові ліфти. на фасадах немає ручок. При натисканні фасад повинен відщепнути від корпусу а ліфти повинні його підняти. Але відбувається поки ось як: відскік відбувається, а ліфти не піднімають. Петлі там стоять такі, які фіксують фасад в закритому і відкритому стані (90%). Як правильно повинна працювати система? (Я так розумію, так як петлі фіксують положення фасаду в 2-х положеннях то тягнуть вниз або вгору, і не дають ліфта при отщелківаніі піднімати фасад.)
Дмитро Черкащенко каже:
Антон, я не зовсім зрозумів, чому при натисканні на фасад, газові ліфти (а, як я розумію, мова про них) повинні його відщепнути від короба?
Але, думаю, петлі тут ні до чого. Може у вас фасад великий і важкий, а ліфти ви встановили на невелике зусилля? (60N)?
Підкажіть, а для фасаду вагою 8 кг (барна дверцята зі склом), довжина 120см, висота 51.5 см. Які підйомники поставити на вашу думку? 2x80N не піднімають.
Чи є різниця, на якій відстані від краю кріпити газлифт на самому фасаді, в інструкції до нього зазначено 80 см, але мені здається, що плече маленьке буде для підйому, що буде якщо збільшити?
Дмитро Черкащенко каже:
У мене буде багато антресолей зі звичайного білого ДСП висотою 450 мм і шириною вони від 400 до 1100 мм. Виходить 16 фасадів у антресолей.
Хочеться без ручок зробити щоб відкривалися вони (на натискання).
Можливі варіанти:
подекуди можна зробити орними в сторони, а в деяких місцях тільки відкриваються знизу вгору.
там де в сторони - там простіше - просто петлі + tip-on або P2O
а ось, де відкриваються знизу вгору, там не знаю, як краще зробити механізм підйому і фіксації фасаду.
Купувати всюди Aventos - не варіант - дуже дорого. Якщо ставити хороші газові ліфти (Stabilus, Kraby, Compact) - вони теж недешеві.
Мені хотілося б ліфти простіше (дешевше).
Є недорогі газ.ліфти, але досить стабільні, які через рік не перестануть працювати? У мене у кухні газ ліфти найдешевші китайські безіменні, так один повністю втратив плавність роботи (працює просто як пружина), а інші 2 на кшталт ще працюють нормально.
Як в експлуатації газ ліфти від GTV і Jet наприклад? Начебто, хоч збираються в Китаї, там краще контроль за ними і більш менш все.
Або Boyard той же ... Він краще звичайних безіменних китайських або те ж саме?
і що стосується механізму на відкриття цих фасадів від низу до верху:
краще p2o від Hettich або tip-on від Blum?
як я розумію, різниця в тому що tip-on на магніті з петлями безпружинні, а p2o з піном і зі зворотним пружиною петлі, що, по ідеї, повинно полегшити відкриття дверець (веселіше відлітати повинна).
Загалом, думаю, що в моєму випадку використовувати ..
Я б вам порадив замість газових - механічні ліфти (наприклад, ті ж Samet). Чи не дорогі і досить надійні (плюс регульовані).
А між Hettich і Blum - звичайно ж Blum.
Добрий день. Встановив ліфт на фасад шафки кухонного. Потужність точно не скажу, але звичайний маленький ліфт. Також ми хочемо, щоб дверцята відкривалася при натисканні сама (без ручки). Встановив «отталківатель» Hettich (в нижній частині дверцят), він двері виштовхує, але недостатньо, щоб її підняв ліфт, доводиться рукою дверцята піднімати після цього. Пробував постав цей отталківатель зверху, але там або дверцята не дістає до нього, або виходить занадто велика щілина (не закривається через нього дверцята).
Чи можливо зробити так, щоб отталківатель так штовхав дверцята, щоб її підхоплював ліфт і піднімав далі? Який доводчик (марку, потужність) порадите? Який отталківатель?
Скажіть, якщо потрібно зробити шафа з двома дверцятами - одна над іншою, обидві на ліфтах. Як це виконується конструктивно? Двома окремими корпусами або «єдиний» корпус ділиться навпіл «полицею» і нижня дверцята навішується на цю «полку»?
Якщо двома корпусами то перевитрата матеріалу - два горизонти в одному місці. А якщо розподілом корпусу «полицею» то як стикувати дверцята на цій «полиці» ?.
Дякуємо
Привіт Євген
У вашому випадку, робиться загальний короб, поділений на два частини середнім горизонтом.
На верхній і на середній горизонт навішуються фасади.
На верхній фасад встановлюються накладні петлі, а на нижній фасад - полунакладние.
На блозі є статті на цю тему, де все детально показано.
Дмитро здрастуйте, встановив все газліфти строго по інструкції але про полунакладние співали не прописано не де і нижні фасади не зачиняються, як я зрозумів потрібно змістити кругле кріплення на 8 мм, а на фасаді теж переробляти?
Андрій, я сам стикався з подібною ситуацією - чітко тут прорахувати не вийде (тобто, якщо це полунакладная петля - то потрібно змінити положення ліфта на 8 мм при товщині плити в 16 мм). Тут потрібно вже «ловити» правильне положення, при якому фасад буде нормально працювати ...
Ні, на фасаді нічого можна не міняти ...
Привіт, встановив газ ліфти строго по інструкції без урахування підлозі накладних петель, для виправлення потрібно опустити на 8 мм., А на фасадах що то потрібно міняти?
Підкажіть будь ласка, цікавить питання по петлях для нижнього фасаду. Навіщо використовувати полунакладние петлі, якщо можна використовувати звичайні накладні, в яких викрутити до упору гвинт регулювання, і фасад піде нижче на 8 мм, і не буде заважати роботі верхнього фасаду. Я це питаю, тому що вже купити все петлі звичайні накладні. Чи можна вчинити так (викрутити гвинт до упору)? або краще поміняти на полунакладние. Завчасно дякую за відповідь.
Павло
Ні, вам краще поміняти петлі, так як, в разі, якщо ви замість полунакладних петель будете використовувати накладні, то у вас будуть проблеми з регулюванням фасаду, та й сама петля буде працювати в ненормальному для неї режимі, що призведе до її швидкого зносу.
Дмитро, питання трохи не в темі, але прошу дати відповідь. Я збираю секретер. Планував поставити відкидну стільницю на барні петлі + 1 газ ліфт з максимальним навантаженням, щоб витримував спиратися дитини. Почитавши форум зрозумів, що треба ставити два газ ліфта. Може порадите ще варіанти? Рояльні петлі не підходять - є необхідність в рівному стику між стільницею і коробом. З цієї ж причини, щоб залишити якомога більше вільної поверхні, планував установку одного газ ліфта. Відкидна нога за прикладом дідівських секретерів теж по ряду причин не може бути застосована. Може є ще якісь види фурнітури спеціально для відкидних стільниць?
Думаю, і два газліфта вас можуть не «врятувати», так як вага стільниці, швидше за все, буде досить великим, а якщо врахувати зусилля, яке буде виникати в результаті того, що на стільницю буде спиратися дитина - газліфти не витримають ... вам потрібна якась -то фурнітура з фіксатором в крайньому положенні
На рахунок фурнітури, яку можна застосувати в вашому випадку, порадити не можу, так як в даний момент, її вибір просто величезний, і вам потрібно просто поцікавитися, що продається відповідне в вашому регіоні ....
У цьому питанні вас краще проконсультують менеджери з продажу фурнітури.
