Подробиці про застосування датчиків (реле) тиску води в системі водопостачання

Обов'язковою умовою комфортного проживання в заміському будинку є наявність водопроводу. У більшості випадків для такого будинку централізоване водопостачання відсутнє і власникові будинку доводиться самому облаштовувати насосну станцію.

Важливим елементом в такій системі водопостачання є датчик (реле регулятор) перепадів тиску води.

Принцип роботи і конструкція

Водопостачання заміського будинку зазвичай здійснюється з свердловини, в яку поміщається електронасос, який качає воду. При ручному управлінні в кожному разі включення крана водопроводу необхідно включати електронасос.

У більш складних системах використовується гідроакумулятор, за допомогою якого підтримується постійний тиск води. Для того, щоб автоматично включати і вимикати електронасос використовується датчик (реле) тиску.

Це реле являє собою пристрій, який замикає контакти в разі падіння тиску в водопроводі нижче заданого мінімального порогу і розмикає контакти, коли тиск перевищує максимальний поріг.

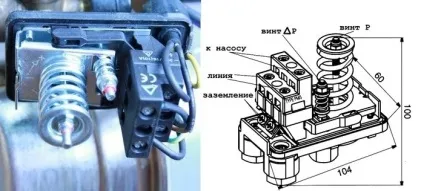

Конструктивно датчик являє собою герметичний блок, що підключається до водопроводу за допомогою патрубка малого перетину. У конструкцію приладу входять реагує на тиск рідини мембрана і пружини, що визначають моменти спрацьовування реле. Пороги спрацьовування регулюються за допомогою спеціальних гайок, що затягують або послаблюють пружини.

Зазвичай такий датчик має дві регулювальні пружини різних діаметрів. Пружина великого діаметра управляє рівнями тисків. Пружина малого діаметра призначена для регулювання різниці тисків.

При підвищенні тиску води мембрана починає переміщатися, долає опір пружини і розмикає контакти. Електронасос вимикається. При падінні тиску мембрана переміщається в іншу сторону і замикає контакти, що призводить до включення електронасоса.

Як правило, пороги спрацьовування датчиків різних конструкцій можуть змінюватися в межах від 1 до 7 бар. При цьому заводська установка таких датчиків для мінімального порогу дорівнює півтора бару, а для максимального - близько 3 бар.

особливості застосування

Для забезпечення водою заміських будинків використовуються різні насосні станції. Наприклад, з управління вони поділяються на такі типи:

Перші два типи станцій можуть працювати без датчика тиску. або з механічним пристроєм поплавкового типу.

Найбільш прогресивними є автоматичні насосні станції. обов'язковими елементами яких є датчики, які в такий станції відстежують величину тиску води.

Завдяки такому пристрою автоматична насосна станція має наступні переваги:

• забезпечується постійний натиск води;
• виключається необхідність ручного включення і виключення електронасоса;
• виключається можливість аварійної роботи електронасоса вхолосту або при відсутності споживання;
• запобігає негативний вплив гідроудару.

Схема підключення

Виробники датчиків тиску рекомендують встановлювати ці прилади в безпосередній близькості від гідроакумуляторів. У цьому місці менше відчуваються скачки і турбулентність водяного потоку при включенні системи. Крім того, для деяких приладів задані умови експлуатації, що вимагають використовувати їх тільки в приміщенні.

Для підключення датчика зазвичай використовується спеціальний перехідник. Цей штуцер пов'язує між собою трубопроводи, що йдуть від насоса до гідроакумулятори і споживачеві. Додатково в цьому трійнику передбачені два висновки меншого діаметра для підключення манометра і датчика.

Перед початком монтажу датчика необхідно оцінити стан гнізда для підключення цього приладу. У разі, якщо його кріпленню перешкоджають труби, необхідно використовувати подовжувач. При підключенні приладу до водопровідної лінії необхідно провести ущільнення нарізного сполучення за допомогою льону або спеціальної ФУМ-стрічки.

На деяких насосах є спеціальні гнізда для підключення датчиків. Тому деякі види реле можуть бути встановлені безпосередньо на насосах. Якщо такі реле мають вологозахищений корпус, то вони можуть бути поміщені безпосередньо в свердловину.

Підключення до електромережі

Підключення датчика до електромережі і до насоса здійснюється згідно зі схемою, яка наводиться в інструкції по експлуатації приладу. Крім того, на клемах реле зазвичай є написи, що полегшують його підключення.

При підключенні пристроїв необхідно враховувати потужність електронасоса. Так для електронасоса потужністю в 2 кВт перетин дроту для підключення реле має бути близько 2 мм ².

Для заземлення приладу є спеціальні клеми.

Грамотний вибір очисної системи - гарантія безпеки жителів дачі. Пропонуємо детально вивчити сольовий фільтр. проточний фільтр. вугільний фільтр для води зі свердловини.

Як правильно зробити каналізацію в заміському будинку дивіться тут.

Регулювання і експлуатація

Зазвичай для нормальної роботи датчика досить налаштувань, які були встановлені в ньому при заводський регулюванні. Однак іноді ці настройки необхідно змінити. Всі власні настройки треба робити обережно. щоб не пошкодити прилад.

Перед початком настройки перевіряється тиск в гидроаккумуляторе. Для цього необхідно виконати наступні операції:

1. вимкнути живлення мережі;
2. злити воду;
3. відкрутити бічну (нижню) кришку гідроакумулятора і за допомогою автомобільного насоса виміряти в ньому тиск;
4. якщо цей тиск буде менше 1,5 атм, то підняти його за допомогою насоса до потрібного рівня,
5. якщо тиск буде перевищувати нормальне, то зменшити його, натиснувши на ніпель.

Як налаштувати / відрегулювати електронний датчик (реле) тиску води для насоса або насосної станції? Треба виконати такі дії:

1. відключити електроживлення;
2. спустити воду із системи. При цьому манометр повинен показати нульове тиск;
3. включити електронасос на заповнення системи водою;
4. зафіксувати момент автоматичного вимкнення насоса і тиск при його відключенні (вих);
5. спустити воду, зафіксувати момент включення насоса і тиск в момент включення (Рвх);
6. відключити електроживлення;
7. зняти кришку пристрою і послабити гайку маленької пружини;
8. налаштувати мінімальний тиск, обертаючи гайку великий пружини. При обертанні гайки за годинниковою стрілкою відбувається збільшення тиску, а при обертанні проти годинникової стрілки його зменшення;
9. відкрити кран, зафіксувати момент включення насоса і Рвх в цей момент;
10. вимкнути живлення і повторити регулювання, наближаючись до бажаної величиною Рвх;
11. провести регулювання вих шляхом обертання гайки малої пружини. Дана пружина забезпечує різницю між тисками включення і виключення (? Р);
12. включити насос і фіксувати момент його виключення. Якщо Рвих, при якому відбулося виключення, не відповідає бажаному, то повторити попередній пункт регулювання.

Шляхом регулювання тисків Рвх і Рвих можна збільшити їх різниця? Р. Наприклад, при Рвих = 4 бар можна збільшити? Р до 1,5 бар в порівнянні із заводською установкою, коли така різниця дорівнює 1 бар.

Завдяки збільшенню? Р насос буде включатися рідше. Однак такий режим роботи призводить до збільшення перепадів тиску в системі. що негативно позначається на надійності кранів. Крім того, при здійсненні власних налаштувань датчика необхідно враховувати можливості електронасоса.

Зокрема, для обліку втрат в системі необхідно по створюваному насосом тиску мати запас, як мінімум, в 0,5 бар. В іншому випадку можливе перевантаження насоса. Для підвищення терміну експлуатації насосної станції рекомендується також не рідше разу на рік перевіряти тиск у водопроводі навіть у випадку застосування датчика із заводськими настройками.

Отже, що ми маємо в підсумку? У системах водопостачання заміських будинків використовуються датчики тиску. Такі пристрої дозволяють автоматизувати роботу насосних станцій, що забезпечують будинку водою. Датчики мають оптимальне регулювання порогів включення і виключення електронасоса. але їх конструкція дозволяє виробляти бажану регулювання самостійно.
