Побудова діаграми з розривом
Отже, маємо ось таку таблицю і побудовану на її основі діаграму - вона нам не подобатися тим, що дуже погано видно різницю між товарами з маленьким обсягом продажів:
А хочемо ми, для кращої наочності, отримати ось таку діаграму:
Приступаємо. Секрет побудови такої діаграми простий. Насправді, це дві діаграми, побудовані на основі однієї і тієї ж таблиці, розташовані один над одним.

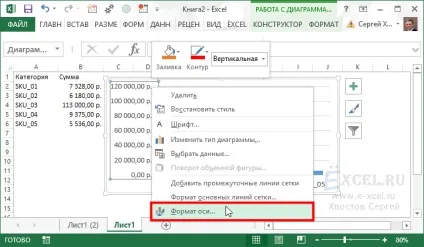

Для початку давайте відкоригуємо першу діаграму, яка у нас вже побудована. Клацаємо мишкою по осі "Y" там, де гроші, натискаємо праву клавішу мишки і у випадаючому контекстному меню вибираємо пункт "Формат осі":
У вікні "Формат осі" в розділі "Параметри осі" в поле "Максимум" вводимо "10 000,0", в поле "Основні ділення" вводимо "2 000,0" та натискаємо кнопку "Закрити":
Діаграма придбає такий вигляд:
Зменшуємо діаграму по вертикалі, щоб вийшло так:
Будуємо другу діаграму на основі тих же даних. Має вийти так:
Починаємо її коригувати. Для початку видалимо назву. Клацаємо по ньому лівою клавішею мишки і натискаємо на клавіатурі клавішу "Del". Видаляємо нижню вісь там, де написані товари, так само клацаємо мишкою і "Del":
Далі коригуємо вісь "Y" там, де гроші. Клацаємо по ній, натискаємо праву клавішу і вибираємо "Формат осі". Встановлюємо наступні параметри:
- "Мінімум" - "20 000,0"
- "Максимум" - "120 000,0"
- "Основні ділення" - "25 000,0"
Натискаємо кнопку "Закрити":
Отримуємо щось на зразок цього:
Починаємо підганяти (рухаємо вліво, вправо, стискаємо, розтягуємо) другу діаграму під першу так, щоб зійшлися осі. Завдання для терплячих. У мене, до речі, пішло менше хвилини. В результаті отримуємо приблизно наступне:

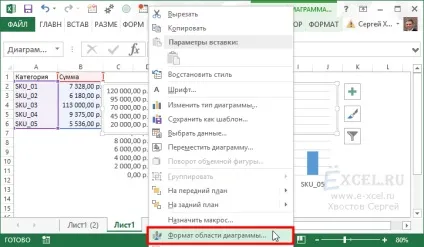

Продовжуємо коригування. Нам необхідно прибрати рамку у другій діаграми і зробити її прозорою. Для цього клацаємо мишкою по діаграмі, натискаємо праву клавішу, в контекстному меню вибираємо "Формат області діаграми.".
У вікні, в пункті "Заливка" перемикаємо тумблер в положення "Ні заливки":
У пункті "Кордон" перемикаємо тумблер в положення "Ні ліній" і натискаємо кнопку "Закрити":
У нас, майже, все готово:
Залишилося намалювати лінію - роздільник:
