Плуг (пристрій, частини, схема)

Плуг складається з основних робочих органів - ножа, предплужника, корпусу, який в свою чергу складається з стійки, лемеші, відвалу, польової дошки і з допоміжних - рами, опорних коліс, механізму регулювання з трактором, а деякі, наприклад, ПКГ-5 4ОВ мають гідромеханізму і пневмогідросистем. На плугів для роботи на грунтах, засмічених камінням. Передплужники і ніж не встановлюються.

Якість оранки визначається конструкцією корпусу плуга, геометричною формою і розташуванням його робочої поверхні щодо дна і стінки борозни. корпусу по конструкції поділяють на: відвальні, вирізні зпочвоуглубітелем, безвідвальну з висувним долотом, дискові, комбіновані, для ромбічної оранки, робочий орган чизельного плуга.

За формою робочої поверхні відвальні корпусу підрозділяють на циліндричні, культурні, полувінтовие і гвинтові.

У плугів вітчизняного виробництва найбільш поширені робочі поверхні відвалів двох типів - культурна для оранки старопахотних і незв'язаних грунтів, яка володіє хорошими кришаться властивостями і обертає пласт приблизно на 52 °; полувінтовие для оранки пов'язаних, задернелих, кустарниково-болотних і засмічених камінням грунтів.

Культурні корпусу випускають трьох типів для роботи на швидкостях до 7 км / год, 7-9 км / год і 9-12 км / год, яка вказується в технічній характеристиці плуга.

Швидкісні плуги мають коротший, ніж у плугів, які працюють на швидкостях до 7 км / год, відвал. Бороздовой обріз відвала зрізаний по кривій, щоб не задирався повернений пласт ґрунту. Відвал оснащений змінною грудьми. Польова дошка його ширше, так як вона сприймає великі зусилля.

Вирізний корпус застосовується для відвальної оранки підзолистих грунтів з невеликим орним горизонтом з одночасним поглибленням його на 4-5 см. Корпус забезпечений двома лемехами, в проміжку між якими проходить без обороту нижня частина пласта, підрізана лемешем. Частина, що залишилася верхня частина пласта надходить на відвал і обертається так само, як і звичайним плугом. На корпусі може встановлюватися висувне долото.

Корпус з висувним долотом забезпечений долотом, закріпленим на стійці; кінець долота виступає за носок лемеша на 20-30 мм. Долото сприяє гарному заглиблення корпусу і запобігає поломку лемеші при зустрічі його з каменями або корінням дерев. Плуги з даними корпусами використовуються для оранки твердих суглинних і глинистих ґрунтів.

Корпус з почвоуглубителем призначений для оранки підзолистих, каштанових і малопотужних чорноземів з одночасним поглибленням розпушування шару на 6-15 см без винесення нижніх шарів. Для цього ззаду корпусу за допомогою кронштейна встановлюється стрельчатая почвоуглубітельная лапа з шириною захвату 26 або 30 см.

Безвідвальну корпус застосовується для розпушування грунту в ветроерозіонних і посушливих районах. Пласт грунту, підрізає лемешем і піднятий уширители, кришиться без перемішування частинок, утворюючи пустоти для накопичення вологи в осінньо-зимовий період. Стерня же в більшій частині залишається на поверхні. Щиток захищає стійку корпусу від стирання.

Комбінований корпус призначений для оранки важких грунтів з одночасним інтенсивним розпушуванням лопатями ротора грунтового шару. Ротор обертається на валу з частотою 268-507 оборотів в хвилину. Поле, зоране комбінованим корпусом, має рівну, добре розпушений поверхню і не вимагає додаткової обробки. Привід ротора здійснюється від вала відбору потужності (ВВП) трактора.

Корпус для ромбічної оранки застосовують на плугах деяких зарубіжних фірм. Він забезпечений двома лемехами: нижнім, як у звичайного плуга, і бічним, що кріпиться до стійки.

Дискової корпус застосовують для оранки важких твердих грунтів, засмічених деревними корінням, а також перезволожених, наприклад, при вирощуванні рису. Сферичний диск кріпиться до стійки за допомогою кронштейна. Площина обертання ріжучої кромки диска нахилена до дну борозни під кутом 70 °, а напрямок руху плуга утворює кут атаки 40-45 °. Диск, заглиблений на 25-35 см, рухається поступально разом з агрегатом і, одночасно обертаючись на підшипниках шпинделя (під дією опору грунту), зрушує відрізаний пласт її і скидає в борозну з оборотом. При цьому не ущільнюється дно борозни.

Робочі органи застосовуються для розпушування грунту на глибину до 45 см, наприклад, на розпушувачі-Щелевателі РЩ-3,5.

Для основного обробітку грунту застосовуються: навісні плуги ПЛН-3-35, ЦИТЬ-4-35, ЦИТЬ-5-35, ПКС-4-35, ПН-8-35, ПГЛ-7-40; напівнавісних ПЛН-6-35, ПКГ-5-40В; причіпні ПГС-З-ЗО та ін.

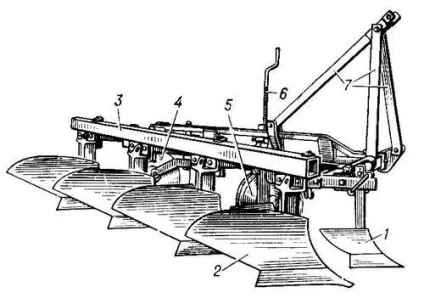

Основними частинами плуга є: робочі органи - корпус 2, передплужник 1, рама 3, ніж 4, опорна колесо 5 і гвинт регулювання опорного колеса 6, фаркоп 7.

Плуг ПЛП-5-35 застосовують для оранки грунтів з питомим опором до 9 Н / см 2 на глибину до 30 см і агрегатують з тракторами класу тяги 30 і 40 кН.

Для забезпечення нормальної роботи плугів при обробці старопахотних грунтів, засмічених камінням різних розмірів і форм, прихованими в товщі оброблюваного шару або частково виступаючими над поверхнею поля на плугів ПКГ-5-40, ПГП-7-40 та ін. Встановлюється гідропневматичний запобіжник. Основними вузлами його є: пневмогідроаккумулятор (ПГА) зі штуцером і поршнем, манометр, кран, гідроциліндр, мастилопроводи. Кожен корпус плуга управляється гідроциліндром за допомогою гряділя і шарнірних опор. Для кращого крошения і обертання пласта на корпусі встановлені углоснім, перо і долото.

Пневмогідроаккумулятор поршневого типу являє собою закритий циліндричний посудину місткістю 6,3 л, розділений на дві частини (газову і масляну) за допомогою поршня. Верхня камера заповнена стисненим азотом з початковим тиском 60-90 МПа.

Під час роботи всі корпуси утримуються від виглиблення тиском газу, що знаходиться в газовій порожнини ПГА. При зустрічі з перешкодою опір переміщенню корпусу в грунті зростає, корпус виглубляется і зміщує плунжер гідроциліндра. Робоча рідина витісняється в ПГА, переміщує поршень 5, газ додатково стискається, тобто в ПГА акумулюється енергія. Ця енергія використовується для автоматичного повернення корпусу в робоче положення після обходу перешкоди.

Газову порожнину ПГА заряджають азотом із спеціального балона, підключивши його до штуцера. Для зарядки ПГА маслом магістраль через запірний кран гнучким мастилопроводом включають в гідросистему трактора. Після закінчення зарядки кран закривають. При роботі на легких ґрунтах встановлюють тиск 6-9 МПа, а на важких - 9-11 МПа.

Агрегатується ШХ-5-40В з тракторами Т-150К, ДТ-75С, Т-4А, навісна система яких повинна бути змонтована тільки по трехточечной схемою. Висота присоединительного трикутника автозчеплення СА-2-700 мм (без подовжувачів). Продуктивність за годину основної роботи дорівнює 1,2-2 га / год.

До спеціальних плугів основного обробітку грунту ставляться кустарниково-болотні ПБН-100, ПКБ-75 для обробки грунту на глибину 30-50 см; плантажні ППУ-50А, ППН-40, ППН-50 для предпосадочной оранки грунту під сади і виноградники на глибину 40-80 см, садові ПСГ-3-30, ПС-4-30 для оранки в міжряддях садів грунтів з питомим опором до 9 Н / см 2; ярусні ГШЯ-4-40, ПТН-3-40 для основного обробітку малородючих підзолистих, солонцевих і каштанових грунтів з метою їх докорінного поліпшення (їх застосовують також для глибокої оранки грунтів під посіви цукрових буряків, посадку садів, бавовнику і виноградників); Ямокопачі діаметром 1,0; 0,8; 0,6 і 0,3 м на глибину до 100 см для посадки саджанців і установки стовпів КЯУ-100, КПЯ-100, КШШ1-60.
