Плита перекриття
За останні десятиліття значно збільшився попит на будівництво житлових об'єктів, в тому числі і індивідуальних. До того ж, постійно виникає необхідність в реконструкції вже наявних будівель і комунікаційних систем. Будь-яка інженерна система (каналізаційна, водопровідна, теплова) передбачає наявність колодязів.
Установка колодязів проводиться в суворій відповідності з проектом. Їх основне призначення - забезпечити швидкий доступ до комунікаційної мережі для здійснення ремонтних або профілактичних робіт. Збірні колодязі, як правило, складаються з декількох елементів: люків, кілець, днищ. Але основним і найбільш актуальним для будь-яких умов є плита перекриття колодязя.
Плита перекриття каналізаційного колодязя являє собою залізобетонну конструкцію з отвором для кришки люка. Плита перекриття служить бар'єром, що забезпечує герметичність і збереження внутрішньої частини колодязя від потрапляння бруду, сміття, води, грунту, а також від випадкового падіння в шахту колодязя людини, тварини або машини. Крім того, плита перекриття, перебуваючи практично на поверхні землі, більше за інших елементів схильна до різного роду впливів: атмосферним, температурним, ударним, великоваговим.
Отже, виготовлятися плити перекриття повинні з високоміцного матеріалу. Як правило, це суміш якісного бетону і надійної арматури.
Отвір в плиті перекриття, в залежності від призначення самого колодязя, може розташовуватися по центру або бути зміщений до краю конструкції. Воно необхідне для безперешкодного доступу працівників аварійних і технічних служб.
характеристика
Надійність і довговічність плити перекриття колодязя визначаються за рахунок її якісних характеристик. Основне правило при виробництві конструкції полягає в тому, щоб дотримувалося суворе відповідність плити перекриття колодязів ГОСТ вимогам і технічної документації.
За ГОСТ 8020-90, плита перекриття каналізаційного колодязя виготовляється з важкого бетону. з класом міцності на водонепроникність - W, а на стиск - понад В22,5 (М300). Арматура, яка використовується при виготовленні бетону для плит перекриття, повинна бути класу А-I, A-III, Bp-I. Клас морозостійкості повинен бути понад F-100, тобто конструкція повинна витримати більше 100 циклів замерзання-відтавання.
Плита перекриття каналізаційного колодязя, замовити яку можна безпосередньо на заводі, або в будівельній фірмі, може бути різної форми: круглої, овальної, квадратної, прямокутної. Стандартною вважається кругла форма колодязя. Згідно ГОСТ, важливо враховувати, щоб при виготовленні плити перекриття колодязів, розмір її відповідав діаметру кільця, або діагоналі квадрата. За стандартом плити перекриття колодязів в діаметрі можуть становити 1,5 - 2,2 м, а за вагою зазвичай досягають 1280 кг.
маркування
Плита перекриття каналізаційного колодязя, купити яку краще на заводі-виробнику, маркується також строго за вимогами ГОСТ 8020-90, згідно з яким в позначенні вироби використовується буквено-цифровий код, розділений дефісом:
- Назва виробу позначається як «ПП» або «КЦП»;
- Цифри перед назвою - порядковий номер типорозміру;
- Цифра відразу після назви - діаметр вироби в дециметрах;
- Остання цифра, що йде після дефіса - показник типу несучої здатності, що залежить від тимчасового навантаження.
Наприклад, маркування плити перекриття 1ПП 20-1 означає виріб першого типорозміру з несучою здатністю першого типу. Застосовується для колодязів з діаметром 20 дм.
Колодязні плити перекриття поділяються залежно від типу тимчасової (або нормативної) навантаження на поверхні землі:
- I тип - плити з середньою проникністю бетону, розраховані на рівномірний вплив навантаження в 5 кПа (в разі, якщо колодязь встановлений на 300 мм вище рівня землі за умови виключення наїзду на нього автотранспорту);
- II тип - навантаження під тиском автотранспорту класу А11;
- III тип - плити зі зниженою проникністю бетону, призначені для автотранспортного впливу з навантаженням НК-80. У таких випадках доцільно плиту перекриття поєднувати з дорожньої плиткою ПД-6 або ПД-10, що дозволить виключити передачу тимчасового навантаження завдяки горловині колодязя.
Показник проникності бетону також позначається в буквеної формі. Так, нормальна проникність позначається буквою «Н», знижена - буквою «П», особливо низька проникність - літерою «О». Міцність бетону в нормі повинна складати 70%. ГОСТ 13015 допускає незначні зміни показника міцності бетону в будь-яку сторону.
Написи маркування зазвичай ставляться на зовнішній бічній стороні плити перекриття колодязя.

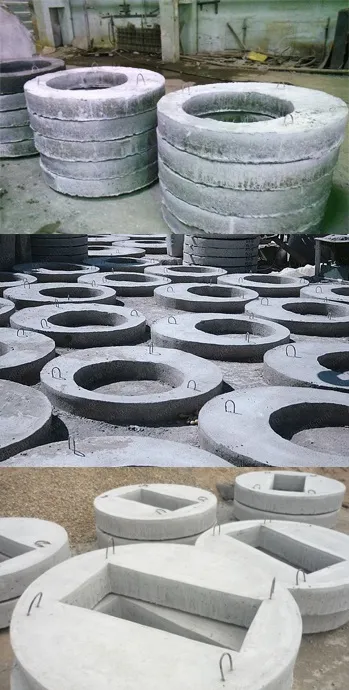

Види плит перекриття
Колодязні плити перекриття можуть відрізнятися за формою і розмірами. Незважаючи на те, що розміри плит перекриття можуть бути найрізноманітнішими, отвір для кришки люка завжди виготовляється стандартного діаметра.
Так, наприклад, плити перекриття колодязів, розміри яких 1 ПП20-1 і ПП 15-2 мають люкові отвори одного і того ж діаметру. Стандартний розмір отвору передбачений для установки люка з дотриманням всіх правил безпеки і будівельних норм.
За якістю поверхні, плити перекриття поділяються на плити з ребристою поверхнею і суцільні гладкі плити.
монтаж
Установка колодязя - процес трудомісткий і непростий, вимагає досвіду і певних знань якісних характеристик і способів монтажу елементів конструкції. Плити перекриттів необхідно підбирати, враховуючи призначення самого колодязя, його діаметр і габарити.
Незалежно від форми і розміру плити перекриття, спосіб установки у всіх конструкцій практично ідентичний:

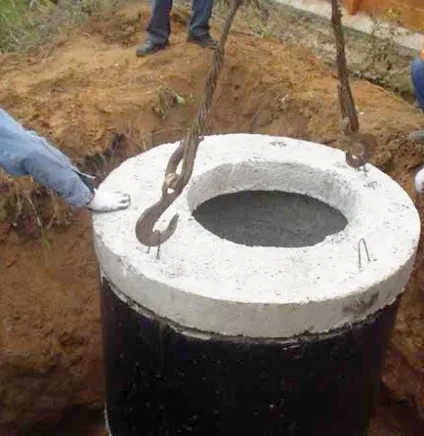

- Плита опускається на останнє кільце (біля колодязів круглої форми), або на останній цегляний ряд (при квадратній формі колодязя).
- Одержаний стик обов'язково підлягає цементування для фіксації плити.
- Процес монтажу плит перекриття завершується установкою металевого люка, що складається з кришки для колодязя і опорного кільця. Опорне кільце забезпечує невелику піднесеність вхідного отвору над рівнем землі, запобігаючи тим самим затікання водної маси з поверхні через нещільні примикання.
З огляду на те, що плити перекриття, як і інші елементи конструкції, мають досить значну вагу, для монтажу колодязя необхідно використання автокрана.
Можлива установка плити перекриття колодязів під ключ, розміри якої враховані в кошторисній документації.
транспортування
Транспортування і зберігання плит перекриттів колодязів по інструкції проводиться в робочому положенні з використанням підкладок (прокладок) і монтажних петель. Плити повинні складуватися в певному порядку, до шести рядів у висоту, із застосуванням підкладок (прокладок) між рядами. Вся система укладання і транспортування плит повинна відповідати вимогам безпеки і забезпечувати збереження конструкцій.
переваги
Основною перевагою плит перекриттів колодязів є те, що вони виготовлені з високоміцного бетону та арматури. розташованої у вигляді сітки. Такі плити повністю виконують свою функцію по герметизації і захисту внутрішнього простору колодязя від зовнішніх впливів і інтенсивних навантажень.
Перевагами плит перекриттів також можна назвати:
- Зміщене до краю отвір для кришки люка сприяє більш зручному проникненню всередину колодязя: скоби і сходи для спуску-підйому можна кріпити безпосередньо до стінок конструкції;
- Ваговитість плити забезпечує надійну фіксацію, а також захист конструкції від деформації і проникнення в колодязь сторонніх осіб;
- Оснащеність поверхні плити монтажними петлями дозволяє полегшити транспортування і складування перекриттів, а також прискорити процес монтажу конструкції.
Важливою перевагою плит перекриття колодязів вважається їх відносно невисока ціна. Оптимальне поєднання довговічності конструкції у вигляді антикорозійних і вологонепроникних властивостей, і її вартості говорить про те, що застосування залізобетонних плит дуже вигідно при будівництві.
