Плазмова гармата в650
Завжди відвідувала думка про запуск за допомогою прискорювача Гаусса чого-небудь цікавіше цвяхів і залозок. Після десятків випробувань методом тику, нарешті то вийшло. Запускається всього від 6 вольт.

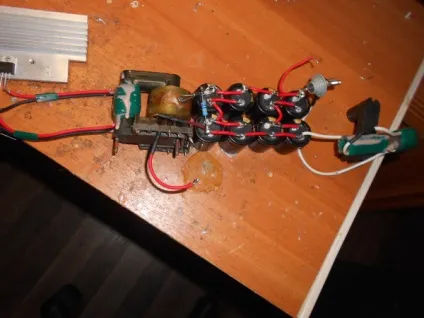

Однотактнік зроблений на одному польовому транзисторі IRF3205, один з найпотужніших у відносно невеликому корпусі. Резистор підібрав дослідним шляхом на 820 Ом 2 Вт. Живиться від блокінг рядковий трансформатор твс110 пц15, що має у вторинній обмотці 1080 витків, первинна обмотка мотається товстим проводом стандартно 5 + 5 з відведенням від середини. Випрямний діод вибраний з серії HER з напругою 1000 вольт і струмом 2 ампера, він зовсім не гріється при тривалій роботі, а отже, немає втрат. Далі заряджається батарея електролітичних конденсаторів, з напругою 800 вольт загальним і загальною ємністю 300 мкФ. Можна поставити так само резистор на 1 МОм 1 Вт для розрядки батареї, але не важливо це. Так як потужність велика, як ключ ставиться відомий за схемами гаусів тиристор - КУ202М. Він терпить напруга в 400 вольт, але на моєму досвіді, спрацював добре і при 650. А більше немає сенсу заряджати.
Трубка гармати зроблена з пробірки для здачі крові, зі зрізаним днищем. Розрядник робиться з мідних контактів (не проводити, а саме цільних шматочків міді. Через сантиметр попереду - котушка магнітна з 45-50 витків дроту 0,4-0,5. Намотана двом шарами.
Вимикач на тиристори і від батареї вже на будь-який смак, так як потужність Там не гігантська.
Між контактами поміщається грудочку з максимально тонкого дроту без лаку, просочений силікатом натрію (він же клей канцелярський). Краще провести маленьку цівку в сторону пострілу. Силікат натрію потрібен для випаровування під час спрацьовування.
