Пластовий дренаж - варіанти і способи монтажу
Дренаж дуже важливий. Його основне призначення - захист будівлі від води, збереження міцності підстави споруди, зниження фільтраційного тиску побудови, підтримка сухими певних територій і доріг, попередження можливої загибелі кореневищ і всіх систем насаджень, захист фундаменту, стін, підвалу від зайвої вологи. Для зведення дренажної системи є певні СНиП.
Можливо і застосування систем локальним методом. Вони будуть потрібні, якщо в зоні під забудову знижений рівень грунтових вод і не дає потрібного ефекту або ж це абсолютно невиправдано, з фінансової точки зору.
Щоб влаштувати дренажну систему, готується СНиП - проект будується конструкції, згідно з яким необхідно визначити дренажний розташування: на яку глибину вона буде закладена, ухили, канальні пристрої, складається кошторис і підбираються матеріали. Система буває поверхневою і глибинною. Все залежить від рівня і глибини, на якій знаходяться грунтові, підземні води.
різновиди дренажів
Облаштовується на водоносному грунті в підставі конструкції, яку необхідно захистити. Гідравлічним способом система буде взаємопов'язана з підземними водами, щоб вони збиралися і відводилися. Розташовується він над плитою з зовнішньої частини фундаменту, причому відстань від стін будівлі становить мінімум 70 сантиметрів. Даний вид дренажу здатний захистити возводимую конструкцію від підтоплення водами або ж від зволоження капілярної вологою.
Необхідно застосовувати, якщо планується зведення приміщень нижче рівня землі на тих грунтах, які є слабопроницаемих, а також в разі осушення гарячих цехів, тепло мережевих трас.
пристінні системи
Споруджуються з труб, що укладаються з тильних частин возведений, які знаходяться на водотривкому грунті. Подібні системи осушення земель під фундаментом використовуються, якщо підстава будівлі розміщується на досить водоупорной землі.
кільцевий дренаж
За СНиП кільцеву дренажну систему розміщують точно відповідно до контуром тієї території, яку необхідно захистити.
Принцип дії даного виду дренажу - зниження рівня підземних вод у внутрішній частині створюваного контуру. Внаслідок чого підземні зведення, конструкції і частини будівель захищені від підтоплення.
Наскільки глибоко проводиться зниження, вже залежить від того, як глибоко були закладені труби, галереї, фільтруючі свердловинні частини по відношенню до дзеркал підземних вод, а також від того, наскільки велика захищається територія.

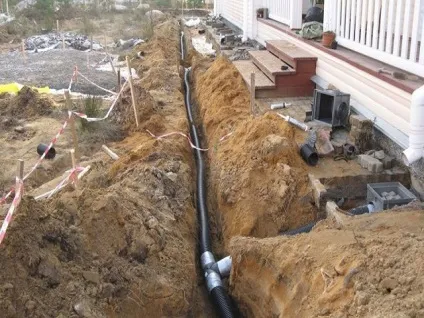

Кільцевий дренаж фундаменту
Згідно СНиП, кільцеві дренажні системи правильно розташовувати на певному, деякій відстані від споруджуваного споруди. Відповідно, їх можна встановлювати, коли будівля вже побудовано. Саме цим кільцевої вид дуже відрізняється від того, як встановлюється пластовий дренаж, адже його можна встановлювати лише в той же час, коли зводиться і будівля.
Типи дренажних систем
горизонтальна
Галерейні / трубчасті дрени, канави і лотки. Дренажні труби із шаром спеціальної обсипання для фільтрації - вони ж і є трубчастими дренамі. Такі шари необхідні, щоб запобігти трубне заклинювання, в разі потрапляння в них частинок сухої землі. Щоб влаштувати нагляд за дренажними системами, зводяться спеціальні оглядові колодязі.
Галерейні дрени - мають досить чимале поперечний переріз, а також отвори для води та обсипання. Канави використовують найчастіше в тих населених пунктах, де допускається глибина підземних вод до 1,5 м. Якщо ж землі цілком стійкі, канави роблять у формі траншів обов'язково всередині. Якщо грунти абсолютно нестійкі, встановлюються залізобетонні структури, які можна збирати самостійно.
вертикальні системи
Свердловини об'єднують між собою за допомогою колектора. З його допомогою, а також з використанням насоса відкачується вода.
Комбіновані системи дренажів
Тут поєднуються самовиливаються свердловини, дрени, а також вертикальні, горизонтальні дренажі з облаштуванням складної водовідвідної конструкції.
Облаштування дренажів в гідротехсооруженіях
Осушувальні конструкції облаштовуються в низині зведених конструкцій.
Якщо греблі земляні, гідроізоляція може застосовуватися наступних типів:
- Осушна призма, облаштована в низинному відсіку;
- Дренажний матрац у внутрішній частині греблі;
- Стрічковий / трубчастий дренаж в підставі гребель.
Якщо ж греблі виконані з бетону і споруджені на підставі, подібного скелях, гідроізоляція як дренаж виконується системою вертикальних дрен, що впадають в поздовжні галереї, з яких вода виводиться і потрапляє вниз б'єфу.
Якщо греблі, виконані з бетону, зведені на підставі зовсім іншому, нескельному, осушення влаштовується із застосуванням зворотних фільтрів.
Оптимальний варіант облаштування дренажу
Існує не один вид дренажів. Але якщо конструкція з фундаментом, доцільніше застосовувати саме два з основних видів.

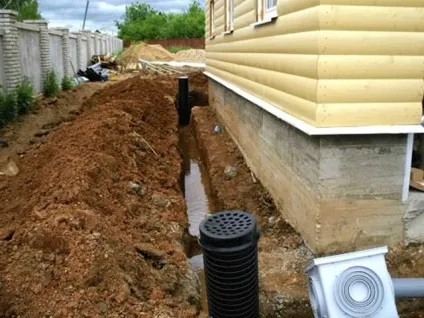

Перший - це кільцевої - для захисту підвалу від затоплень підземними водами. В основі використовуються трубчасті варіанти дрен, що укладаються по контуру опорних конструкцій.
Другий - це пластовий дренаж. Єдиний мінус його в тому, що зводити можна тільки лише на етапі зведення споруди, оскільки його необхідно обладнати під фундаментної плитою на тому ж рівні, де і піщана засипка. Зайва рідина і волога за рахунок перфорованих труб проникає до колодязя, а від нього в те місце, яке вибирає забудовник. Це може бути каналізація, водойма, рельєфне поглиблення на території або відкачування і використання в господарських цілях.
Пластовий дренаж
Згідно СНиП захищається фундамент від негативного впливу підземних вод, а також капілярної вологи. Найбільш ефективний такий спосіб системи в разі побудови споруди, що знаходиться на слабопроницаемих землях для захисту підвалу. Також доречно використовувати пластовий дренаж на ділянці з потужним водоносних шаром.
Щоб осушення житлового будинку вийшло найбільш ефективним, необхідно знати про те, як воно облаштовується. Звичайно ж, якщо будівля вже побудовано, навіщо ж його зносити. Тоді залишається тільки спосіб облаштування кільцевого дренажу.

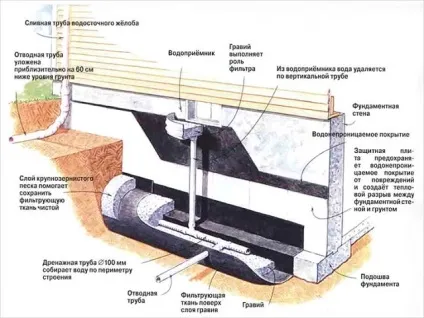

структура дренажів
Основні елементи у всій системі - труби і колоди. Для збору води встановлюється колодязь, якщо конструкція будівлі знаходиться на рівній ділянці, і немає можливості зробити відведення води за його межі.

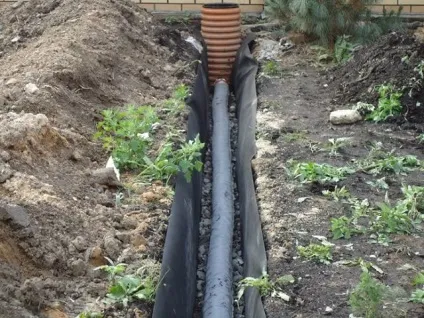

Труби для дренажу
Щоб облаштувати систему, раніше використовували труби з металу, кераміки або азбестоцементу. Вони використовувалися в першу чергу з тієї причини, що були широкодоступними. У той же час у них є безліч недоліків:
- Часті випадки заливання і засмічень;
- Невеликий період служби;
- Отвори для води в них необхідно робити самостійно.
Набагато зручніше і до того ж сучасне рішення - труби з пластика. Їх рекомендується застосовувати для облаштування дренажів.

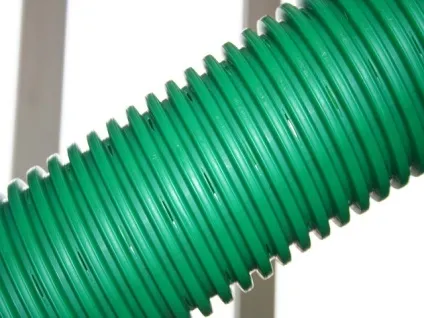

Однак, найкращий варіант для дренажу - використання труб з перфорацією, в яких є ребра жорсткості. Вони забезпечують рівномірний розподіл навантаження.
Пластикові труби мають ряд переваг:
- Тривалий період експлуатації;
- Досить високі показники міцності. Завдяки тому, що вироби мають ребрами жорсткості, навантаження в трубах розподіляються рівномірно, відповідно вони максимально ефективно протистоять тиску, яке виникає в них;
- Матеріал стійкий до загнивання, корозій і інших несприятливих факторів;
- Прості в транспортуванні і монтажних діях відповідно до СНиП. Вони досить легкі, мають прекрасну гнучкість, завдяки чому їх можна монтувати без будь-яких додаткових матеріалів;
- Мають функцію самоочищення. На відміну від зовнішніх стін внутрішні - гладкі, а це не дає можливості для скупчення забруднень;
- Пластикові дренажні труби - найкраще співвідношення ціни і якості!
Прокладати труби з пластика допустимо на 5-6 м глибиною, відповідно, гідроізоляція вийде прекрасна, а фундамент можна прокласти абсолютно будь-якого типу.
Вибираючи труби, необхідно орієнтуватися наскільки зволожений грунт. Відповідно до СНиП розрахунок повинен бути складений гідрологічно розширений, але, як правило, на практиці застосовуються стандартні значення:
- Верховодки - труби 10 см;
- Кільцевій або пластовий дренаж - 16,5 см.
Наскільки глибоко облаштовується гідроізоляція, т. Е. Закладаються труби, залежить від того, наскільки промерзає грунт. Дренажну систему необхідно облаштовувати нижче цього рівня.
Кошторис прокладання дрен
Якщо ж облаштовувати систему дренажу власноруч, кошторис складається виходячи з параметрів глибини і нахилів трубопроводів.
Глибину дренажної системи можна визначити виходячи з глибини опорного підстави, за простим принципом СНиП: дренажну систему закладають під фундаментної плитою, нижче на 30-50 см.
Трубопровідний ухил повинен створюватися так, щоб вода, яка рухається по трубах, могла швидко і ефективно відводитися і надходити в окремий, приймальний резервуар. Згідно СНиП, ухил становить 20 мм на 1 м погонний.

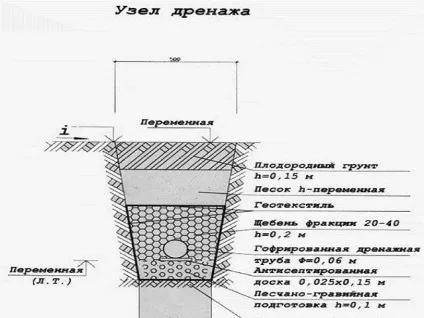

Схема дренажу фундаменту
Тобто, необхідно знайти найвищу і низьку точки на території. У найвищій точці облаштовується місце, де буде збиратися вода. В нижчої буде сформований приймальний колодязь. За рахунок того, що ухил буде природний, додаткового насосного обладнання, щоб перекачувати грунтові води, докуповувати не доведеться. Кошторис допоможе розібратися в цьому питанні найкраще.

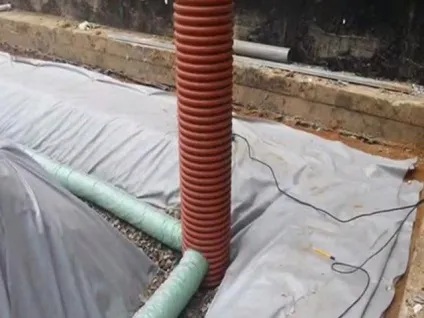

Створення пластової системи своїми руками
Як вже говорилося, основне її завдання - гідроізоляція, надійний захист фундаменту і стін будівлі від негативних наслідків під впливом підземних вод, підвалу від затоплення. Пластовий дренаж може бути самостійним засобом або частиною в комплексній осушувальної системи. В останньому випадку, щоб з'єднати пластовий дренаж з дренамі, які знаходяться зовні, необхідно облаштування трубопроводів.
Пластовий дренаж, який облаштовується під фундаментом, повинен бути мінімальної товщини 30 см. При цьому згідно СНиП, габарити необхідно підбирати таким чином, щоб периметр дренажу виходив за периметр стін будівлі на 20-30 см.

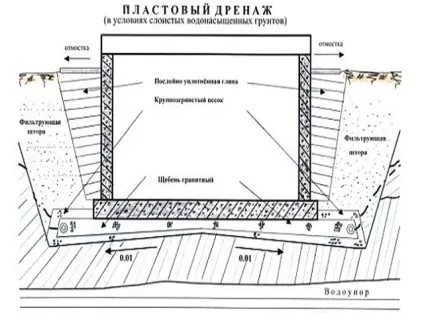

Схема пластового дренажу
Як показує практика, закладання пластової системи, щоб гідроізоляція була надійно облаштованій, необхідно, якщо будівля зводиться на глинистому ґрунті. В інших ситуаціях часто досить і кільцевої системи.
Труби необхідно закладати настільки глибоко, щоб вони виявилися нижчими, ніж глинистий грунтовий шар.
Пристрій пластової системи:

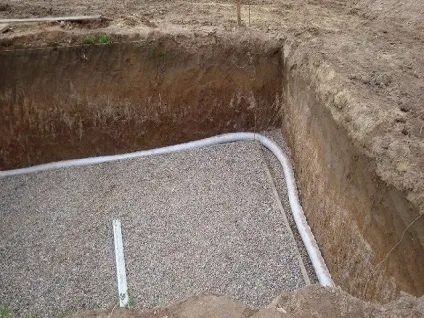

- Спеціально для опорних конструкцій готується котлован. Важливо поглибити його мінімум на 20 см. На даному етапі знімається досить широкий шар грунту, якщо порівнювати з місцем, де проходить фундамент;
- Коли котлован готовий, на дно його необхідно засипати щебінь, товщиною шару 20 см, при цьому його важливо ретельно ущільнити і розрівняти при дотриманні ухилу у напрямку до приймального колодязя;
- По периметру підстави, де викладено щебінь, необхідно укласти перфоровані гнучкі труби з пластика, в яких є ребра жорсткості. Кінці їх відвести в сторону прийомних колодязів.
Далі, фундамент укладається за стандартом СНиП, як і в інших випадках.
Волога, яка потрапляє під фундамент, завдяки перфорації проникне в труби, через які і надійде в прийомні резервуари.
Щодо прийомних колодязів, рекомендується застосовувати фільтраційну їх різновид. Готові такі колодязі мають в середньому розміри:
- Круглі - 150 см;
- Прямокутної форми 280 на 220 см;
- Висотою - понад 200 см.

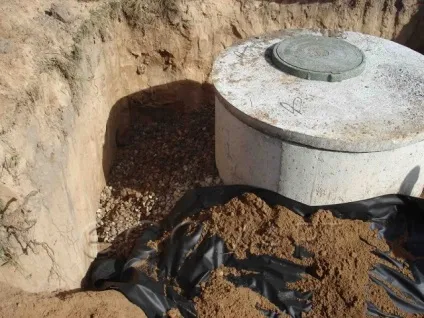

Щоб зробити колодязь, потрібно викопати яму такої глибини, щоб дно «приймача» знаходилося мінімум на метр нижче, ніж точка входу дренажної труби. Відстань від колодязя до майбутнього фундаменту і стін споруди повинно бути мінімум три метри. Так, ідеально і відповідає СНиП. На практиці часто створюють зазор 1 м між днищем приймального резервуара і ґрунтовими водами. При дотриманні основних правил буде забезпечена надійна і ефективна гідроізоляція, а також правильна експлуатація всієї системи дренажу.
Ширина і довжина поглиблення підбирається таким чином, щоб після установки колодязя, від кожної з його стін залишалося 20-30 см порожнечі. Далі, колодязь необхідно встановити в яму. На дно її необхідно засипати щебінь, шаром в 30 см і добре ущільнити.

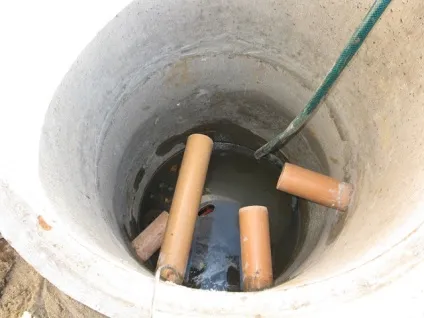

Той простір, який залишився між стін ями і ємності також необхідно заповнити щебенем, висотою шару мінімум 1 метр. Дренажні труби вводяться в резервуар. Щоб була створена хороша гідроізоляція, зверху все потрібно вкрити геотекстилем, після чого засипати піском, грунтом і ретельно затрамбувати.
Схема пристрою колодязя
Вода, що надходить всередину колодязя, зможе відводитися в грунтові шари (в глибину).
Щоб на майбутнє була можливість проводити ревізії, колодязь не варто зовсім засипати, щоб до нього було неможливо пробратися. Слід засипати до самої верхньої частини стін колодязя, щоб була хороша гідроізоляція. Далі, встановлюються такі важливі елементи, як: горловина, ущільнювач і люк.
Стандартні помилки при укладанні дренажу під фундамент
Щоб не було допущено помилок і неприємних наслідків після укладання дренажної системи, і гідроізоляція від підземних вод була найнадійнішою, рекомендується ознайомитися з найбільш частими помилками, які допускають приватні забудовники. І тоді система прослужить найбільш тривалий період, без будь-яких неприємних наслідків в майбутньому.
- Ніколи не варто покладати надій на фундамент і стіни. Адже вони призначені для того, щоб відводити атмосферні опади, але ніяк не підземні води;
- Не рекомендується застосовувати геотекстиль як фільтр, особливо якщо розташування ділянки на суглинках або супісках. Адже пройде деякий час, навіть через роки, фільтр кольматуючих, через що ефективність всієї системи дренажу набагато знизиться;
- У процесі контролю кута нахилу траншей, в які будуть укладатися труби, правильніше працювати з нівеліром або теодолітом, ніж зі звичайним рівнем;
- Не варто використовувати зливові колодязі, завдання яких - збір опадів атмосфер. Правильно вибирати - дренажні.
- Надій тільки на дренаж покладати не варто. Щоб забезпечити найбільш ефективне відведення вологи і води від опорної конструкції і стін будівлі обов'язково необхідно облаштувати водостічну систему у напрямку до ливневки.
- Дренаж і лівневка не повинні бути приєднані до однієї і тієї ж трубі, оскільки ефект на практиці буде зовсім протилежний очікуваному. В результаті чого у опорних конструкцій грунт буде занадто зволожена, взимку зайва волога замерзне і грунт «спучиться», через що деформуються вимощення, виникнуть зрушення опорних конструкцій, а в подальшому і їх руйнування.
