Пластикові короба для електропроводки розміри

Прихований спосіб прокладки електропроводки є кращим, оскільки збільшується пожежо, - і електробезпека, а також виключається можливість її пошкодження. Але часто виникають ситуації, коли можливий тільки відкритий спосіб, наприклад, в дерев'яному будинку. На фото нижче зображений один з поширених варіантів такої прокладки. Тут застосовується пластиковий короб для проводки, з установкою якого впорається більшість домашніх майстрів.

Відкрита електропроводка в коробі

Пристрій

У поперечному перерізі короб для електропроводки може бути прямокутним або квадратним. Він складається з двох частин:

Підстава. Воно являє більшу частину конструкції і складається з днища і бічних стінок. Для кріплення до стіни в ньому можуть бути отвори під кріплення. Якщо їх немає, то доведеться свердлити самостійно. Бічні стінки виконані з виступами, службовцями замком для з'єднання з верхньою частиною.
Верхня частина. Вона також складається з підстави і невеликих бічних стінок з незначними заглибленнями на внутрішніх краях, призначеними для з'єднання з замком підстави.

Після установки короба і виконання монтажу проводки, верхня частина притискається до основи до фіксації в замку. На малюнку зображено короба різних перетинів в зборі.

Пластикові короба різних перетинів для проводки

Переваги пластикових коробів наступні:

низька ціна;
невелика собівартість;
стійкість до вологи, вогню, агресивних середовищ;
достатня міцність;
електробезпека;
широка колірна гамма;
можливість монтажу розеток і вимикачів на верхній частині;
легкість монтажу і механічної обробки.

Металевий короб робиться з алюмінію або нержавіючої сталі, стійкої до зовнішніх впливів навколишнього середовища. Для захисту від корозії застосовуються покриття з цинку або алюмоцинка (сплав цинку з алюмінієм). Вироби з покриттями дешевше, ніж з нержавіючої сталі. Їх низька електрична безпеку вимагає установки кабелів з якісної ізоляцією.

Металеві кабель-канали не рекомендується встановлювати в приміщеннях, де висока вологість.

Класифікація кабель-каналів

Відкрита проводка може бути виконана на ізоляторах. При грамотному виконанні вона буде виглядати привабливо, але цей спосіб підходить далеко не для кожного інтер'єру. Укладання в гофротрубе прийнятна більше для підсобних приміщень. При сучасному підході до відкритій проводці кращим варіантом є короб (кабель-канал), що володіє наступними перевагами:

естетичний вигляд;
безпечна експлуатація проводки;
легкий доступ до кабелів і проводів;
не підтримує горіння.

Кабель-канал - це П-подібний профіль. Він кріпиться на поверхні, потім в нього вкладається проводка, яка закривається кришкою на засувках. Вироби виробляють у вигляді «палиць» довжиною 2 м.

Проводять також більш складні конструкції коробів з внутрішніми перегородками. Вони забезпечуються однією спільною або роздільними кришками, а кабелі укладаються в різні канали.

Пластиковий короб з внутрішніми перегородками для проводки

Конструктивно короба розрізняються наступним чином:

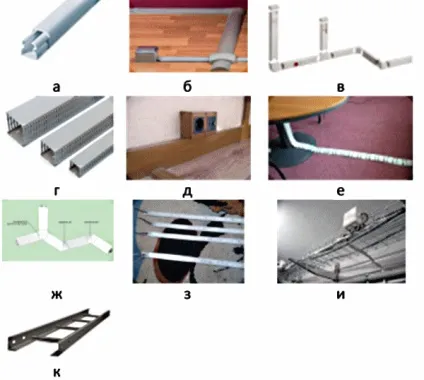

Популярні види кабель-каналів для електропроводки

Вибір кабельного короба

Найбільш практичними в застосуванні є вироби із пластику. Вони легші за вагою і в обробці. Короб легко підігнати по місцю при монтажі. Особливою перевагою є изолирующее властивість матеріалу.

Розрахувавши необхідну кількість короба, замовлений метраж слід збільшити на 10-30%. При його недоліку в подальшому буде важко знайти добавку. Не варто економити на фурнітурі, що надає проводці закінченого вигляду: куточки, повороти, трійники і ін.

Зовнішній вигляд короба з фурнітурою

Особливо ретельно слід розрахувати необхідну кількість фурнітури, коли короба вибираються за кольором. Якщо в подальшому доведеться докуповувати відсутні деталі, важко буде знайти потрібний колірний відтінок.

Перетин короба визначають за формулою:

S - перетин короба, мм 3;
N - кількість кабелів, шт .; d - діаметр кабелю, мм;
K = 0,45 - коефіцієнт, що враховує вільне укладання кабелю, вона не повинна бути занадто щільною.

Якщо кабель-канал вибрати меншого перетину, кришка буде нещільно закриватися, а проводка може перегрітися при занадто щільному укладанню.

Перед покупкою слід виконати наступні дії:

Вибрати місця установок і необхідну кількість світильників, вимикачів, розеток та іншої фурнітури.
Накреслити схему прихованої проводки в будинку або квартирі.
Розрахувати необхідний метраж і розміри коробів відповідно до перетинами і кількістю кабелів.
Підібрати потрібний інструмент і кріплення для монтажу.
Визначитися з матеріалами коробів. Плюсами металевих виробів є міцність і пожежна безпека. Переваги пластикових коробів згадувалися раніше. При цьому слід врахувати такий недолік, як їх деформація від навантаження проводами. При цьому кришка може не збігатися з корпусом і її доведеться посадити на клей.

Особливу увагу слід приділити кабель-каналах, прокладених по стелі. Під вагою кабелю кришка може відкриватися, тому з'єднання потрібно вибирати більш міцне.

вибір моделі

Вид кабель-каналу залежить від типу приміщення. Для проводки в каркасному будинку застосовуються металеві короби. Вони монтуються в підвісних стелях, в перегородках і фальшполах. Короб прикручується до основи саморезом і в нього проводиться укладання кабелів, які кріпляться до каналу хомутами із пластику.

У квартирі або будинку відкриту проводку роблять по стінах або стелі. Модель короба можна вибрати за кольором. На деякі пристрої наноситься малюнок методом ФотоПринт. Це коштує дорожче, але така модель виглядає як елемент дизайну.

Найкращими вважаються вироби з алюмінію виробництва німецьких чи італійських компаній. Зовнішня сторона кришки у них імітує натуральні матеріали, наприклад, дерево.

Бажано вибирати короба з перегородками для поділу шлейфів. Кришку краще вибирати з засувками з двох сторін (рис. А нижче). Односторонній замок тримає її гірше.

Короба з засувками: а - з двох сторін; б - з одного боку

Монтаж короба під електропроводку

Короб підбирається під величину перетину кабелю. Тут також потрібні монтажні коробки для з'єднання жил. Короба класифікуються за розмірами в мм:

мікро-канали - 13х7 - 16х13;
міні-канали - 33х10 - 40х16;
звичайні розміри - 100х40 - 300х80.

Поверхня основи повинна бути рівною і обробленою. До гіпсокартону короб кріплять дрібними шурупами. Для не надто рівних стін короба встановлюються з провис, без натяжки.

У стінах робляться отвори, в які вставляються дюбелі для кріплення підстав. Зайві частини відрізаються ножівкою по металу. Потім укладаються кабелі і закриваються кришкою. Жорсткі кабелі укладати складніше. Їх вирівнюють по мірі прокладки. Тут краще підійдуть короба з поздовжніми перегородками.

Від прорізів трасу слід прокладати на відстані не менше 100 мм, а від стелі - 150 мм.

Не варто забувати про встановлення на лінії розподільних коробок, які полегшують ремонт проводки.

При монтажі відкритої проводки в коробах існує багато нюансів. Головним тут є виконання вимог безпеки. Господар квартири повинен знати способи вибору коробів і правила їх установки, щоб зробити монтаж самостійно або перевірити якість прокладки у електромонтажників.
