Планом фундаменту називають розріз будівлі горизонтальною площиною на рівні обрізу фундаменту. На цьому плані показують конфігурацію фундаментів під несучі стіни, що окремо стоять стовпи і колони, технологічне обладнання і т.п. Плани фундаментів можуть бути накреслені в масштабі 1: 100, 1: 200, 1: 400.
Виконувати план фундаментів починають з нанесення розбивочних осей. У окремо розташованих стовпів і колон перетин осей повинно бути обов'язково збережено на контурі стовпа.

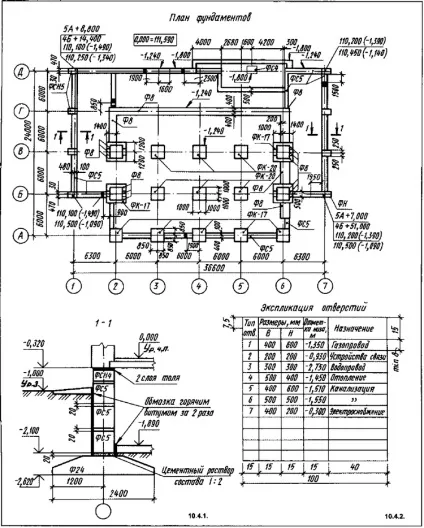

Найчастіше контури фундаментів обводять лініями товщиною 0,5-0,8 мм. На плані показують конфігурацію підошви фундаментів, підбетонок під фундаменти, уступи для переходу від однієї глибини закладення до іншої і їх розміри, а також фундаментні балки, марки збірних елементів і монолітні ділянки. Крім того, на плані фундаментів зображують отвори для інженерних комунікацій з прив'язкою їх до осей і оцінкою низу отвори (рис. 10.4.1). У деяких випадках на плані фундаментів вказують тільки порядковий номер отвори (див. Рис. 10.4.1), а розміри та відмітки призводять в експлікації (рис. 10.4.2). Глибину закладення фундаментів на плані позначають геодезичної відміткою. Геодезичні позначки вживають для позначення глибини закладення кожного уступу. Якщо глибина закладення фундаменту однакова, позначку підошви призводять в примітці, а на плані фундаментів вказують тільки позначки елементів, що мають іншу глибину закладення.
На креслення, за якими ведеться конкретне будівництво, наносять прив'язку точок перетину розбивочних осей будівлі в двох протилежних кутках до будівельної координатної сітки генерального плану, кутові позначки (планувальні та натурні) і абсолютне значення нульової позначки (див. Рис. 10.4.1).
Уступи і отвори показують лініями невидимого контуру. Іноді контури отворів затушовують. За розміром плану фундаментів, при необхідності, можуть бути зображені елементи плану в великому масштабі.
На плані вказують ширину обріза і підошви фундаменту з прив'язкою до осей.
У фундаментів з окремих стовпів показують довжину і ширину тіла фундаменту на висоті кожного уступу з прив'язкою цих розмірів до осей.
За розміром плану наносять розміри між креслення осями і крайніми осями стін і колон.
Для повного виявлення конструкції фундаменту дають поперечним перерізом. Слід січної площини наносять на плані у вигляді розімкнутих штрихів зі стрілками.
Перетини фундаментів зображують в масштабі 1:50, 1:25, 1:20. Вони можуть бути розташовані на окремому аркуші.

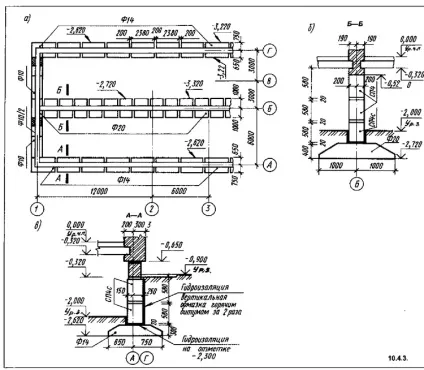

При невеликих розмірах креслення допускається розміщення їх на одному аркуші разом з планом фундаментів (рис, 10.4,3а-в).
На перетині зображають контури фундаменту, низу стіни або цоколя, а також підлогу приміщення, поверхня землі і гідроізоляцію, При кресленні перетину фундаментів зовнішніх стін дають зображення вимощення.
На перетині проставляють розміри уступів, окремих елементів фундаментів, ширину підошви і обріза фундаменту, а також товщину стіни з прив'язкою до осей. На перетинах рекомендується зображати марку осі. Крім розмірів, на перетинах ставлять такі позначки: 0,000 (рівень підлоги першого поверху), обріза, підошви фундаменту, рівень поверхні землі. Відмітки бажано розміщувати на одній лінії. Поличку позначки рекомендується повернути в бік від перетину.
Креслення планів фундаментів супроводжують примітками, що характеризують конструкцію фундаменту, підготовку поверхні підстави, пристрій гідроізоляції і т.п.
Призводять також таблицю нормативних навантажень на фундаменти і зведену специфікацію залізобетонних, бетонних і металевих елементів, розташованих нижче за підлогу першого поверху.
При виконанні фундаментів із збірних блоків викреслюють їх монтажний план і розгортку.
На цих планах обов'язково повинні бути вказані розташування блоків і, якщо є, то і монолітні ділянки (див. Рис. 10.4.3). На перетинах також можуть позначатися марки блоків і їх розміри.
