План покрівлі і крокв проекту будинку - розрахунок і креслення

Як креслити план покрівлі

Загальні відомості про побудову креслень планів даху промислових і громадських будівель: для побудови креслення план поділяють на прямокутники, згідно з планом будівлі. Усередині прямокутників наносять лінії, які будуть позначати ковзани і ендови - зовнішні і внутрішні сполучення скатів. Ці лінії є проекціями основних елементів стін, тому модель даху краще представить в обсязі. Частина прямокутників буде розташовуватися за межами стін. Це обов'язкова умова до правильно виконаному плану покрівлі (даху), так як вони повинні мати звис.

План покрівлі скатної даху відрізняється наявністю більшої кількості ліній-проекцій ковзанів і розжолобків, так як скати мають великий ухил, крім того, такі дахи часто роблять складної форми. План покрівлі плоского даху часто обмежується лише кількома лініями.

Побудова видів спереду або з боку здійснюється з урахуванням ухилів скатів даху (покрівлі). Ухил даху задається на етапі проектування будинків і визначається призначенням будівлі, його типом, обраним покрівельним матеріалом і ін.

3 правила креслення плану даху (покрівлі) скатної (плоскої):

• перетин двох скатів утворює коник (ендову). Її проекція на плані ділить кут прямокутники на рівні частини;
• якщо лінії звисів паралельні, то лінія коника буде їм паралельна ... її проекція буде знаходитися в середині, якщо інше не визначає тип даху (наприклад, якщо скати не рівні);
• коли в точці сходяться дві лінії перетину, то через неї, швидше за все, буде проходити і третя.

Пропонований порядок роботи в програмах для креслення:

• обвести полілінією наявний план будинку;
• скопіювати його, а також контури основних стін на креслення з планом покрівлі (даху);
• позначити лінією проекцію верхнього коника будинку;
• накреслити залишилися ковзани і ендови, користуючись трьома правилами, наведеними вище;
• розмістити на плані покрівлі (даху) вентиляційні та димові канали;
• розмістити мансардні вікна (якщо вони є);
• напрямки відсотків, ухили скатів, позначки;
• вказати розміри на плані (по осях і контурам).

Прочитавши цей урок у вас не повинно залишатися питань на тему того, як креслити план покрівлі - план будинку, погодьтеся, що весь креслення - це лише кілька ліній! Однак питання: як креслити план крокв ще не вирішене.

Як креслити план крокв

• привласнення лініях покрівлі меншої товщини;

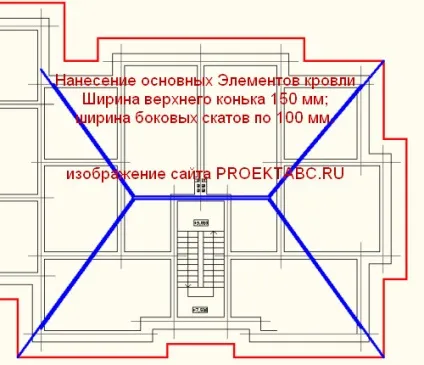

• паралельне зміщення від ковзанів і розжолобків ліній на половину від крокв (якщо крокви по 15 см, то зміщення в програмі необхідно вказати як 75 мм);

• після цього основний каркас готовий (дивись докладніше: кроквяна система будинку), далі необхідно переходити до крокв скатів, їх рекомендується викреслювати від середини покрівлі, особливо, якщо будівля симетричне (краще розмістити відразу дві лінії по різні боки від лінії симетрії і рухатися від них) .

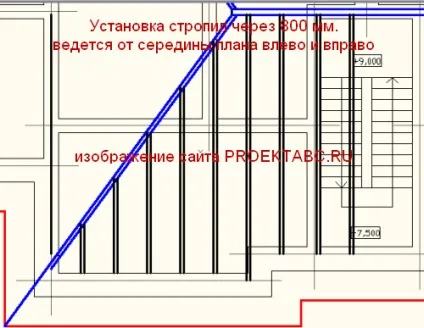

• відстань розміщення крокв підбирається індивідуально з урахуванням особливостей даху будинку, в моїй роботі воно становило до 800 мм, в місцях проходження димоходів відстань зменшувалася до 600.
