Пінпоінтер minimax pp-2
(Розробник Petrucho- форум md4u)
Пінпоінтер - це особливий вид металлодетктора, який володіє унікальною компактністю і призначений для уточнення місця розташування металевих цілей при пошуку. Такий детектор не володіє великою чутливістю, вона йому просто не потрібна, але зате дуже точно «показує» місце залягання предметів з металу.
Завдяки цьому пінпоінтер використовується для точного визначення знахідки при пошуку, огляд стін будівель на предмет знаходження арматури, металевих несучих конструкцій, прихованої проводки, схованок та інше.
Пінпоінтер Minimax PP-2 - простий, надійний і компактний металодетектор, розроблений одним з учасників форуму на md4u під ніком Petrucho. Він був перевірений на суші і в воді, прекрасно працює і в солоних водах Чорного моря.
Для початку ознайомимося з технічними характеристиками приладу (ТТХ):
- напруга живлення……………………. 3-5 Вольта;
- струм споживання ............................... 18 мА;
- індикація ........................................ звукова (фіксований тон);
- дальність виявлення монет ............. 5 см (5 коп СРСР).
Отже, давайте поглянемо на схему приладу (картинка нижче).
... В основі покладено принцип вимірювання добротності. Схема досить проста - всього 1 мікросхема і 4 транзистора. Харчування схеми можливо в межах 3-5,5 Вольт (5,5 Вольт максимально можливе харчування мікросхеми MCP602).
Для мінімальних розмірів пінпоінтера рекомендується використовувати або 2 елементи АА або ААА, або одна 3-х вольт літієва батарейка (або літієвий акумулятор 3,7 Вольт). Наприклад, LIR123 (фото нижче).
На елементах Q1, Q2, D1, D2, R1, R2, C1, C2, C3 і L1 зібраний автоколебательний LC генератор, з резонансом напруг (послідовний резонанс). Коливальний контур утворений сумарною місткістю конденсаторів C1, C2, C3 і індуктивністю L1.
Перезаряд C1, C3 йде щодо шин харчування через базо-емітерний переходи транзисторів а також через захисні діоди D1, D2. Завдяки чому, транзистори Q1, Q2 працюють в ключовому режимі (бази транзисторів Q1, Q2 "бовтаються" щодо шин харчування в межах + - 0.7 Вольта.).
Є звичайно в генераторі досить тривалий лінійний режим при перемиканні з одного стану в інший. Час перемикання дорівнює приблизно 1/10 періоду. Пов'язано це з тим що перемикання транзисторів відбувається тоді, коли швидкість росту функції синуса мала.
Погано це чи добре? Добре в тому плані, що менше гармонік заганяється в контур - в результаті досить чиста синусоїда. Погано з точки зору споживання. Якби можна було усунути лінійний ділянку, то струм споживання знизився б на 2..3 мА.

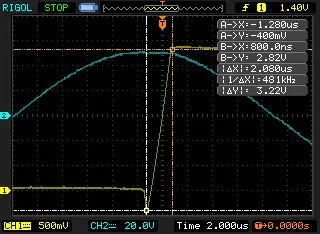

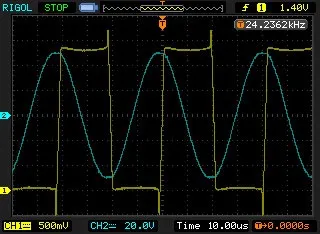

Жовтий - напруга на колекторах транзисторів генератора.
Блакитний - напруга на котушці.
На C4 і L2 реалізований фільтр живлення, для виключення помилкових наведень через плюсову шину харчування.
Негативна полуволна змінної напруги, що знімається з котушки індуктивності випрямляється однополуперіодним випрямлячем на D3, R3, C5.
Додаткова фільтрація сигналу по низькочастотних перешкод, для більш стабільної роботи - R4, C6.
Далі схема ФВЧ (фільтр високих частот) і граничний пристрій, для регулювання порога відкриття польового транзистора Q3.
Ємністю С7 задається швидкість «стеження мети» динамічного режиму. При незадовільною стабільності порога (прилад «погано тримає» налаштований поріг), слід збільшити ємність С7.
Також для хорошої і стабільної роботи пінпоінтера Minimax PP-2 слід застосувати в схемі плівкові або полістиролові конденсатори.
У схемі це такі деталі: С1, С2, С3, С5, С6, С7. Решта конденсатори, резистори та інші деталі схеми можуть бути застосовані в SMD виконанні.
Пошуковий датчик пінпоінтера може бути виготовлений для роботи на різних частотах.Катушка L1 намотується проводом в лакової ізоляції діаметром 0,25-0,3 мм і складається з 700-500 витків відповідно. Котушка L1 намотується на феррите діаметром 10 мм і довжиною 5-7 см. Для максимальної чутливості можна намотати котушку ближче до краю стержня.
Якщо 1-1,5 см чутливості не критичні, а габарити (діаметр) пінпоінтера все ж хочуть зробити поменше, то намотування роблять на ширину всього ферритового стрижня.
Також після виготовлення пошукового елемента і перевірки працездатності схеми, необхідно просочити (залити) витки котушки L1 епоксидною смолою або лаком. Це додасть пошуковому елементу жорсткість і стабільність в роботі.
Пінпоінтер сигналізує про знайдену металевої мети звуковим сигналом. Цей звук видається буззером (п'езоелементом з вбудованим генереатором звуковий частоти) з робочою напругою, 5-6 Вольт.
На виведення діодним збирання D3, може бути сигнал пристойною амплітуди.
Тому D3 повинен мати зворотну напругу понад 100 Вольт і в той же час він повинен бути високочастотним.
Можливі заміни польового транзистора DMN2075U
У корпусі SOT-23:
IRLML2502 NTR4501N Si2302ADS BSS138
