Інформація про те, як робиться пилорама своїми руками, зацікавить любителів працювати з деревом, тих, хто збирається самостійно будувати будинок або будь-який інший об'єкт з дерева.

Володіючи таким інструментом, можна забезпечити собі невеликий додатковий дохід, виконуючи нескладні замовлення і розпилюючи дерев'яні предмети.

Звичайно, зроблена самостійно пилорама менш зручна і функціональна, ніж готова, яку можна купити в магазині. Але зазвичай професійний інструмент коштує дорого.

Процес створення стрічкової пилорами

Самостійно зроблена пилорама може бути стрічкової, дискової або з бензопили. Перший тип більш поширений серед любителів самостійних творінь.

Її використовують в тих випадках, коли з колод потрібно отримати дошки, бруси або Напівбрус. З її допомогою проводять і неглибоку обробку дерева.

Крім того, стрічкова пилорама своїми руками при вмілому використанні зможе забезпечити такі показники:

відмінну якість поверхні з дерева;
досить високу точність при роботі;
мінімальна кількість відходів;
високу продуктивність;
підвищену енергоефективність;
і вона менш складна у виготовленні (в основу не потрібно ставити спеціальний фундамент).

Зрозуміло, що вона володіє хорошими перевагами в порівнянні з конкурентними моделями, і якщо ви робите вибір на її користь, то слід уважно підійти до процесу виготовлення стрічкової пилорами.

З чого слід починати роботи?

З усього розмаїття моделей, слід виготовити для себе ту, креслення якої вам будуть зрозумілі і прості. Їх слід ретельно простудіювати, зрозуміти і тільки тоді починати збирати.

Інакше, великий ризик, що буде витрачено час, нерви і гроші, а результат виявиться нульовим.

Креслення створення стрічкової пилорами і самостійний процес її виготовлення - дві речі, які розділити не можна.

Часто допускаються помилки

Поспіх, як відомо, хороша в певних ситуаціях, а процес створення пилорами своїми руками до них не відноситься. У цій справі неуважність і квапливість послужать погану службу.

Часто допускаються помилки в результаті чинять негативний вплив на якість роботи, яку виконуватиме наша ланцюгова міні пилорама.

Найпоширеніша помилка - це застосування низькоякісних матеріалів. І не важливо, яка пилорама у вас буде в подальшому, ланцюгова, шинна або з бензопили, вона все одно довго не прослужить.

Саморобна пилорама. План-схема 1. Вид пилорами з торця: 1 - шків для запуску двигуна (якщо трифазний двигун підключається до однофазної мережі); 2 - двигун; 3 - шків; 4 - вал; 5 - корпус з підшипником; 6 - підстава; 7 - маховик; 8 - палець; 9 - шатун; 10 - пила; 11 - гвинт М14х2; 12 - ролик; 13 - направляючий куточок; 14 - стійка; 15 - штурвал; 16 - втулка; 17 - зірочка; 18 - гайка М14х2; 19 - контргайка; 20 - зірочка.

Не можна економити на матеріалах, які використовуються в роботі. Механізми будь пилорами важать чимало, та й оброблювані колоди не легкі, а установка повинна все це витримати.

Таким чином, неякісний агрегат дуже швидко виходить з ладу, не витримуючи вагу. Пилорама може не просто зігнутися, але і повністю розвалитися.

Але ж гроші на її виготовлення вже витрачені.

Поетапне будівництво стрічкової пилорами

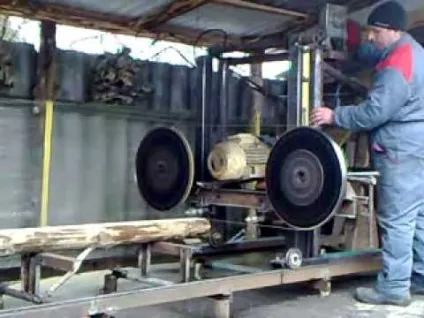

Для того щоб зробити пилораму своїми руками, буде потрібно відповідний матеріал, причому, високої якості. На фото показаний той інструмент, який ми будемо робити.

Для цього треба заготовити чимала кількість труб, півдюймових діаметром і більше. Також будуть необхідні кілька шківів, що виготовляються для зернозбиральних машин.

Саморобна пилорама. План-схема 2. Форма з лицьового боку: 1 - стійка; 2 - ролик; 3 - пластина; 4 - гвинт; 5 - ланцюг; 6 - направляючий утолок; 7 - рухома гребінка; 8 - гвинт; 9 - нерухома гребінка; 10 - пульт.

Вони можуть бути новими, а можуть бути вживаними, але тоді вони повинні бути в чудовому стані.

Неможливо зробити пилораму без рейок, які виготовляють найчастіше з куточків в 50 мм.

Щоб колеса при русі швидко не приходили в непридатність, куточок своїм ребром повинен бути спрямований тільки вгору.

Шпали виготовляють з профілю різного діаметру. Між ними обов'язково приварюють трубу, розміром 2,5 на 2,5 см.

Між профільними трубами і шпалами робляться маленькі виступи, в які згодом встановлюються болти для регулювання.

На них, зібраних в конструкцію на відстані в півметра, але не менше, ставлять містки. Вони будуть служити для установки колод, які підлягають обробці.

Тут же встановлюються і шківи, один з яких повинен регулювати розмір готового матеріалу, зазвичай його кріплять з правого боку.

Тобто, він повинен рухатися і натягатися за допомогою пружини. Лівий шків теж повинен фіксуватися, але він може і рухатися з урахуванням розмірів стрічкової пилорами.

Обидва шківа ставлять паралельно один одному.

Заключний етап - необхідно зробити каркас рами, на яку вся ланцюгова конструкція і встановлюється. Для її виготовлення застосовують швелер, як на фото.

Як з бензопили зробити пилораму

Ще одним різновидом пилорами, яку можна зібрати своїми руками, є пилорама з бензопили або шинна пилорама.

Для виготовлення міні пилорами з бензопили необхідні два восьмиметрових швелера, висота яких може варіюватися від 140 мм до 180 мм. Вони і будуть основою конструкції.

Крім того, будуть потрібні:

куточки, розміром 50 на 100 мм;
2 рейки;
стяжки (кількість залежить від отворів);
болти і шпильки.

Рейки повинні бути обов'язково повернені вгору підошвою.

За все довжині основи, на відстані приблизно 1 - 1,5 метра один від одного, необхідно просвердлити отвори, їх діаметр повинен бути не менше 14 мм, але і не більше 16 мм.

У них вставляються стяжки, довжина яких сантиметрів 25. Їх можна нарізати з залишків труби 3 на 4, призначеної для водопроводу.

З підготовлених заздалегідь кутників з металу варять стійки, на які кріплять підготовлену основу.

Без них жодна шинна ланцюгова пилорама з бензопили просто не існує. Слід врахувати, що всі елементи основи майбутньої пилорами повинні бути строго прямими.

Ніяка кутова конструкція не передбачена. Приварені розкоси додадуть їй додаткову жорсткість, вона буде стояти впевнено і твердо.

На створену конструкцію встановлюють рухому візок. Її основою стане сталева плита, довжина якої дорівнює 600 мм, а товщина - 4-6 см.

До неї знизу треба приварити куточок, розміром 40х40 мм, після чого все це встановити на підшипники або ролики.

Нагорі кріплять два таких же куточка, і ось уже до них прикріплюють саму бензопилу, наприклад «Урал», яка і буде працювати, як ланцюгова шинна міні пилорама.

Щоб колоди при роботі не рухалися вільно, необхідно зробити для них затиск, який буде фіксувати оброблюваний матеріал в одному положенні.

Виготовити цю конструкцію можна з труб і рухливих шлангів. Якщо передбачається робота з дуже важкими колодами, то ставлять нахили і таким чином полегшують роботу.

Найважче, з чим можна зіткнутися, коли робиться шинна ланцюгова пилорама з бензопили, це створення механізму, який буде регулювати товщину оброблюваного вироби.

Найкраще використовувати простий спосіб, що полягає у вертикальній установці по краях рами домкратів будь-якого типу, здатних забезпечити вкрай жорстку фіксацію.

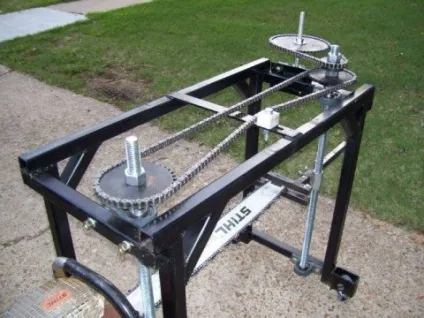

Товщина буде змінюватися регулюванням цих домкратів. Приклад того, як влаштована шинна ланцюгова пилорама з використанням бензопили, показаний на фото.

Як зробити пилораму з дискової пили

Ще одним інструментом, який можна зробити самому і який користується неабиякою популярністю, є дискова пилорама. Це незамінна річ під час будівництва дерев'яних приміщень.

Її використання помітно полегшує робочий процес, заощаджуючи багато часу і сил. Таким чином, питання про те, як робиться дискова пилорама своїми руками, забирається в багато голови.

Види дискових пилорам

За допомогою пилорами можна отримати будь-який різновид пиломатеріалів.

Головна деталь - дискова пилка - закріплена таким чином, що має можливість розпилювати в дві сторони і, крім того, повертається на 90 градусів.

Саме ці особливості дозволяють класифікувати дискові пилорами на наступні види:

Горизонтальна - процес роботи ведеться за допомогою пильної каретки, яка за двома напрямки рухається уздовж колоди. Така пилорама розбирається, її продуктивність висока, а відходів залишається мінімум;
Кутова - з одним диском або двома. Однодискова працює як вертикально, так і горизонтально в двох напрямках. Кутова пилорама, в якій диски розміщені один проти одного горизонтально і вертикально, інакше кажучи, ортогонально, працює з високою продуктивністю.

процес створення

Зробити пилораму з дискової пили не важко, якщо мати не тільки простим бажанням, але і певними знаннями і навичками.

Для початку слід уважно вивчити креслення і схеми, які ви можете подивитися на фото. Одна з найпростіших конструкцій - звичайний стіл з розміщеними на ньому валом і пилкою.

Частина пилки, яка розпилює дерево, підноситься над поверхнею.

Підстава будь дискової пилорами, будь то кутова або горизонтальна, робиться з металевих або дерев'яних козлів, скріплених між собою звичайними дошками.

Верх столу покривається листом стали шириною 200 мм і товщиною 4 мм. Замість листа можуть використовуватися пластини, пов'язані один з одним перемичками і шурупами.

Для виготовлення дисків краще використовувати лист сталі або дюралюмінію. Дисковий діаметр повинен бути не більше 500 мм, а кількість зубів може бути тільки 2 або 3.

Саме останні є запорукою якісного розпилу надалі. Крім того, важлива і конструкція направляючої. Найпростіше з дощок або колоди вирізати п-образне сідло.

До нього прикріплюють пилу і двигун. Таким чином, кутова дискова пилка і збирається.
Дотримуючись всіх рекомендації, які дані в статті, ви з легкістю виготовите самі будь-яку пилораму.
