Підживлення системи опалення схема, насос, клапан автоматичного підживлення
Періодична підживлення системи опалення, про яку піде мова в даній статті, - це одна з операцій по її обслуговуванню. У нормально функціонуючій системі необхідність підживлення виникає нечасто, але зовсім обійтися без неї ніяк не вийде. Інакше працездатність опалення може знизитися, аж до перегріву теплоносія і повної відмови. Щоб цього не сталося, треба вжити заходів, тобто, правильно організувати своєчасне додавання води в мережу трубопроводів.
Для чого потрібна підживлення в системі опалення?
Обсяг води в системі не є незмінною, в силу різних обставин з часом він зменшується. Святе місце порожнім не буває і простір, що звільняється водою, може заповнитися повітрям, що порушує нормальну циркуляцію теплоносія. Результат відомий: вода в трубопроводі, що подає починає перегріватися, що призводить до автоматичної зупинки котла.
Примітка. У закритих системах зменшення обсягу теплоносія призводить до зниження тиску до мінімуму, після чого наступають наслідки, описані вище.
Щоб вчасно поповнювати запас теплоносія в мережі трубопроводів, необхідна система підживлення водяного опалення. Вона послужить не тільки для періодичної добавки води, але і як засіб заповнення теплової мережі вашого будинку після спорожнення. У вас може виникнути закономірне питання: а куди ж дівається вода з труб, особливо коли немає контакту з атмосферою? Уявімо відповідь у вигляді переліку:
- найбільше води випаровується через розширювальний бак, якщо система - відкрита. Це основна причина, чому обсяг теплоносія значно знижується. В інших випадках зменшення не настільки помітно.
- періодичне спрацьовування автоматичних воздухосбрасивателей, як не дивно, теж призводить до витоку теплоносія. У найвищих точках, де вони встановлені, температура води найбільша, а значить, випаровується вона інтенсивніше. Клапан повітрявідводчика, скидаючи повітря, одночасно видаляє і водяну пару.
- постійна робота в температурному режимі, близькому до максимального, як це буває з твердопаливними котлами, викликає спрацьовування запобіжного клапана. Потрібна підживлення закритої системи опалення, щоб компенсувати кількість теплоносія, потихеньку минає через клапан.
- причиною можуть бути різного роду протікання.
Примітка. Теплоносій може потихеньку прокопувати через запобіжний клапан, а ви цього навіть не помітите. Краплі швидко випаровуються, залишається лише невелике ледве помітне пляма. Щоб контролювати процес візуально, рекомендується підключати до штуцера трубку, спрямовану в пляшку або каналізацію, але з розривом струменя.
Прості способи підживлення
Найбільш простий спосіб поповнювати запас води - робити це вручну. Щоб його реалізувати, потрібно прокласти ділянку трубопроводу, що з'єднує зворотний магістраль системи опалення з централізованим водопроводом. На цій ділянці потрібно встановити відтинає кран і фільтруючий пристрій. Проста схема підживлення показана на малюнку:
Дана схема підійде для будь-яких нескладних систем опалення приватних будинків невеликої площі. Поживний трубопровід приєднується до обратке перед насосом, так як на цій ділянці найнижчий тиск і температура теплоносія. Але разом з простотою цей спосіб має і масою недоліків:
- кількість води в трубах доведеться постійно відслідковувати домовласникові, заглядаючи в розширювальний бак відкритої або стежачи за манометром закритої системи опалення;
- обсяг підживлення системи опалення треба теж регулювати самостійно, поки вода не побіжить через патрубок переливу розширювальної ємкості.
Порада. Щоб теплоносій, бува, не пішов в трубу водопроводу, коли в ній відсутній тиск, перед відтинає подпиточной краном встановіть пружинний зворотний клапан.
Правильним рішенням для відкритих систем буде організація додавання води не в зворотний магістраль, а безпосередньо в розширювальний бак. Тоді не доведеться постійно вибиратися на горище або під стелю, щоб оцінити рівень теплоносія. Рішення реалізується шляхом приварювання до баку 3 додаткових трубопроводів, як це зображено на схемі:
Мається на увазі, що один подає патрубок до ємності вже приварений. Зображений на схемі вузол підживлення працює наступним чином: через подаючий і зворотний патрубки циркулює теплоносій, його рівень в баку перевіряється шляхом відкривання крана на контрольній трубі. Вона опущена в котельню до найближчого каналізаційного зливу. Якщо після відкриття крана потекла вода, то рівень в ємності нормальний. При негативному результаті контрольний кран закривається і включається вентиль підживлення. Наповнення відбувається до тих пір, поки теплоносій не побіжить через перелив. Хоча тут також необхідно все робити самому, але зате холодна вода не надходить прямо в котел.
Важливо. Найчастіше котли, особливо твердопаливні, мають чавунний теплообмінник, що від перепаду температур може тріснути. Тому під час підживлення, особливо за першою схемою, відкривайте кран не більше ніж на третину, щоб холодна вода надходила повільно.
Організація автоматичного підживлення

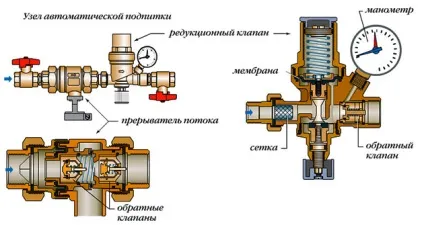

Тим, кому ніколи возитися в котельні, підійде автоматичне підживлення системи опалення. Це виллється в покупку додаткової арматури, а також в її монтаж за місцем. Суть способу та ж, що і в першій простою схемою, але замість звичайного крана на живильний трубопровід встановлюється цілий вузол, показаний на малюнку:
Примітка. Вузол призначений для спільної роботи із закритою опалювальною системою. У відкритій він функціонувати не зможе, оскільки надлишковий тиск там занадто мало.
Головний елемент представленої схеми - редукційний клапан підживлення системи опалення. Діє він так: поки тиск в тепловій мережі приватного будинку вище мінімального, пружина знаходиться в стислому стані, підпирає з одного боку теплоносієм. Коли тиск опускається нижче встановленої межі, пружина, чия сила пружності стає більше, випрямляється і відкриває прохід для потоку з водопроводу.
Щодо заповнення тиск в мережі знову зростає і долає зусилля пружини, закриваючи заслінку. Крім редукционного вузла, регулятор підживлення містить в собі сітчастий фільтр і зворотний клапан. Перед ним встановлюється відсікач потоку, що запобігає потраплянню брудного теплоносія в магістраль холодної води. Фільтруючий елемент обладнаний 2 манометрами, щоб по перепаду тиску визначати ступінь його забруднення. Вся арматура встановлюється на байпасе і забезпечується відсікають кранами, що дає можливість її обслуговувати.

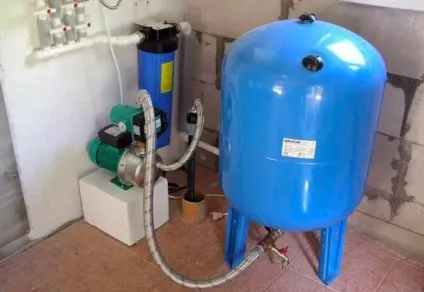

У ситуації з частими відключеннями води або при автономному водопостачанні тиск на вході в автоматичний вузол повинен забезпечувати насос для підживлення системи з мембранним гідроакумулятором. Але купувати і ставити насос тільки для поповнення теплової мережі недоцільно. Його треба змонтувати і обв'язати таким чином, щоб під час відсутності централізованого водопостачання насос нагнітав тиск у всій будинкової мережі, перекачуючи воду із запасної ємкості або басейну.
