Підсвічування замка запалювання ваз 2110 інструкція, фото

Підсвічування замка запалювання - це досить свіже захоплення в середовищі автолюбителів, і воно ще не встигло набути великої популярності. Думки автовласників щодо цього елемента розходяться: хтось вважає підсвічування замка запалювання марною і нецікавою, інші ж вважають, що вона може не тільки користь принести, але й інтер'єр автомобіля освіжити.

Передбачити результат подібних суперечок легко - все вирішують індивідуальні переваги. Зрештою, якщо вже така система існує, чому б не спробувати їй скористатися, особливо з огляду на той факт, що нічого складного в конструкції підсвічування замка запалювання немає.

Переваги підсвічування замка запалювання

За великим рахунком, підсвічування замка запалювання служить двом цілям - строго раціональної (освітлення області замку в темний час доби) і декоративної. Замок запалювання в переважній більшості випадків розташовується в досить незручному місці, і потрапити ключем в потрібне місце на дотик не завжди виходить навіть у досвідчених водіїв. У цьому полягає практична користь підсвічування: навіть при відсутності зовнішнього освітлення замок буде добре проглядатися, і шукати його наосліп не доведеться.

З зручністю все зрозуміло, а ось з дизайном все трохи складніше: вибравши в якості матеріалу невідповідні за кольором світлодіоди, можна не тільки не поліпшити, а й зіпсувати інтер'єр. Втім, з цим особливих труднощів теж бути не повинно, оскільки колірна гамма салону зазвичай легко визначається, і підібрати хороший колір освітлення не складає труднощів.

У деяких ситуаціях справа може спроститися до межі: нерідко в сучасних автомобілях є стандартна підсвічування замка запалювання, виконана у вигляді лампочки, світло якої спрямований прямо в отвір замка. Як правило, така конструкція виглядає посередньо, і її краще відразу замінити на світлодіодну.

Найбільш збалансованим варіантом облаштування підсвічування є конструкція, зібрана з світлодіодів - це варіант з розряду «дешево і сердито». Щоб зібрати загальну схему світлодіодного освітлення, потрібно мінімум знань і вміння працювати з паяльником.

Для реалізації ідеї з підсвічуванням існує кілька способів. Найпростіший з них полягає у використанні двостороннього скотча, за допомогою якого до замку запалювання кріпиться кілька діодів. Такий варіант конструкції ненадійний, оскільки через деякий час діоди можуть просто відпасти. Крім того, з візуальної точки зору посаджені на скотч діоди виглядають не дуже привабливо.

Другий спосіб виглядає трохи якісніше. Для його реалізації необхідно висвердлити певну кількість отворів в кожусі замку запалювання. У цих отворах встановлюються обрані діоди. Щоб забезпечити їх харчування, плюсові висновки підключаються до анодам діодів і клеми харчування, за допомогою якої подається енергія на штатні прилади.

Мінусові контакти (катоди) в такому випадку з'єднуються з відповідною клемою, з'єднаної з кузовом автомобіля. Встановлені світлодіоди будуть включатися паралельно з габаритним освітленням, а для регулювання їх яскравості потрібно додати в схему додатковий резистор.

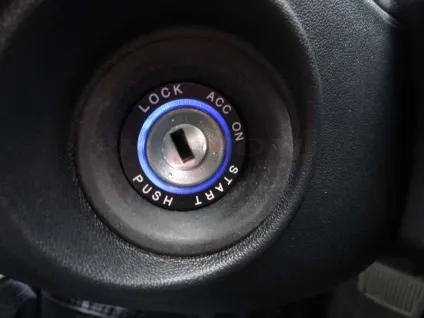

Є ще й третій спосіб установки підсвічування, в результаті якого виходить найякісніша і приваблива конструкція - установка кільцевого освітлення замку запалювання. Від попередніх даний спосіб відрізняється складністю і необхідністю дотримання наступного алгоритму роботи:

Перший крок - це зняття обшивки рульової колонки і демонтаж замку. В результаті можна буде легко дістатися до всіх необхідних точок.
Далі до світлодіодів припаивается резистор. Номінал резистора підбирається в залежності від робочої напруги світлодіодів (для 10-вольтів світлодіодів підійде резистор на 1 кОм).
З листа оргскла вирізається кільце з діаметром, трохи перевищує діаметр замка запалювання. За допомогою тонкого свердла в кільці проробляється кілька отворів, в яких в подальшому будуть встановлені світлодіоди. Працюючи з тонким оргстеклом, світлодіоди варто зміцнити силіконом або клеєм.
Замість окремих діодів можна взяти світлодіодну стрічку. В такому випадку висвердлюють отворів в кільці не знадобиться - буде цілком достатньо однієї маленької дірочки в корпусі замку, через яку стрічка зафіксується.
Після збірки конструкції її треба перевірити на працездатність. Встановлювати замок запалювання відразу ж не рекомендується: спочатку варто переконатися в функціональності підсвічування і налаштувати її так, щоб освітлення було рівномірним.
Якщо все зібрано правильно і працює, то здійснюється зворотна збірка всіх елементів. Оскільки робота йде з електрообладнанням, всі дроти потрібно відповідним чином ізолювати.

Варто відзначити, що матеріалом для складання може бути не тільки оргскло.

Наприклад, є альтернативна схема створення підсвічування замка запалювання, для якої потрібно відрізане широке горлечко пластикової пляшки. Різниці в процесі установки освітлення не буде, за винятком того, що при підготовці горлечко доведеться розтягнути за допомогою нагрівання.

Особливості підсвічування замка запалювання

Проста підсвічування замка запалювання збирається своїми руками без особливих проблем. але у власника автомобіля може виникнути бажання додати їй трохи функціоналу. Якщо такі міркування справді з'явилися, то варто придивитися до наступних можливостей:

При бажанні можна підключити підсвітку таким чином, щоб вона спалахувала при відкритті дверей. Для реалізації подібної ідеї харчування підводиться до висвітлення салону так, щоб при знятті сигналізації і відкриванні дверцят підсвічування спалахувала. Запущений двигун або включена сигналізація в такому випадку будуть відключати підсвічування.
Маючи деякий досвід роботи з електрообладнанням та радіосхеми, можна спробувати зібрати ускладнений варіант підсвічування. Наприклад, миготлива підсвічування виглядає досить цікаво і здатна внести свій внесок у поліпшення інтер'єру.

Серйозний тюнінг Нива 4х4 своїми руками.

як перетворити відмінний автомобіль.

Хочеш встановити підсилювач в машину і пишатися собою? У нашій статті - докладна інструкція.

Якщо салон оформлений різноманітно, і в ньому є кілька домінуючих кольорів, можна використовувати світлодіоди різних відтінків - підсвічування в такому випадку додасть від себе невеличку частинку різноманітності.

Як матеріал для виготовлення освітлення замку запалювання може використовуватися не тільки оргскло. Нерідко для цих цілей використовуються старі CD-диски, які самі по собі мають переливається відтінок, а вже при використанні їх в комбінації зі світлодіодами виходить унікальна і проста в створенні конструкція.

висновок

Підсвічування замка запалювання, зібрана своїми руками, має відразу кілька переваг: вона і зручна у використанні, і покращує інтер'єр, і ціну має невелику, якщо порівнювати із запропонованими на ринку схемами. При правильному підході установка підсвічування займе зовсім небагато часу, а користі від неї буде набагато більше - і з таким доводом змушені будуть погодитися навіть затяті противники подібних нововведень.
