Підсвічування панелі приладів ваз 2107 пристрій і ремонт

Одна з поломок, яка безпосередньо не впливає на роботу автомобіля, але доставляє масу неприємностей водієві - не працює підсвічування панелі приладів ВАЗ 2107. Днем проблема непомітна, а ось в темний час доби відсутня підсвітка значно ускладнює водіння вашого ВАЗ 2107. Через цю несправність стає неможливим побачити свідчення основних приладів: тахометра, спідометра, економетра, покажчиків рівня палива, рівня зарядки, температури охолоджуючої рідини.

Причиною того, що підсвічування приладової панелі ВАЗ 2107 не горить, швидше за все, є вихід з ладу ламп розжарювання. Отже, для її усунення потрібно заміна пошкоджених лампочок на нові. Завдання нескладна, вимагає мінімум інструментів і навичок. Однак, для того щоб отримати доступ до лампочок, доведеться зняти всю приладову панель. Озброївшись плоскою і хрестоподібної викруткою, можна приступати до роботи, попередньо знявши плюсову клему з акумулятора.

Спочатку потрібно зняти пластмасові ручки з важелів управління краником отопітеля і повітряної заслінки і відкрутити гайку кріплення ручки обнулення добового лічильника, щоб вони не заважали знімати приладову панель ВАЗ 2107.

Далі потрібно хрестоподібної викруткою викрутити шуруп, захований за заглушкою поруч з вищезгаданими важелями. Панель приладів звільнена, залишилося виконати кілька простих маніпуляцій, щоб зняти її повністю і приступити до ремонту:

• Відкрутити гайку троса спідометра;
• Від'єднати шлангочку від економетра;
• Від'єднати три електричних роз'єму.

Після цього знімаємо панель приладів ВАЗ 2107 і приступаємо до заміни вийшли з ладу лампочок. Тут все абсолютно просто, виймаємо перегорілі і встановлюємо на їх місце нові.

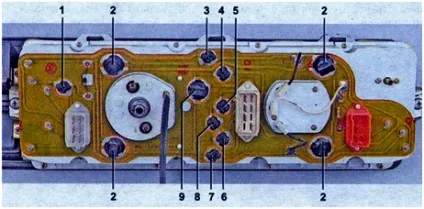

Таким чином, у ВАЗ 2107 виконується заміна і ламп підсвічування, і контрольних. Схема їх розташування приведена на рисунку.

Тут цифрою 2 позначені лампи підсвічування панелі приладів. Решта лампи є контрольними:

1. Рівня палива;
2. Покажчиків поворотів;
3. Системи управління двигуном;
4. Включення габаритних вогнів;
5. Тиску масла в двигуні;
6. Включення ручника;
7. Включення дальнього світла;
8. Заряду акумулятора.

Слід зазначити, що багато автолюбителів, діставшись до панелі приладів ВАЗ 2107, не заморочуються банальним ремонтом і виконують тюнінг підсвічування. Для цього, замість звичайних лампочок встановлюють світлодіоди відповідного розміру. Завдяки такій модернізації, освітлення працює більш ефективно. Слід лише правильно підібрати опір (резистор), що включається в ланцюг послідовно зі світлодіодами. Крім цього, можна наклеїти на прилади стильні шкали замість сумовитих стандартних. Ще одним варіантом реалізації світлодіодного підсвічування є установка освітлювальних елементів не на штатні місця, а по периметру панелі. Такий спосіб вимагає великих матеріальних витрат, але і результат виходить більш ефектний.

Збірка приладової панелі виконується в зворотній послідовності:

• Послідовно підключають електричні роз'єми, шлангочку економетра, трос спідометра;
• Встановлюють панель на її штатне місце;
• Фіксують її саморезом і ставлять на місце заглушку.
• Одягають на місце ручки і фіксують гайкою ручку обнулення добового лічильника.

В результаті освітлення приладів працює, завдання можна вважати повністю виконаною.
