Підставка-тумба для телевізора своїми руками
Ви можете заховати свою колекцію медіаносіїв за розсувними дверцятами, або приховати обладнання і використовувати відкриті полиці для демонстрації сувенірів. Вбудовані динаміки плоскоекранних телевізорів не відрізняються багатством звучання, тому на центральній полиці передбачено місце для гучномовців домашнього кінотеатру.
- Габарити: ширина - 2083 мм; глибина - 495 мм; висота - 718 мм.
- Прості прикраси у формі валиків створюють яскравий стильовий ефект.
- Трохи видозмінений варіант дизайну, представлений в кінці статті, додасть медиацентру зовсім інший вигляд.
- Попрактикуйтесь у виконанні ламельним з'єднань.
- Освойте поетапну збірку великих виробів, обходячись лише кількома струбцинами.
додайте прикрас
Незначні зміни можуть радикально змінити на краще стиль медіацентру. Наприклад, спробуйте замінити дверцята з плоскими фільонками на дверцята з арковими фігарейнимі фільонками. Оригінальні прикраси на передній цокольній планці Т і центральному верхньому горизонтальному бруску Р органічно доповнять дизайн.
Зберіть корпус

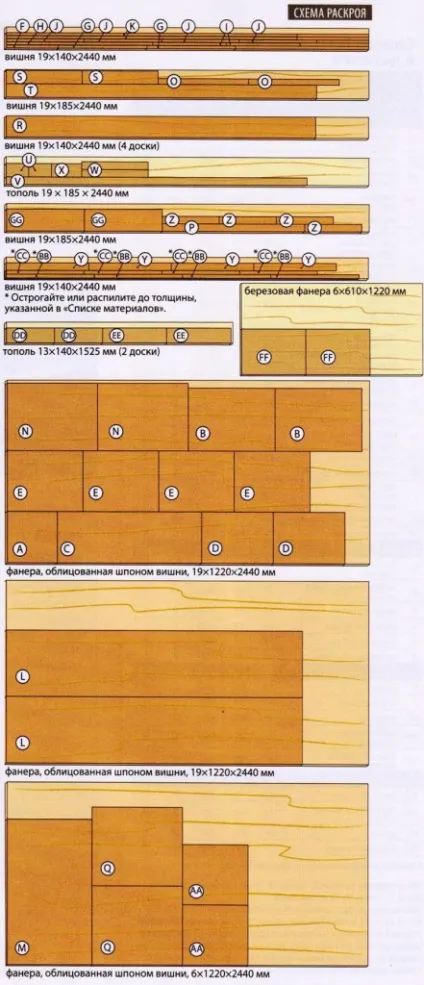

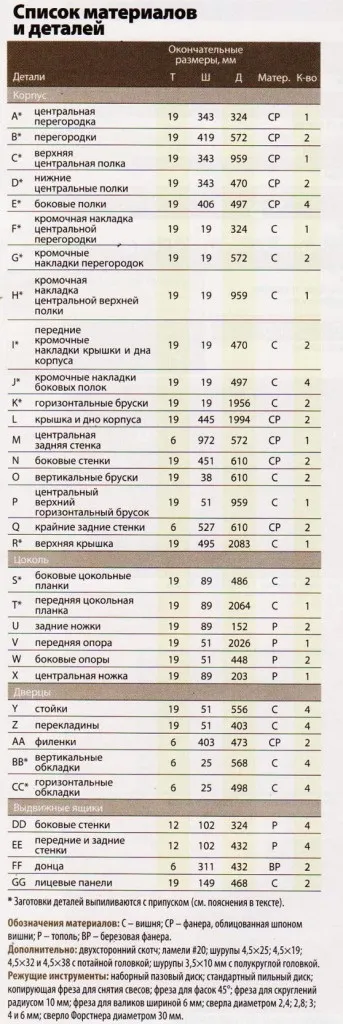

1. Випиляєте перегородки А, В і полки С-Е шириною, зазначеної в «Списку матеріалів», і довжиною, на 13 мм перевищує зазначену. З вишневих дощок товщиною 19 мм випиляєте п'ять брусків розмірами 21 × 2438 мм, з яких будуть виготовлені кромочні накладки F-J і горизонтальні бруски К.
Короткий рада! Зробіть накладки відразу ж. Багато фанерні деталі, з яких складається корпус, мають кромочні накладки з твердої деревини. Випив заготовки для накладок зараз, ви заощадите час і зможете обрізати їх до необхідної довжини в ході роботи.
2. З заготовок для кромок накладок випиляйте кромочні накладки F-J довжиною, що перевищує зазначену на 25 мм. Потім прикріпіть кромочні накладки (див. «Рада майстра» внизу) і обробіть їх врівень з деталями. Остаточно відшліфуйте бічні полиці Е наждачним папером № 220 і відкладіть їх в сторону.
Рада майстра
Ідеальна підрізування кромок накладок
Підрізаючи кромочні накладки відразу на двох полицях, можна не тільки заощадити час, що витрачається на установку, але і забезпечити стійку опору для підошви фрезера.
Випиляти кромочную накладку, точно відповідну товщині фанерною полки, - непросте завдання навіть для досвідчених професіоналів. Замість цього зробіть накладку трохи товщі фанери і довжиною на 25 мм більше остаточної довжини, а фанерну полку на 13 мм довшим, ніж потрібно. Приклейте накладку до полиці, притисніть струбцинами і дайте клею висохнути.
Щоб зрівняти накладку врівень з фанерою, скріпіть струбцинами дві полиці (або одну полицю і відповідний обрізок матеріалу), вклавши між ними проставлення. Зафіксуйте збірку в лещатах або прикріпіть до верстата струбцинами. Використовуючи фрезер з копіює фрезою, оснащеної нижнім підшипником, видаліть виступаючий край накладки (фото праворуч).
Потім, використовуючи поперечний (кутовий) упор пильного верстата з подовженою дерев'яної накладкою, обпиляєте один з торців полки. Кромочная накладка при цьому повинна бути звернена вперед. Потім переверніть полку (кромочная накладка при цьому як і раніше повинна бути спрямована вперед) і обпиляєте її до остаточної довжини.

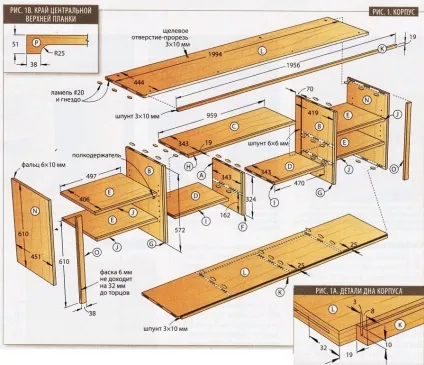

3. отфрезеруйте в деталях А-D гнізда для ламелей # 20 (рис. 1).
Прімечаніе.В центральної нижньої полкеD, там, де вона з'єднується з центральною перегородкою А, зробіть тільки два ламельним гнізда, щоб вони не заходили один на одного.

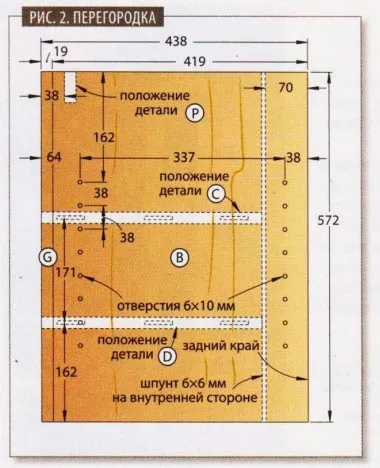

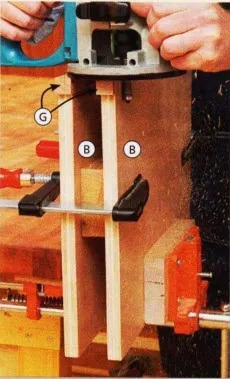

Встановіть в пильний верстат пазовий диск товщиною 6 мм і підійміть його на висоту 6 мм. Випиляєте шпунти з внутрішньої сторони перегородок В (рис. 2). Розмітьте і просвердлите отвори для полкодержателей.

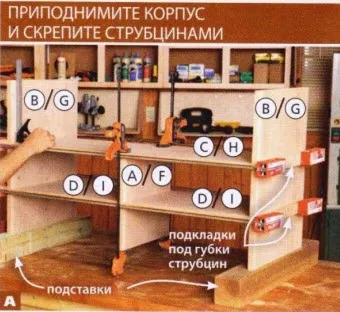

Зберіть без клею центральний вузол A-D, F-I і перевірте підгонку деталей. Розберіть вузол і відшліфуйте всі поверхні, після чого склейте вузол і зафіксуйте струбцинами, перевіривши його на прямокутність (фото А). Коли клей висохне, відшліфуйте передні грані деталей.
Використовуйте підставки, щоб створити простір для установки центральних струбцин, і підкладки під губки струбцин з обрізків пиломатеріалів, щоб захистити фанерні деталі від вм'ятин.
4. Випиляєте кришку і дно L корпусу. З решти заготовок для кромок накладок випиляйте два горизонтальних бруска До зазначеної довжини. Акуратно приклейте їх до кришки і дна корпусу (рис. 1а). Коли клей висохне, отфрезеруйте бруски врівень з фанерою. Встановивши в пильний верстат стандартний пильний диск з прямими зубами, випиляти в бруску шпунт шириною 3 і глибиною 10 мм (рис. 1а).
Перенесіть розмітку ламельним гнізд з центрального вузла на кришку і дно корпусу L. Потім зробіть в кришці і дні гнізда для ламелей # 20.

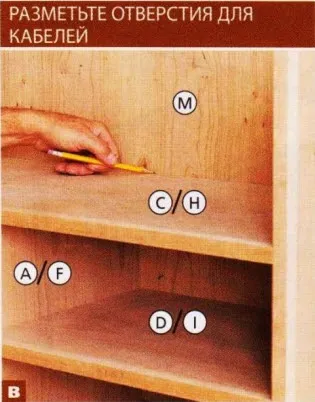

5. З'єднайте насухо центральний вузол A-D, F-I з дном корпусу L. Випиляєте центральну задню стінку М. Вставте задню стінку в шпунти перегородок В. Відзначте на задній стінці положення полиць (фото В). Вийміть задню стінку і тимчасово відкладіть її в сторону. Приміряйте насухо кришку корпусу L. Після цього зніміть її, відшліфуйте кришку і дно і приклейте їх до центрального вузла (фото З).
Щоб отвори для сполучних кабелів розташовувалися на одному рівні з полками, намітьте нижні краї отворів під час сухої збірки.
При складанні центральній частині корпусу переконайтеся, що перегородки У встановлені врівень із задніми краями кришки і дна L.

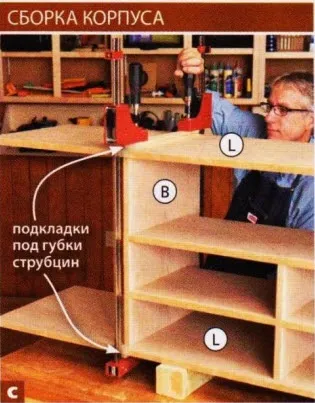

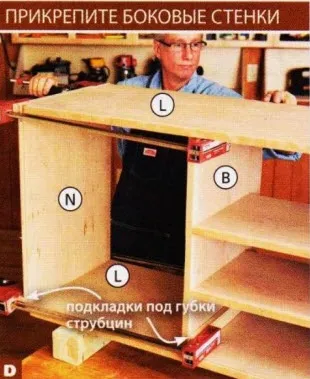

Центральні перегородки В служать опорою для струбцин при монтажі бічних стінок N. Щоб не пошкодити фанеру, підкладіть під губки струбцин підкладки, зроблені з обрізків.

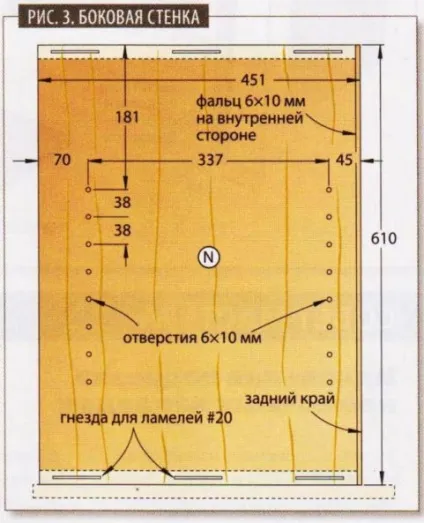

6. Випиляєте бічні стінки N. Виберіть гнізда для ламелей # 20 (рис. 3) в бічних стінках і відповідні гнізда в кришці і дні корпуса L. За допомогою пазового диска шириною 6 мм і накладки паралельного упору виберіть на круглопилковому верстаті фальци глибиною 10 мм з внутрішньої сторони бічних стінок. Розмітьте і просвердлите отвори для полкодержателей. Остаточно відшліфуйте бічні стінки, після чого приклейте їх на місце і зафіксуйте струбцинами (фото D).
Примітка. Переконайтеся, що передні кромки бічних стінок розташовані врівень з кришкою корпусу, а фальци бічних стінок суміщені з задньою крайкою кришки.

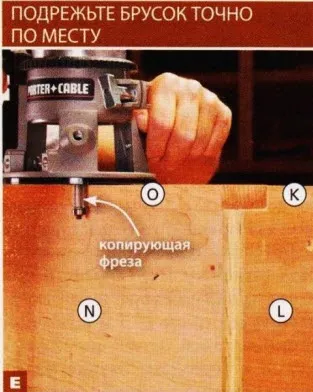

7. Випиляєте вертикальні бруски О. приклейте їх і притисніть струбцинами до корпусу вплот1гую до горизонтальних брусків К (рис. 1). Зніміть звіси копіює фрезою (фото Е). Тепер отфрезеруйте на зовнішній кромці кожного бруска неповну фаску шириною 6 мм (фото F, рис. 1).
Вертикальний брусок Про злегка виступає за фанерну бічну стінку N, і його неважко обробити врівень з нею.

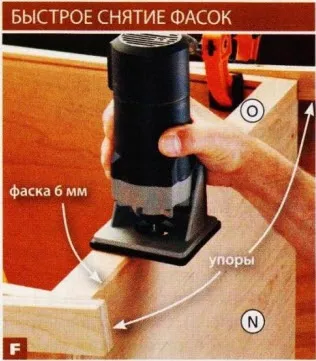

Прикріпіть до корпусу струбцинами упори з обрізків, тоді фаски не доходитимуть до кінців деталі приблизно на половину розміру підошви керамічного фрезера (приблизно 32 мм).
8. З вишневої заготовки товщиною 19 мм випиляєте центральний верхній горизонтальний брусок Р. підігнавши його по довжині до отвору між перегородками В. Розмітьте округлений виріз на кінцях бруска (рис. 1b, 5). Сформуйте виріз за допомогою стрічкової пилки або електролобзика, після чого відшліфуйте контур, доводячи його до лінії розмітки. Приклейте центральний верхній горизонтальний брусок до кришки корпусу з відступом 38 мм від передньої кромки (рис. 2).

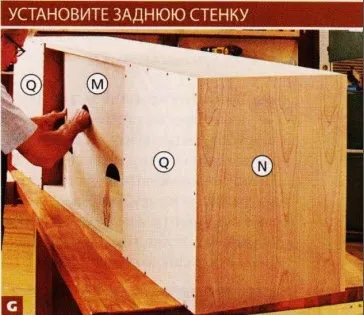

Вставте один край центральної задньої стінки М до відповідного шпунт. Потім зігніть задню стінку, взявшись за край отвору для кабелів, і вставте другий торець в протилежний шпунт.
9. Випиляєте крайні задні стінки Q. просвердлите отвори для шурупів, раззенкуйте їх і прикріпіть задні стінки до каркасу (рис. 5). Користуючись нанесеними раніше мітками, розмітьте і випиляти отвори для кабелів в центральній задній стінці М (рис. 4). Встановіть на місце центральну задню стінку (фотоG) і остаточно відшліфуйте зовнішні поверхні корпусу.
Оформіть цоколь і прикріпіть верхню кришку

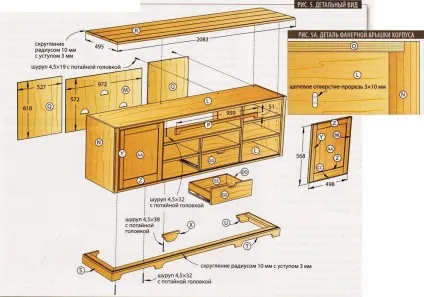

1. Склейте з дощок товщиною 19 мм щитову заготовку для верхньої кришки, розміри якої повинні бути трохи більше зазначених. На торцях і передній кромці заготовки отфрезеруйте заокруглення радіусом 10 мм з уступом шириною 3 мм (рис. 5). Свердлом діаметром 3 мм сформуйте в кришці корпусу L щілинні отвори-прорізи довжиною 10 мм (рис. 1 і 5а). Прикріпіть верхню кришку до кришки корпусу шурупами, укрученими через щілинні отвори.

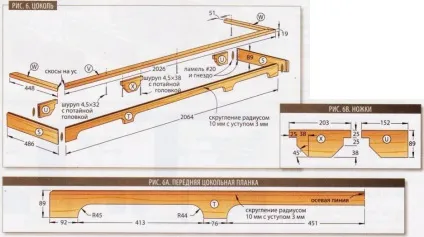

2. Випиляєте бічні S і передню Т цокольні планки шириною, зазначеної в «Списку матеріалів», і довжиною, що перевищує зазначену на 25 мм (рис. 6).
Короткий рада! Нехай малюнок текстури не переривається на кутах. Випиляєте бічні і передню планки послідовно з однієї довгої заготовки. Це створить ефект безперервного текстурного малюнка. На верхній кромці кожної з цокольних планок отфрезеруйте заокруглення радіусом 10 мм з уступом шириною 3 мм. Потім обпиляєте бічні і передню планки на вус, одночасно надавши їм остаточну довжину (рис. 6). Розмітьте округлений виріз на передній планці, начорно випиляйте його електролобзиком і відшліфуйте до лінії розмітки.
3. Випиляєте задні ніжки U. потім надайте їм форму (рис. 6b). Просвердлите в вушках задніх ніжок монтажні отвори діаметром 4 мм. У торцях бічних S. передній Т цокольних планок та задніх ніжок отфрезеруйте гнізда для ламелей # 20 в зазначених місцях. Потім склейте ці деталі один з одним.
4. Випиляєте передню V і бічні W опори, Обпиляєте їх кінці на вус (рис. 6). Просвердлите в опорах монтажні отвори діаметром 4 мм для шурупів, що з'єднують цоколь з каркасом, і раззенкуйте їх. Потім приклейте передню і бічні опори до зібраного цоколю S / T / U і притисніть їх струбцинами.
5. Розмітьте і випиляєте центральну ніжку X (рис. 6b). Просвердлите в її вушках монтажні отвори діаметром 4 мм. Покладіть корпус задньою стінкою вниз. Через просвердлені раніше монтажні отвори прикріпіть до корпусу шурупами цокольний вузол S-W і центральну ніжку.
Дверцята, висувні ящики, і готово!
Обпиляєте на вус кінці обрізків, які залишилися при виготовленні накладок, і встановіть на місце, притиснувши струбцинами, - спочатку для того, щоб перевірити підгонку, а потім, щоб правильно розташувати приклеюються обкладання.

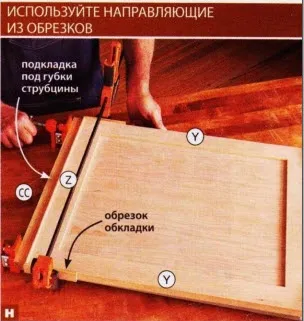

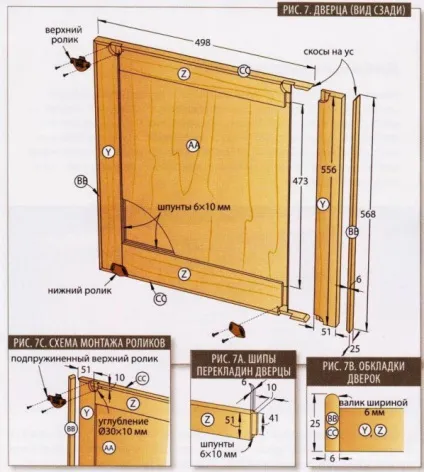

1. Випиляєте стійки Y і поперечини Z дверцят. Використовуючи пильний верстат з пазовим диском товщиною 6 мм, випиляєте по центру внутрішніх кромок стійок і перекладин шпунти глибиною 10 мм. Потім встановіть пазовий диск товщиною 10 мм на висоті 6 мм над столом і, додавши накладку паралельного упору, сформуйте на кінцях поперечин шипи (рис. 7а). Випиляєте фільонки АА. Зберіть дверцята без клею для перевірки з'єднань, а потім розберіть, склейте і зафіксуйте струбцинами, перевіривши на прямокутність виміром діагоналей.
2. З вишневих планок перерізом 6 × 25 мм випиляєте заготівлі для обкладок ВВ і СС завдовжки, що перевищує зазначену на 25 мм. Збережіть два коротких відрізка - вони будуть потрібні для вирівнювання обкладок при монтажі. Фрезою для валиків сформуйте на одній кромці кожної заготовки валик шириною 6 мм. Потім обпиляєте кінці обкладок на вус, обрізавши до остаточної довжини, і прикріпіть обкладання до дверцят (фото Н, рис. 7; 7b і 7с).
Прикріпіть до столика дриля допоміжний упор висотою 25 мм, намітьте шилом центри отворів для установки роликів і висвердлите поглиблення біля краю дверцят.

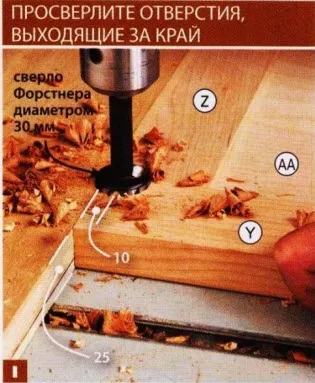

3. На свердлильному верстаті з допоміжним упором зробіть в дверцятах свердлом Форстнера отвори діаметром 30 мм і глибиною 10 мм для установки роликів (рис. 7, фото I).

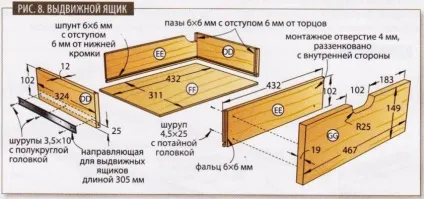

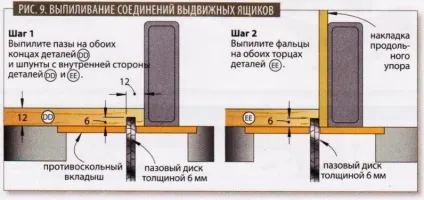

4. Випиляєте з заготовок товщиною 12 мм бічні DD і передні / задні ЇЇ стінки висувних ящиків (рис. 8). Обробіть деталі (рис. 9). Випиляєте днища ящиків FF. Зберіть висувні ящики насухо для перевірки. Розберіть ящики, остаточно відшліфуйте деталі, після чого склейте їх.
5. Розділіть дві пари телескопічних висувних напрямних довжиною 305 мм. Прикріпіть до ящиків відповідні частини напрямних, розташувавши їх центр на відстані 25 мм від нижнього краю ящика (рис. 8). Потім встановіть в отворах корпусу відповідні частини напрямних, використовуючи підкладки з оргаліту товщиною 6 мм. Вставте ящики в корпус.
6. З заготовок товщиною 19 мм випиляєте фальшпанели висувних ящиків GG. Розмітьте виріз (рис. 8), випиляти його стрічковою пилкою або електролобзиком і відшліфуйте до лінії розмітки. Потім приклейте на звороті фальшпанелей невеликі шматочки двостороннього скотчу. Відцентруйте фальшпанели в отворах, притисніть їх до передніх стінок ящиків і витягніть ящики з корпусу. Через передні стінки ящиків просвердлите в Фальшпанель отвори для шурупів і раззенкуйте їх. Зніміть фальшпанели і видаліть скотч, а потім прикріпіть фальшпанели шурупами.
7. Зніміть фурнітуру з дверцят і висувних ящиків. Відшліфуйте всі деталі, які цього потребують, наждачним папером зернистістю до 220 одиниць. Видаліть пил. Тепер нанесіть прозоре покриття. (Ми завдали три шари напівматового поліуретанового лаку з проміжним шліфуванням між шарами абразивом зернистістю 220 одиниць.)
8. Знову прикріпіть фурнітуру до висувним ящиків і вставте їх в корпус. Встановіть полкодержатели і полки. Знову прикріпіть ролики до дверцят і вставте дверцята на місце. За допомогою регулювальних ексцентриків зробіть зазори навколо дверцят однаковими. Поставте зверху величезний телевізор і можете насолоджуватися футбольним матчем.
