Підсилювач для навушників tda2822

Напруга живлення: 1,8 - 15 Вольт
Максимальна вихідна потужність: 1,4 Watt
Струм споживання при навантаженні: R = 32 Ohm і U = 6 V в режимі спокою 0.1 mA. а при роботі колишеться в межах 10-20ма.

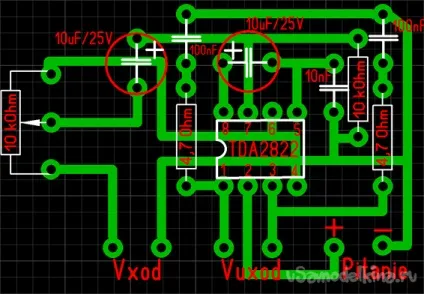

Трохи вище ви бачите схему невеликого підсилювача з використанням TDA2822. Гучність звуку можна регулювати за допомогою змінного резистора на 10 кОм. Джерело живлення 12 вольт буде ідеально підходити для живлення схеми (буде найвища вихідна потужність, без обліку опору динаміків), але вона буде працювати і від меншої напруги. Мікросхема не гріється взагалі, тому тепловідвід використовувати не потрібно. На першій платі під вхід, вихід і живлення виведені окремі великі гвинтові кріплення.

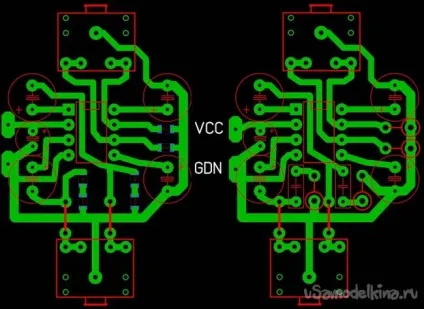

Друковану плату можна скачати тут: pcb2822.rar [19,59 Kb] (cкачиваний: 715)

pcb2822.rar [19,59 Kb] (cкачиваний: 715)

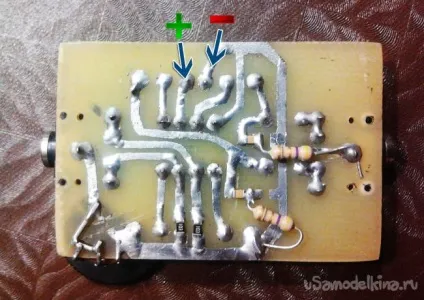

Я вирішив зробити підсилювач за другою схемою з використанням резисторів (10k, 4,7) і керамічних конденсаторів 100 нФ для поверхневого монтажу (smd). На фото доріжки намальовані цапонлаком і парнаментним маркером і готова плата після витравки в хлорному залозі.

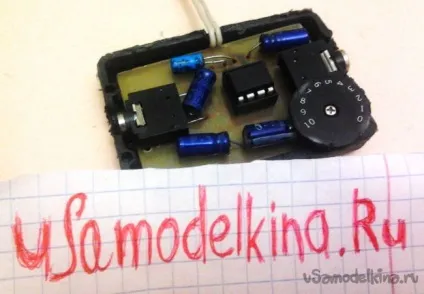

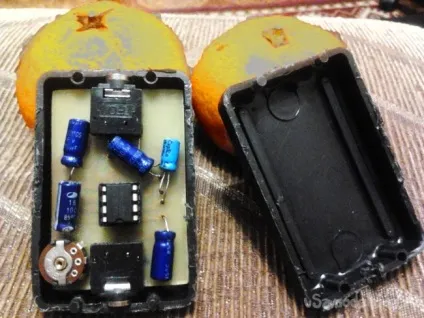

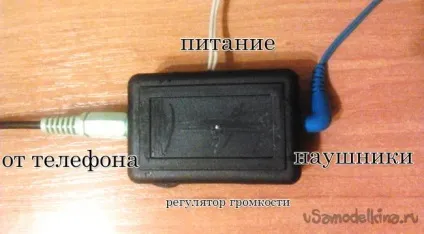

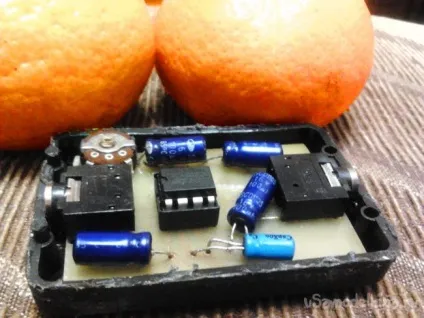

Ідеально для моєї плати підійшов корпус NM5 з розмірами 57x38x19 і смішний ціною. Плата в нього влазить ідеально, для гнізд входу і виходу просвердлюємо отвори потрібного діаметру. У корпусі ще залишається місце для джерела енергії. На мій погляд, найкраще туди буде запхнути літій-полімерний акумулятор разом з модулем зарядки, наприклад, від ЮСБ. У підсумку ми отримуємо відмінний, зручний, компактний підсилювач для навушників і невеликих динаміків за мізерну ціну.

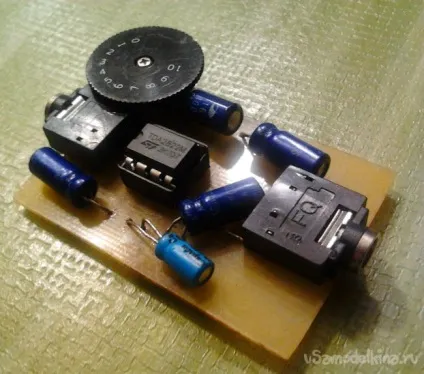

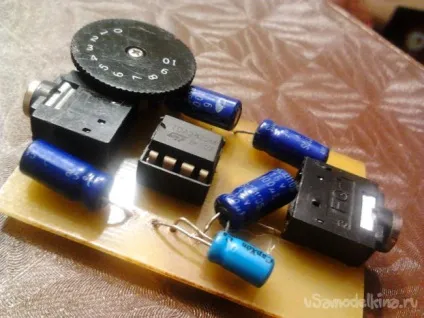

Цей підсилювач я використовував для невеликих комп'ютерних навушників, звучання виявилося досить непогане, але на високому рівні гучності якість звуку помітно падає. Зібрав схему, як бачите, використовуючи TDA2822 в DIP-8 корпусі, а на плату для зручності припаяв колодку. Від опору навушників і напруги живлення буде залежати вихідна потужність, нам багато не треба, не хочемо ж ми оглухнути. Бажано, щоб динаміки були 2x1W / 4 Ohm.
