Підлогові газові котли з коаксіальним димарем

Саме слово «коаксіальний» означає «одне в іншому». Для димоходу це принцип «труба в трубі». Такий димар для газового котла є конструкцією двухконтурной - труба з меншим діаметром поміщена в трубу з великим діаметром. Усередині ці труби з'єднуються між собою за допомогою спеціальних перемичок, які запобігають їх зіткнення.

Так виглядає коаксіальний прилад

Щоб не морочитися в пошуках невід'ємних елементів систем газового опалення: відповідних труб для димоходу і подовжувачів, доцільніше придбати весь комплект цілком. По-перше, це має заощадити багато часу, по-друге, такого роду димохід, званий коаксіальним, оснащений сталевими або пластиковими трубами, напевно виявиться більш безпечним і довговічним, адже деталі, починаючи від трійників, відводів і закінчуючи переходами і фланцями з нержавійки в димоході максимально повинні один одному відповідати.

Якщо ви не цілком собі уявляєте, яка саме потрібна труба димоходу для вашої системи опалення, будь то газовий котел, камін, піч або колонка, напевно, краще буде звернутися за допомогою до фахівців. Ті, зробивши огляд і обмір приміщення, підберуть оптимальний варіант. І, що важливо, допоможуть з доставкою та монтажем (послуги таких фахівців, до речі кажучи, передбачені чи не в кожному магазині з числа спеціалізуються на димоходах для газових котлів та супутнього нагрівального обладнання).

Щоб будь-який генератор тепла (за винятком, мабуть, електричного) працював стабільно, в системі має бути передбачено відведення газів, що утворюються в процесі спалювання палива. До того ж, як усім відомо, власне горіння (як процес) можливо лише тоді, коли забезпечений безперервний достатній приплив повітря. В іншому випадку ми маємо неповне згоряння палива. Чим коаксіальний димохід для газового котла дійсно відрізняється від звичайного димоходу, розглянемо в статті.

Монтаж димоходів подібного типу виконується, як правило, з котлами, які мають закриту камеру згоряння, це зазвичай прилади підлогового (або настінного) типу, що розміщуються на будь-якому з поверхів. Напрямок димоходу визначається індивідуально в кожній окремій ситуації. Димохід розташовують як у вертикальній, так і горизонтальній або похилій площині.

Звернути увагу! З метою пожежної безпеки димохідні отвір повинен бути вище котла не менше, аніж на півтора метра. Саме отвір повинен незначно перевищувати діаметр власне труби. При виведенні її назовні треба трубу трохи нахилити (кут більше 3 град.), Щоб забезпечити відтік конденсату. Для запобігання можливих засмічень воздуховода вихід розташовують не ближче півтора метрів від поверхні грунту.

Як коаксіальний димохід виглядає в приміщенні

В котлах з примусовою циркуляцією використовується завжди саме горизонтально розташований димохід. Якщо відсутній (або, м.б. утруднена) можливість виходу труби через одну зі стін безпосередньо на вулицю (причиною можуть бути недостатня ширина вулиці або близько розміщені вікна), тоді використовується вертикальний варіант коаксіального димоходу.

При монтажі використовують т.зв. коаксіальні не тільки коліна, але також фланці, хомути, адаптери. Щоб уникнути порушення дизайну приміщення можна купити декоративні накладки, підібравши їх в стиль загального інтер'єру. При необхідності подовжити трубу скористатися варто тільки хомутами, не застосовуючи інших підручних засобів типу герметиків і клеїв.

Це те, що повітря для ефективного процесу горіння береться ззовні (а не з приміщення). Проста піч забирає з приміщення кисень, що вимагає частого провітрювання. Принцип функціонування коаксіальних димоходів дещо інший - тут у внутрішню трубу надходять продукти горіння, зате зовнішня служить притоку свіжого повітря.

Що це дає

Подібною конструкцією вирішується відразу ряд проблем, властивих звичайним опалювальних приладів і димоходів. Надаємо вам це оцінити.
Вступник ззовні повітря приходить вже гарячим, бо нагрівається внутрішньої трубою за рахунок проходять по трубі досить гарячих продуктів горіння. Це у великій мірі знижує теплові втрати, в результаті як збільшуючи ККД всієї системи;
Підвищений ККД призведе до повного спалювання природного газу. У підсумку в атмосферу не будуть викидатися частинки НЕ догоревшей палива, що підвищить екологічність котла;
Велике значення має той факт, що труба всередині при передачі частини свого тепла трубі зовнішньої віддає частину тепла і остигає. Даний момент знижує частково пожежонебезпека;
Всі опалювальні процеси з самого моменту надходження повітря і до відведення продуктів горіння йдуть закрито - в камері згоряння. Відповідно не треба турбуватися з приводу додаткової вентиляції, адже в приміщення не повинні потрапити ні дим ні чадний газ;
Наявність великої різноманітності в розмірах труб, це стосується і зовнішніх, і внутрішніх, дає можливість підібрати коаксіальний димохід для газового котла практично будь-якої потужності;
Компактність дозволяє економити чималий простір усередині приміщення;
Мали справу з подібним обладнанням відзначають простоту монтажу (це відноситься як до самого котла, так і коаксиальному димоходу). Також говорять і про порівняно легкої експлуатації та сервісі подібної опалювальної системи.
Природно, якщо допустити відверті ляпи в монтажі коаксіального димоходу, можна не отримати його переваг. Це стосується і безпеки та екологічності. Так що питання правильності монтажу дуже важливий.

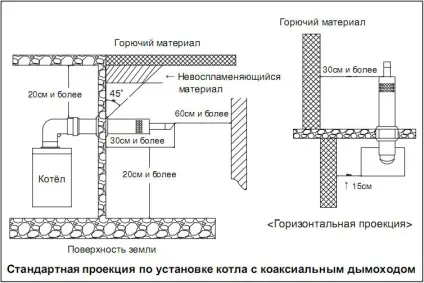

Схема розміщення коаксіальних димоходів

А тепер пропоную ознайомитися з коаксіальними димоходами на конкретних прикладах.
