облагороджування труби

Пріоритетне місце монтажу флюгера - труба на даху, яка є невід'ємною деталлю в системі опалення. Щоб продовжити період її експлуатації і зробити умови для установки флюгера, над трубою потрібно зробити димніков. Головні функції захисного ковпака:

обмежує потрапляння опадів;
перегороджує шлях маленькому сміттю;
перешкоджає проникненню птахів;
зменшує ризик загоряння від іскор.

Крім практичних параметрів, димніков грає декоративну роль, будучи базисною основою для установки флюгера. Форми, які можна надати димника при обладнанні своїми руками, дуже різні:

імітація дво- або четирехскатной даху;
конусоподібний грибок;
арочна захист;
пласка поверхня.

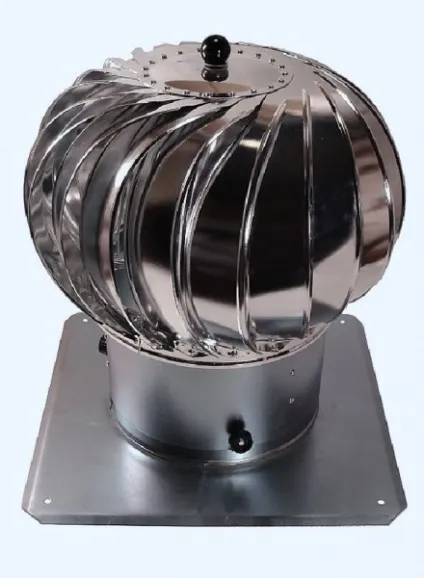

Часто виникають ситуації, коли пориви сильного вітру задувають в трубу, перешкоджаючи виходу продуктів горіння. В даному випадку потрібно зробити незвичайну конструкцію димника у вигляді дефлектора, яка нарощує тягу. Зовнішній вигляд дефлектора флюгера може отримувати різні обриси залежно від варіантів виробництва. Конструкція, виконана в виробничих умовах, представлена на фото нижче:

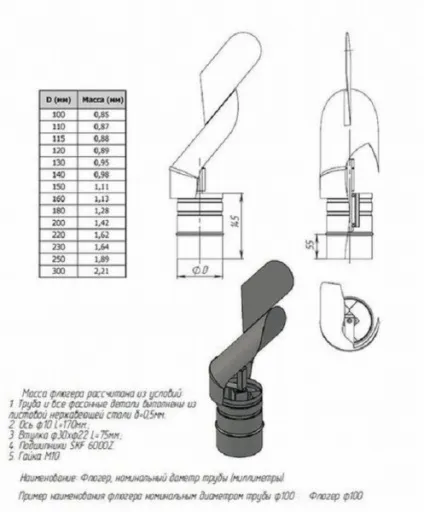

При бажанні змайструвати своїми руками зручний флюгер димніков, краще звернутися до моделі, зображеної на фото:

виготовлення дефлектора

Є кілька варіантів облаштування своїми руками димника у вигляді дефлектора флюгера.

Зауваження! Строго встановлених габаритів димника не існує. Розміри кожної конструкції розраховують персонально під трубу.

Щоб зробити вірно своїми руками надійний дефлектор, потрібно дотримуватися встановлених пропорцій:

Висота флюгера димника підбирається до внутрішнього перетину димоходу в співвідношенні 1,7: 1.
Ширина конструкції більше діаметра димової труби в 1,3 рази.

На фото наведені приклади різних конструкцій дефлектора флюгера:

Для роботи можна використовувати:

лист оцинкованого заліза;
нержавіючу сталь;
мідь.

Виготовлення своїми руками дефлектора флюгера включає кілька кроків:

Розробка ескізу деталей димника (дифузора, ковпака і циліндра). Зробити проект краще на цупкому картоні.
Шаблони дефлектора переносяться на метал, після цього вирізують.
З'єднання окремих частин можна зробити різними методами: фіксацією заклепками, за допомогою болтів або зварювання.
Для установки дефлектора флюгера буде потрібно кільце з підшипниковий вузлом. Цей пристрій забезпечує обертання димника.

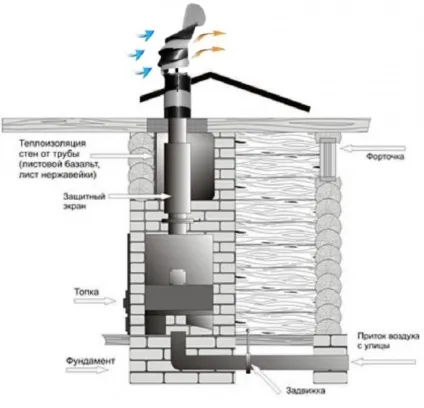

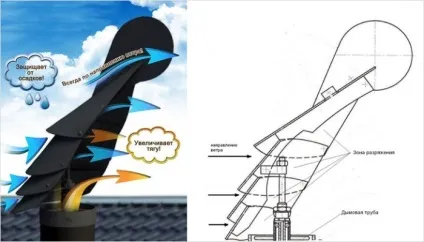

Схема установки своїми руками дефлектора і принцип його дії наведені на фото:

функції флюгера

Демонструвати напрямок вітру - конкретно це історично сформована функція флюгера закріпилася в свідомості людей. Всі конструкції можна умовно поділити на чотири типи:

Флюгер Вильда крім направлення, дозволяє знайти силу вітру.
Метеорологічний пристрій з найбільшою точністю встановлює напрямок руху повітряних мас.
Дефлектор флюгер. про який ми ретельно повідали раніше, запобігає задування вітру в трубу, захищає її від опадів і відразу нарощує тягу.
Механізм з пропелером дозволяє знайти інтенсивність руху повітряних потоків.

В даний час це здебільшого предмет декоративного дизайну, тому багато умільці винаходять унікальні моделі флюгерів, які залучають екзальтовані погляди перехожих.

Головні елементи

Незалежно від обраної моделі, для правильної конструкції флюгера буде потрібно зробити головні деталі:

Корпус. Для його виробництва слід мати під рукою лист металу відрізком близько 15 см.
Розу вітрів збирають із залізних прутів, з'єднаних під кутом 90о. На їх кінцях фіксують букви з позначенням сторін світу.
Флюгарка у вигляді залізної стрілки показує напрямок вітру.
Зібрати воєдино всі елементи потрібно на осі, для якої беруть арматурний стрижень.

Унікальна конструкція флюгера, яку під силу зробити людині, яка володіє здібностями роботи з металом, зображена на фото нижче:

Велика кількість пристроїв

Відсутність професійних навичок обробки металу не є перешкодою для виробництва необхідної конструкції. Фантазія і творчий підхід дозволяє зробити простий пристрій для визначення напрямку вітру з наступних підручних матеріалів:

листів фанери;
дерев'яних брусків;
пластмасових пляшок;
компакт-дисків.

Принципово! При використанні дерев'яних елементів не можна посилено затягувати кріплення конструкції. Це призведе до порушення роботи пристрою, виготовленого своїми руками.

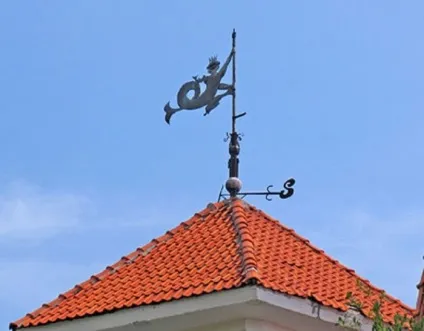

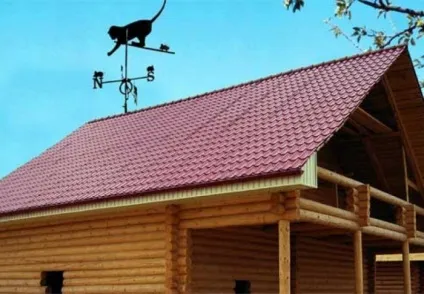

Спрямована на певну тематику спрямованість фігурок, що вінчають флюгер. дуже різноманітна. Це можуть бути кораблі, тварини, птахи, смішні фігури людей або казкових персонажів. Подивіться на фото найпоширеніші варіанти конструкцій:

конструювання літака

Проявити творчі нахили дозволяє виготовлення своїми руками конструкції в формі літака. Вся робота складається з 2-ух головних блоків - спорудження конкретно фігури літального апарату і облагороджування штока для його кріплення. Приблизні розміри літака при проектуванні: довжина - 50 см, розмах крил - 30 см.

Принципово! Конструкцію краще зробити з легкого матеріалу: фанери, пінопласту та інше. Це забезпечить безперешкодне обертання літака на осі штока.

Для облаштування штока буде потрібно приготувати:

Залізну трубу достатньої довжини. У верхній частині нарізається різьба, зворотний край поміщається в підшипник. Кращий діаметр внутрішнього кільця трубки більше 10 мм.
Залізний пруток в ролі осі флюгера. Його діаметр повинен відповідати підшипника на корпусі.
Роза вітрів фіксується на кінець труби, яка має різьбленням.
Ось вставляється в наскрізний отвір таким чином, щоб деталі майбутнього флюгера у формі літака щільно розташовувалися в кільці підшипника.
Важливий етап - перевірити ступінь чутливості конструкції. Для контролю легкості ковзання осі флюгера потрібно задати рух. Зауваження! Для захисту корпусу конструкції від води, зверху нього приварюється металевої або мідний ковпачок.
Обчисливши необхідний розмір осі флюгера, зайву частину підрізають.
Літак фіксують на шток з невеликим нахилом. Потоки вітру, що потрапляють на крило, надають руху конструкцію.

аспекти установки

До закріплення конструкції з літаком на даху будинку, попередньо потрібно зробити набивання корпусу солідолом. Далі приступають до регулювання рози вітрів, за допомогою компаса покажчики виставляють відповідно до сторін світу. Після попередніх процедур переходять до монтажу пристрою. Установку конструкції флюгера у вигляді літака можна зробити декількома методами:

застосовуючи залізні розпірки, які фіксуються на димохідної трубі;
приваривши до корпусу пристрою для визначення вітру круглий фланець;
за допомогою плоских металопрофілей або хомутів.

Грамотний установка конструкції забезпечує рух флюгера у формі літака навіть при незначному подиху вітру.

Порада! Для використання залізного пристрої як громовідвід один край дроту з металу фіксують на флюгері, а зворотний заземляють на 1,5-2,0 м.

І ще кілька порад професіоналів:

Для правильної роботи пристрою його установка на дах виробляють із застосуванням рівня. Шток повинен стояти строго вертикально.
При фіксації до димохідної трубі комфортно використовувати залізні скоби або хомути.
Чітка робота флюгера імовірна при своєчасному змащення підшипника.

Безпомилкове проектування і вірно підібраний матеріал - 1-ий крок до створення на технічному рівні чіткої конструкції, будь то пристрій для визначення напрямку вітру або дефлектор флюгер. Важливим є крок його монтажу на дах. Ретельно продумана послідовність робіт забезпечить прекрасне декоративне оформлення труби разом з практичним призначенням конструкції.
