Підключення трифазного розетки

Розглянемо підключення трифазного розетки на прикладі моделі ABB 416RS6. Це трифазна настінна розетка з кришкою, призначена для монтажу на поверхні і виконана відповідно до специфікації міжнародної електротехнічної комісії, IEC 60309.

Розетки такого типу, незалежно від виробника стандартизовані і їх підключення виконується практично однаково, тому дана інструкція також підійде для трифазних розеток інших фірм: IEK, DKC і інших.

Найчастіше такою силовою роз'єм використовується з промисловим одно- і трифазним обладнанням, в умовах квартири або приватного будинку за допомогою нього зручно підключати до мережі електричні котли, водонагрівачі, тепловентилятори і т.п.

Приступаємо до установки та підключення трифазного розетки

Для того щоб правильно виконати підключення трифазного розетки, в першу чергу її необхідно розібрати на складові частини. Для цього відкручуємо два кріпильні гвинти. розташованих на лицьовій стороні силового роз'єму.

Тепер стає видно, що трифазна силова розетка АББ складається з:

- Кільця ущільнювача з внутрішнім отвором 20мм

Крім того, в комплекті є гумова заглушка, що застосовується у випадках, коли силовий кабель підходить до гнізда приховано, в стіні і вводиться в розетку безпосередньо через отвір в підставі або ж, коли він прокладений без додаткової пвх гофротруби. У цих випадках в заглушці робиться отвір необхідного розміру, для найбільш щільного контакту з силовим електричним кабелем при підключенні.

Тепер, нам необхідно закріпити, в заздалегідь обраному на стіні місці, підстава трифазної розетки. Для цього прикладаємо його до місця установки і вирівнюємо строго за рівнем. Потім відзначаємо за допомогою олівця або маркера положення кріпильних отворів, що знаходяться по кутах підстави силового роз'єму.

Залежно від матеріалу стін, на яких виконується установка і підключення трифазного силового розетки, вибирається спосіб кріплення. У нашому випадку, стіна цегляна, тому робимо отвори за допомогою перфоратора, діаметром 6 мм. Якщо ж силовий роз'єм встановлюється на стіні, виконаної з дерева, піноблоку, гіпсу і т.п. можна закріплювати його на саморізи, додатково не проробляючи отвори.

Далі за допомогою дюбель-цвяхів або пробок з саморізами, підстава розетки надійно фіксується на стіні.

Тепер до підключення готуємо вступної силовий кабель. Його необхідно прокласти до трифазної розетки і завести в основу. У нашому випадку застосовується кабель ВВГнгLS 5x2.5мм.кв. прокладений в захисній пвх гофре діаметром 20мм, до роз'єму він прокладений відкрито, по стіні.

ВАЖЛИВО! Підключення трифазного розетки необхідно проводити тільки в знеструмленій мережі. Переконайтеся, що в місці установки кабель не знаходиться під напругою.

Відміряємо кабель так, щоб захисна гофрована ПВХ труба заходила в трехфазнуюю розетку приблизно на 20-30мм, а сам силовий кабель на 80-100мм.

При цьому необхідно заздалегідь, до підключення, надіти на гофру кільце ущільнювача з комплекту поставки розетки. А потім відрегулювати його положення так, щоб кільце вільно входило в призначені для цього пази підстави силового роз'єму і не було зайвого натягу гофрованої труби або стиснення.

Тепер займемося безпосередньо підключенням силового кабелю. Знімаємо захисну поясний ізоляцію так, щоб від краю вже отрегулированного на гофре кільця ущільнювача залишалося приблизно 30-40мм обплетення. Після чого маємо жили кабелю в потрібному порядку і знімаємо з них ізоляцію на 10-12мм.

Зверніть увагу, що жила захисного заземлення повинна бути дещо коротший інших, а ізоляції знімається з неї більше. Найзручніше визначити довжину жив досвідченим шляхом, встановивши механізм трифазного розетки в основу і підібравши оптимальне співвідношення.

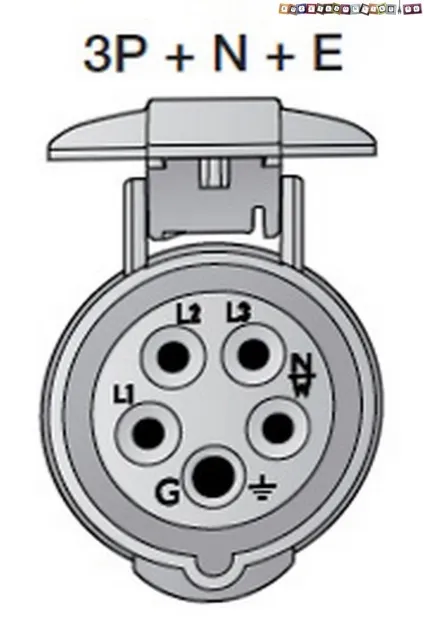

Головне правильно розподілити жили силового кабелю по відповідних клем роз'єму. Для цього давайте розглянемо схему підключення трифазного розетки. На цій схемі промарковані роз'єми трифазної розетки, якщо дивитися на неї з лицьового боку, з боку підключення вилки (штекера) на 380В.

СХЕМА трифазний силовий РОЗЕТКИ

Для того, щоб правильно підключити дроти до трифазної розеткою, навпроти кожної гвинтовий клеми з тильного боку, нанесені відповідні маркування, вони, відповідно, дзеркально відрізняються від схеми представленої вище.

Схема підключення проводів до трифазної розетки

Що кажуть нам позначення L, N, PE і деякі інші в електриці, ми вже розглядали тут. Для підключення ж трифазної розетки, потрібно знати наступні позначення і відповідні їм колірні маркування проводів:

L2 - Коричневий (Білий з коричневою смугою)

L3 - Чорний (Білий з чорною смугою)

N - Синій (Білий з синьою смугою)

G - Жовто-зелений

Важливо дотримуватися правильний порядок проходження фаз, тобто підключати дроти до трифазної розетки строго відповідно маркування, згідно зі схемою.

Після того, як всі жили силового кабелю підготовлені і правильно встановлені в клемах розетки, затягуються кріпильні болти.

Залишилося лише встановити захисну кришку і затягнути фіксують її гвинти. На цьому установка і підключення трифазного розетки завершена.

А ось виглядає (див. Зображення нижче) трифазна силова розетка з підключеною до неї відповідної виделкою на 380В. Установку трифазної вилки до живлячої кабелю електрообладнання, розрахованого на підключення до напруги 380 В, розглянемо в наступній статті - "Підключення вилки 380 вольт".

Більшість енергоємних трифазних електропристроїв поставляється виробниками без силових вилок, тому інформація по їх монтажу повинна вам бути корисною, якщо вже ви встановлюєте і підключаєте силову трифазну розетку.
