Підключення розетки rj-45 схема, відео підключення

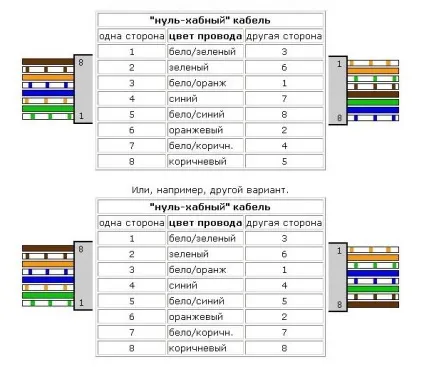

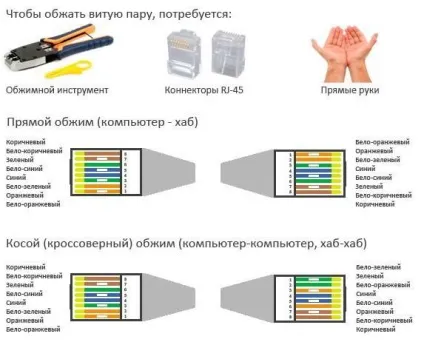

Схема підключення розетки RJ-45

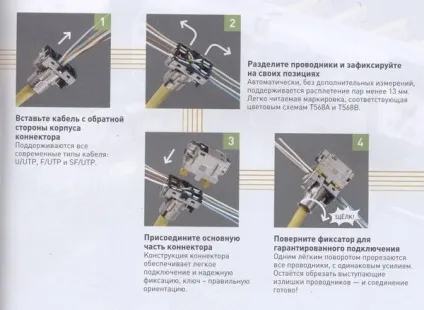

Схема підключення розетки RJ-45 не представляє ніякої особливої складності. Видаливши зовнішню ізоляцію з кабелю на два три сантиметри, розплітаємо 4 парні жили і очищаємо їх від ізоляції, бажано спеціальним ножем (Стрипер). Розкриваємо корпус для внутрішнього підключення розетки RJ-45. Бачимо, що всі контакти виділені певним кольором відповідним потрібного проводу так, що помилитися буде важко. Очищати дроти потрібно з таким розрахунком, щоб провід, що виходить з корпусу, був укритий зовнішньою ізоляцією, а оголена частина була лише в місці контакту з засувкою. У мережевих розетках для підключення RJ-45 Legrand очищати ізоляцію з кручених пар не обов'язково.
Контакти цих розеток самі пробивають захисну оболонку проводу. Моделі цих марок зарекомендували себе надійністю, красою і простотою підключення. Засувки контактів розетки RJ-45 працюють на утримання, і слід просто прикласти до них відповідний провід і натиснути на нього зверху ножем або тонкої викруткою або закрити спеціальний затискач, передбачений в деяких моделях розеток. Переконавшись, що контакти надійно утримують дроти у всіх точках, вставляємо розетку в гніздо в стіні і загортаємо кріпильні болти до моменту утримання розетки в потрібному положенні. Прикручуємо або одягаємо верхню кришку. У разі якщо шнур живлення підключений до станції розетку RJ-45 можна відразу ж використовувати за призначенням. Провід від станції необхідно прибрати в стіну або в спеціальний провідний канал.
У деяких випадках має сенс для підключення подвійна розетка RJ-45, так як для кожного комп'ютера необхідний свій порт для з'єднання з мережею. Принцип підключення і установки у них той же.
Бажаємо вам удачі і швидкого інтернету.
