Підключення контактів на передню панель

Іноді буває так, що потрібно «перекинути» вміст «системника» в інший корпус, а книжка (керівництво), як зазвичай десь загубилася. Нічого страшного, 90 відсотків материнських плат використовують вказаний нижче варіант.

Контакти розташовані: один ряд всі парні, інший все непарні. На зображенні вище вказана одиниця, ось цей ряд не парний, відповідно протилежний, парний.

1 - 3 контакти - індикатор звернення до жорсткого диска;

2 - 4 контакти - світловий індикатор живлення;

5 - 7 контакти - кнопка перезавантаження (Reset);

6 - 8 контакти - кнопка включення живлення (Power).

А ось в системних платах ASUS трохи інакше розташовані контакти. Але зате навпроти кожного контакту вказана абревіатура.
Для тих, хто відчуває труднощі з розшифровкою цих букв:

PLED або Power Led - сигнал харчування (світлодіод)

HDD LED - сигнал роботи IDE (HDD) жорсткого диска (світлодіод)

PWRSW або Power Switch - кнопка харчування (включення)

RESET - кнопка скидання (перезавантаження)

SPEAKER - Динамік системний

Головне не переплутати +5 і GND - це крайні контакти.
+5V також позначається іноді як VCC, а середні DATA - і DATA + на всіх нових системних платах +5 вольт розташовується з краю контактної площадки, а "земля" близько незадействованного контакту, як видно на зображенні. На старих системних платах (перші на сокеті 478 і старі сокет 370) зустрічається, коли один ряд перевернуть на 180 градусів.

За USB-ще зустрічається кольорове маркування на коннекторе від корпусу:

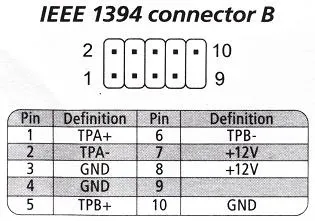

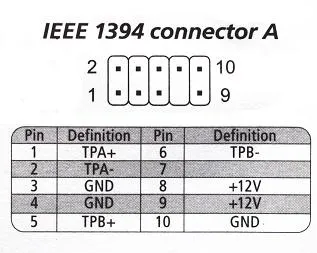

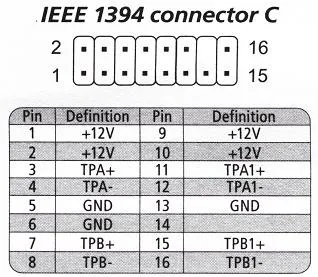

IEE1394
Найпоширеніша терморегулятори:

І дві зустрічаються набагато рідше але все ж.

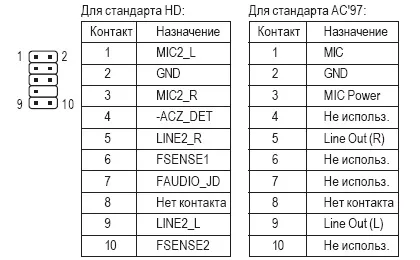

Висновок звуку на передню панель. Розташування контактів так само у вигляді парних і не парних рядів.

Описувати HD я поки не буду, почнемо з AC97:

Pin Signal Name Function

1 AUD_MIC Front Panel Microphone input signal - Вихід мікрофона на передню панель;

2 AUD_GND Ground used by Analog Audio Circuits - Земля, маса, мінус - як завгодно;

3 AUD_MIC_BIAS Microphone Power - Що то пов'язане зі зміщенням звуку на мікрофоні;

4 AUD_VCC Filtered +5 V used by Analog Audio Circuits - 5 вольт харчування для звуку;

5 AUD_FPOUT_R Right Channel Audio signal to Front Panel - Вихід правого каналу на передню панель;

6 AUD_RET_R Right Channel Audio signal to Return from Front Panel - Вхід правого канал на передню панель;

7 HP_ON Reserved for future use to control Headphone Amplifier - Зарезервовано для використання в майбутньому;

8 KEY No Pin - Безглуздий контакт;

9 AUD_FPOUT_L Left Channel Audio signal to Front Panel - Вихід лівого каналу на передню панель;

10 AUD_RET_L Left Channel Audio signal Return from Front Panel - Вхід правого каналу на передню панель.

Зазвичай ми маємо колодку або окремі контакти з загадковими написами:
