Підключення кондиціонера до електричної мережі - варіанти і етапи робіт

Кондиціонер сьогодні широко увійшов в наше життя, як високотехнологічне обладнання, здатне забезпечити відповідний мікроклімат в будь-якому приміщенні, і тому при його установці у себе ви повинні знати, яка оптимальна електрична схема підключення кондиціонера до вашої побутової електромережі.

Підключення електроживлення до кондиціонера загальні питання.

Роботи по підведенню електроживлення до кондиціонера наступні:

Проводиться монтаж кабелю, що з'єднує зовнішній і внутрішній блоки пристрою. Другий кабель повинен з'єднати внутрішній блок кондиціонера з електрощитової або, в крайньому випадку, електричної розетки. Виходячи з споживаної кондиціонером потужності, його або включають в діючу електромережу, або до її внутрішнього блоку підводиться окрема електролінія, що підключається в електрощитовій за допомогою окремого автомата.

Монтаж електропроводки ведуть в зроблені в стіні штроб, використовуючи гофровані рукави або за допомогою використання спеціальних декоративних коробів.

Ця електрична схема підключення кондиціонера використовується у випадках, коли на лінії підключення кондиціонера немає потужних енергоспоживачів, монтаж кондиціонера проводиться за тимчасовою схемою, що встановлюється кондиціонер малопотужний або є віконного або мобільного типу, а також якщо діюча в приміщенні електрична мережа здатна витримати навантаження від роботи кондиціонера.

На електролінії від розетки до кондиціонера обов'язкова установка автомата на потужність, як мінімум 20 А. Така мережа також повинна бути обладнана УЗО (пристрій захисного відключення).

Підключення внутрішнього блоку пристрою кондиціонування з окремою лінією електроживлення.

Цей спосіб підключення кращий, бо захищає електромережу та обладнання від можливих перевантажень і коливань напруги в ній. Обов'язкові вимоги до монтируемой окремої лінії електроживлення наступні:

• Електрощиток повинен бути облаштований заземленням.

• У щитової, на лінії живлення до кондиціонера для її захисту від перевантажень ставиться автомат.

• Змонтована електропроводка повинна бути мідною, з перерізом не менше 3 х 2,5 мм.

Ця проводка робиться також трижильним електрокабелем з перетином 3 х 2,5 мм. При підключенні кондиціонера завжди керуйтеся його Інструкцією, де наведена докладна електрична схема підключення кондиціонера.

Приклад підключення побутового кондиціонера в електромережу.

Наприклад, розберемо послідовність підключення побутового кондиціонера до домашньої електричної мережі.

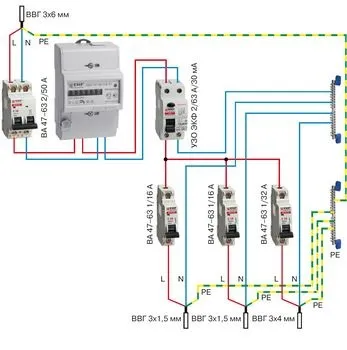

Спочатку в електрощитку встановлюється окремий на дану електролінію автомат. До вихідний, фазной клеми автомата, приєднуємо фазний чорного або коричневого кольору провід трьохжильного кабелю. Далі до нульової шини електрощитка, підключаємо наступний синій провід кабелю. Жовтий або жовто-зелений провід силового кабелю підключається до заземлювального проводу електрощитової, якщо такий є.

Коли ж заземлення немає, то для запобігання можливого ураження людини електрострумом, застосовуйте спеціальний електротехнічний пристрій, іменоване УЗО (диференціальним реле).

Підключення кондиціонера до електричної мережі

Що використовується при монтажі електрична проводка, як правило, завжди триколірна має забарвлення проводів чорного (іноді сірого), синього і зеленого, а іноді жовто-зеленого кольорів. У внутрішньому блоці кондиціонера, провід з чорної опліткою, що йде від автомата підключається до клеми L. Провід синього кольору від автомата електрощитка в блоці підключають до клеми N. Проводка жовто-зеленого забарвлення з'єднується з клемою маси у внутрішньому блоці пристрою.

Тут підключення проводки йде ідентично, згідно, установок вищезгаданої Інструкції. При потужності кондиціонера або Спліт системи до 4,6 кВт рекомендоване перетин мідного силового кабелю також не менше 3 х 2,5 мм. Вихідний автомат в електрощитку ставиться на струм навантаження не менше 20А.

Монтаж електропроводки проводите, використовуючи гофровані спецтрубкі. Також при укладанні електропроводки разом з дренажної лінією або лінією циркуляції фреону, не ігноруйте можливість її укладання в гофровані трубки необхідного діаметра.

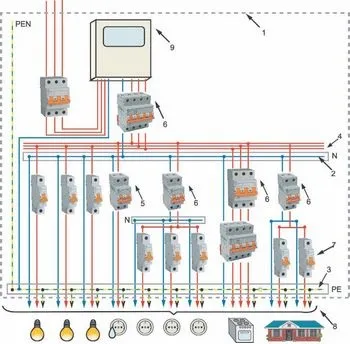

Підключення кондиціонера до електромережі схема, будівельний блог

Дана методика монтажу та підключення електропроводки, дозволить вам в майбутньому, проводити заміну будь-якого, що стало непридатним або пошкодженого дроти, без необхідності демонтажу всієї, покладеної в штроби або короба електропроводки.

Інші статті з практичними порадами та рекомендаціями щодо домашньої електриці дивіться тут: Електрика вашої квартири і будинки

Схема підключення кондиціонера

Після монтажу блоків кондиціонера можна приступати до установки живлять його електричних мереж.

В першу чергу, виконується прокладка межблочного кабелю, що з'єднує зовнішній і внутрішній блоки. Після цього прокладається кабель, що з'єднує внутрішній блок з джерелом електроенергії.

Такі схеми підключення кондиціонера можуть істотно різнитися між собою. У побутових кондиціонерів. в основному, однофазна схема підключення. Трифазна схема використовується при підключенні кондиціонерів з більшою потужністю.

З огляду на потужність кондиціонера, він може бути вбудований в діючу електромережу або до нього підводиться окрема лінія. Незалежно від типу підключення в ланцюг, в обов'язковому порядку, встановлюється автоматичний вимикач. Допускається укладання проводів спільно з мідними трубками в заздалегідь підготовлені штроби або в пластикові короби.

Підключення до наявної електропроводці можливе за таких умов:

Якщо у нього низька потужність;

Якщо він мобільного або віконного типу;

Якщо діюча електрична мережа має досить високу потужність;

При тимчасовому його монтажі;

На одній лінії з кондиціонером не повинно бути електроприладів з великою енергоємністю.

Не можна підключати кондиціонер до існуючої електромережі в наступних випадках:

При наявності алюмінієвої електропроводки;

Якщо електропроводка з низькою площею перетину;

Не встановлені захист і заземлення;

Електропроводка має пошкодження або велику ступінь зносу.

При підключенні в діючу лінію, електромережу в обов'язковому порядку обладнується пристроєм захисного відключення і диференціальним автоматом. У місці включення встановлюється автомат, потужністю від 20 ампер.

Найоптимальніший варіант для кондиціонера підключення його до окремої лінії електроживлення. При цьому для електромережі і самого приладу забезпечується надійний захист від коливань напруги і перевантажень. За допомогою окремої лінії струм підводиться безпосередньо до кондиціонера і його можна розташовувати в будь-якому місці.

Лінія електроживлення повинна відповідати наступним вимогам:

На лінії повинен бути встановлений автоматичний вимикач;

Обов'язково має бути виконано пристрій заземлення;

Використання виключно мідних кабелів;

Повинні застосовуватися проводи, перерізом не нижче 3х2,5.

При окремої лінії електроживлення пристрій захисного відключення і диференційний автомат можна не встановлювати.

Підключаючи кондиціонер, потрібно обов'язково використовувати інструкцію по експлуатації, де є схема електропроводів для конкретної моделі. Також схема підключення наноситься на внутрішню сторону кришки блоків або на самі блоки. Тут представлені схеми з'єднання блоків між собою і з'єднання всієї системи з електричною мережею.

Підключення кондиціонера до електромережі

Е лектроснабженіе побутових кондиціонерів має виконуватися від мережі з глухозаземленою нейтраллю напругою 380/220 В і заземленням.

При установці кондиціонерів необхідно з'єднати зовнішній і внутрішній блоки, підвести електроживлення, встановити захисну апаратуру - автоматичні вимикачі, пристрої захисного відключення (УЗО) і розетки.

Перед початком монтажу електрообладнання необхідно: вивчити електричні схеми та схеми зовнішніх з'єднань, замовні специфікації на електрообладнання (апаратуру, проводи та кабелі, монтажні матеріали); обстежити систему електропостачання об'єкту і ознайомитися з розташуванням вступних пристроїв, перетином живлять проводів і трасами майбутньої прокладки проводів і кабелів; перевірити спеціальним детектором, чи немає по трасі прихованої електропроводки, металевих закладних конструктивних частин будівель, труб і т.д .; вивчити характеристику стін, за якими або всередині яких пройдуть траси електропроводки.

Електромонтажні роботи повинні виконуватися відповідно до вимог Правил улаштування електроустановок (ПУЕ) і діючих нормативних документів.

При прокладанні зовнішньої проводки необхідно виконати кріплення кабелів через 500. 600 мм спеціальними пластмасовими хомутами. Хомути до стіни кріпляться за допомогою дюбелів і шурупів. Якщо електропроводка прокладається в спеціальних коробах, то вони до стін кріпляться за допомогою клею або шурупів.

Прихована проводка виконується під штукатуркою в пластмасових гофротруби. При цьому в стіні для них роблять поглиблення - штроб. У нього вкладається пластмасова гофротруба, яка прикріплюється до стіни хомутами.

Допускається прокладка проводів під штукатуркою в штробах без застосування пластикових труб на глибині не менше 20 мм.

При розробці проекту проводки або визначенні траси за місцем прокладки необхідно враховувати наступні вимоги: розгалузилася-тільні коробки, розетки і вимикачі повинні розташовуватися в доступних для обслуговування місцях; розетки повинні встановлюватися в місцях передбачуваної установки електричного обладнання на висоті 50. 80 см від рівня підлоги і не ближче ніж в 50 см від заземлених металевих пристроїв (водопровідні труби і труби опалення. батареї і т.п.); дроти прокладаються тільки по вертикальних і горизонтальних лініях. Горизонтальна прокладка проводів проводиться на відстані 50. 100 мм від карниза і балок, 150 мм від стелі і 150. 200 мм від плінтуса. Вертикально прокладені ділянки проводів повинні бути віддалені від кутів приміщення, віконних і дверних отворів не менше ніж на 100 мм.

Паралельна прокладка проводів поблизу труб газопроводу або газових лічильників проводиться на відстані не менше 1 м. При наявності гарячих трубопроводів (опалення та гаряча вода) проводка повинна бути захищена від впливу високої температури теплоізоляцією. Забороняється прокладати дроти під штукатуркою пучками, а також з відстанню між ними менш 3 мм.

З'єднання проводів повинні виконуватися за допомогою спеціальних клемних колодок або болтових з'єднань. З'єднання методом скручування забороняються.

Забороняється з'єднання алюмінієвих проводів з мідними.

Автоматичні вимикачі - це апарати захисту електричних мереж від короткого замикання і перевантаження. Автоматичні вимикачі вибираються по номінальному струмі, характеристиці спрацьовування, відключає здібності, умов монтажу та експлуатації.

За влучним висловом спрацьовування автоматичні вимикачі бувають наступних типів:

Тип В - застосовується з метою освітлювальних ламп розжарювання.

Тип С - застосовується для забезпечення роботи двигунів з часом пуску до 1 с, навантаження з малими індуктивними струмами (рекомендуються для кондиціонерів).

Тип D - застосовується для двигунів з затяжним часом пуску, зварювального устаткування.

Монтаж автоматичних вимикачів виконується в спеціальних щитах або шафах, а кріпляться вимикачі за допомогою DIN-рейки. Якщо на одній DIN-рейці встановлено поруч кілька однофазних автоматичних вимикачів, здатність навантаження кожного зменшується через погіршення умов охолодження. Необхідно враховувати, що при зміні температури повітря навколишнього середовища змінюється здатність навантаження вимикачів, що визначається коефіцієнтом навантаження:

де I, Iн - сила струмів включателя робочого, номінального відповідно.

З огляду на, що зовнішні блоки і вентилятори кондиціонерів працюють в жорстких умовах експлуатації, потрібна додаткова міра захисту від ураження електричним струмом. Таким пристроєм є пристрій захисного відключення. яке реагує на диференціальну силу струму. Воно спрацьовує від сили струму витоку з ланцюга (сили струму, що протікає через тіло людини або через погану ізоляцію).

У каталогах зарубіжних фірм УЗО називається диференціальним реле. Випускаються як диференціальні реле, так і диференціальні реле, суміщені з автоматичним вимикачем, струмового та теплової захистом. Такий пристрій називається автоматичним диференціальним вимикачем.

УЗО випускаються трьох типів. УЗО типу «А» універсального застосування можуть бути рекомендовані для захисту ланцюгів з кондиціонерами.

Схема підключення кондиціонера до електромережі

Підключення кондиціонера до електромережі має деякі особливості. Найкраще довірити роботу професіоналам. Але і досвідчені домашні майстри, що володіють знаннями в області електрики, впораються з завданням.

Як підключити кондиціонер до електромережі

Оптимальний варіант підключення кондиціонера до електромережі - це підживлення від виділеного автомата. Його встановлюють в розподільному щитку, якщо вільного немає. Ампераж автомата вибирається залежно від потужності кліматичного обладнання і розраховується за наступною формулою:

потужність кондиціонера ділиться на напругу (220 вольт), отримана цифра збільшується на 30% в якості запасу.

Перед тим, як підключити кондиціонер до електромережі, потрібно підібрати переріз проводів.

Це робиться з урахуванням сили струму:

при силі струму нижче 18 ампер вибирається перетин кабелю 1,5 кв. міліметрів;

при силі струму від 18 до 25 ампер перетин вибирається 2,5 кв. міліметрів.

Схема підключення кондиціонера до електромережі має на увазі використання тільки мідних, трьохжильних кабелів, так як кондиціонери обов'язково заземлюються.
