Нюанси підключення бойлера до водопроводу: схема і інструменти
Для початку потрібно вивчити сам бак водонагрівача. На кожному бойлері має бути присутнім два різьбових штуцера. Певні моделі мають три штуцера. Його використовують при зливі води з бойлера при розбиранні конструкції.
Штуцери для гарячої і холодної рідини можна розрізнити за кольорами: червоний і синій відповідно. Перед підключенням необхідно визначити тип під'єднання.
- За допомогою пластикових труб;
- На металопластикові труби;
- На гнучкі труби.
Поліпропілен набагато популярніша, ніж металопластик. Найлегше виконати з'єднання за допомогою гнучкого шланг, але через вузького діаметру можуть виникнути проблеми в процесі експлуатації бойлера. Найбільш оптимальний варіант підключень на пластикові труби.
Інструменти для підключення:
- Дві пластикові муфти з американками;
- Два кульових крана: пластиковий та латунний;
- Латунний трійник;
- Клапан для зворотного запобігання;
- Пластикова труба з необхідними з'єднаннями;
- Інструмент для спайки.
Пластикові муфти з американками знадобляться при переході з металу на пластик. Американки при цьому можна легко відкрутити і розібрати систему водонагрівача. Кран з пластика потрібний на виході з бойлера, щоб мати можливість перекрити напір води.
Складові схеми установки бойлера
Стандартна схема підключення передбачає ряд механізмів. Для початку потрібно ознайомитися з конструкцією бойлера. Це проста система, в якій зможе розібратися кожен.
Складові водонагрівальної системи:
- Крани з холодною і гарячою водою;
- Крани з виходом відповідної води з бойлера;
- Зворотній клапан;
- Злив.
Крани з водою - це звичайні запірні клапани. Через один в бак потрапить холодна вода, а через інший тепла рідина перетікає в гарячий відсік. У період, коли накопичувальний бойлер не працює, то їх потрібно перекривати.
Зворотний клапан монтажу потрібен для запобігання поломок. Під час відключення води в квартирах він страхує від втрати рідини накопичувальним баком. В іншому випадку води потрапить в стояк. Через це бак бойлера залишиться порожнім, що призведе до поломки.
Зазвичай зворотний клапан входить в комплект бойлера. Обов'язково переконайтеся в його наявності при покупці.
Злив при роботі бойлера не використовується. Він потрібен при демонтажі пристрою. Це обов'язкова процедура, яка необхідна при розбиранні конструкції. Зливний кран знаходиться вище зворотного клапана. Це потрібно, щоб прибрати воду.
Правила: як підключити водонагрівач до водопроводу в квартирі
При установці бойлера своїми руками не потрібно отримувати дозволу від комунальних служб. Для цього не потрібно спеціальних документів і проектів. Сам процес підключення досить простий і доступний для кожного.
Для початку необхідно перекрити стояк з холодною водою по всьому будинку. Бойлер необхідно приєднувати до водопроводу після водоміра. Це можна зробити в місці установки клапана на бачку унітаза.
Підключення виконується до таких видів труб:
- металеві;
- металопластикові;
- Пластикові.
Для підключення до сталевих труб знадобиться зварювальний апарат або трійники «вампіри». Це звичайна з'єднує система, яка має на боках труби з різьбленням. Його потрібно буде стягнути за допомогою гвинтів.
Перед з'єднанням патрубків потрібно використовувати прокладку. Вона йде в комплекті. Зазори між прокладкою і трійником повинні збігатися.
Через прокладку і водопровідну трубу необхідно буде зробити отвір. І після цього під'єднують патрубок, через який вода буде попадати в бойлер. Всі кріплення потрібно ретельно ущільнити і виключити будь-які зазори.
Герметик повинен трохи виступати з-під різьблення. Це забезпечить якісне ущільнення.

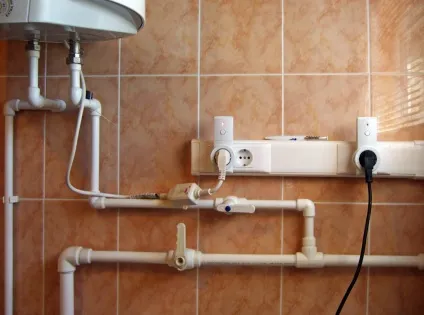

Перед підключенням до пластикових трубах потрібно мати запірні клапани, трійники і муфти. Також знадобиться спеціальний інструментарій: для спайки і різання труб. Підключення до водопроводу має свою чітку послідовність, якої необхідно дотримуватися.
Порядок підключення пластикових труб до водопроводу:
- Перекрити стояк;
- Зробити розрізи на трубі;
- Встановити в перетин трійники за допомогою спайки;
- Приєднати труби для контакту накопичувального водонагрівача з системою водопостачання;
- Закріплення муфт і кранів;
- З'єднання бойлера з краном за допомогою шланга.
Якщо труби, вмонтовані в стіну, то доведеться запобігання пошкодженню поверхні, щоб отримати до них доступ. Іноді складно отримати доступ до труб, які укладені в штроби. Тоді використовують муфту рознімного типу.
Підключення до металопластикових трубах набагато спрощене, ніж в попередньому варіанті. Вони рідко ховаються в бетонних канавках. Як кріплень найкраще використовувати фітинги.
Послідовність процесів підключення до металопластикових трубах:
- Перекриття стояка;
- У місцях установки потрібно зробити надрізи;
- Монтаж трійника;
- Підключити до отводком трубу або шланг.
На заключному етапі потрібно перевірити міцності всіх з'єднань. Для цього включають воду і спостерігають за наявність течі. Якщо така спостерігається, то потрібно подбати про додаткову герметичності.
Спосіб підключення бойлера до електромережі
Якщо бойлер електричний, то буде правильно неподалік встановити розетку. Для роботи електроводонагрівача знадобиться окремий запобіжника щитку потужністю 16 А. Але це можливо тільки при наявності спеціальної вилки в бойлері.
В іншому випадку проточний водонагрівач не має шнура для доступу до розетки, то бойлер потрібно буде встановити безпосередньо до щитка. Контролювати роботу приладу можна буде за допомогою автоматичного вимикача.
Для підключення водогрея до системи електрики можна використовувати кабелі типу ВВГ або NYM. Їх потужність має вистачати для роботи водогрійного обладнання. Перетину мідної жили досить 2,5 кв. мм.
Також необхідно подбати про заземлення. Це необхідно для забезпечення безпечної роботи пристрою. У старих будинках електропроводка має двопровідний кабель, тому не можна вбудувати третю шину.
Якщо немає заземлення, то потрібно встановити автоматичну систему захисту УЗО. При виникненні загрози виключення бойлера відбудеться самостійно.
Якщо проводка має третю жилу, то турбуватися про заземлення більше не треба. Вилка водонагрівача має клему для заземлення. Тому при підключенні бойлера в розетку відбувається автоматичне заземлення.

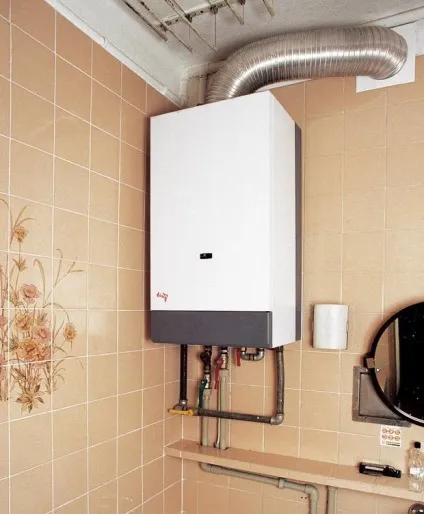

Методика: як підключити газовий водонагрівач
Можна зробити підключення до центрального газового постачання. Другий варіант передбачає під'єднання до балона з газом. Перед придбанням такого бойлера потрібно переконатися чи підходить модель до вашого будинку.
Кожна газова колонка працює на конкретному типі газу.
При цьому для монтажу такого приладу потрібно буде отримати спеціальний дозвіл. Всі обслуговуючі роботи бойлера повинні проводити також представники комунальних служб. Тільки вони мають відповідну ліцензію.
Особливості установки газового нагрівача:
- Газова лінія повинна мати ручний кран подачі газу, який встановлюється на колонці.
- Для герметизації з'єднань не потрібно використовувати клоччя. Краще вибрати ущільнюючу пасту.
Використання газових колонок давно не актуальне. Їх можна зустріти в комунальних будинках старого зразка. Зараз перевага віддається електричним механізмам.
Багато сімей переходять на установку бойлера в якості джерела гарячої води. Це зручно, вода швидко нагрівається і не виникає ніяких інших проблем. Таку систему можна поставити в квартирі, приватному будинку або на дачі. Вибір водонагрівачів досить широкий, а роботи по установці можна виконати самостійно.
