Підключення бойлера до електричної мережі

Якщо Ви вирішили, що будете підключати бойлер своїми руками. то подальша інформація буде для Вас вкрай корисна.

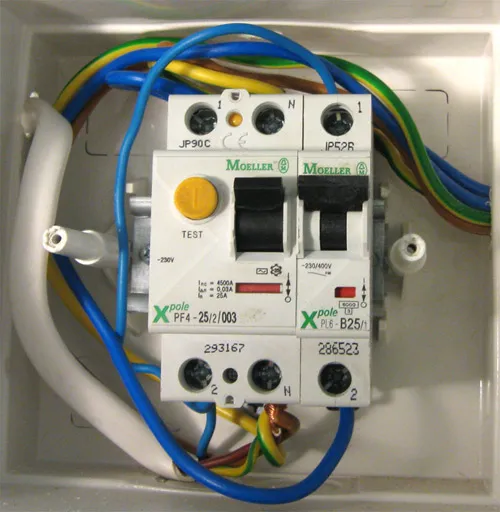

Електронагрівачі володіють великою потужністю, тому гранично вимогливі до електромережі. Для того щоб підключити електроживлення до бойлера Вам необхідно провести від розподільного щита квартири окремий кабель, з перетином мідної жили не менше 2,5 мм, а сам розподільний щит обов'язково оснастити приладом УЗО. який захистить мешканців квартири або будинку від ураження електричним струмом в разі витоку електрики на корпус бойлера. Іноді пристрій захисного відключення (УЗО) входить в комплект з бойлером.

Запам'ятайте: Пристрій захисного відключення для бойлера - це необхідність!

Існує проста схема подключеніяводонагревателя і вона передбачає підключення приладу безпосередньо в розетку.

Водонагрівач, підключений через розетку:

Бойлер в обов'язковому порядку повинен бути заземлений. тому для його підключення знадобиться трьохполюсну розетка. Якщо водонагрівач встановлюється у ванній, то розетка обов'язково повинна бути вологостійкою.

Однак слід врахувати, що схема підключення бойлера в розетку підійде тільки для приладів невеликої потужності. При такому з'єднанні розетка буде перегріватися. Результатом перегріву стане зазор між контактами, через який буде пробиватися іскра. У підсумку можливо вигоряння розетки, вихід з ладу дорогого водонагрівача або пожежа.

Єдиним способом повністю відключити підключений за такою схемою бойлер від мережі - це витягнути вилку з розетки. Ця дія завжди негативно позначається на роботі приладів великої потужності, а якщо до того ж справа відбувається в приміщенні з підвищеною вологості - небезпечно подвійно.

Більш правильним рішенням буде максимально вивести з'єднання електричних кабелів з приміщень підвищеної вологості, і звести до мінімуму кількість цих сполук. Найбільш правильним рішенням буде провести кабель з електричного щита безпосередньо до бойлера без розеток. Бажано виділити для бойлера окремий розподільчий щит. який буде розташовуватися поза в приміщень з підвищеною вологістю.

При відсутності вилки і розетки, функцію відключення приладу буде забезпечувати автоматичний вимикач (автомат). Автомат захистить водонагрівач від виходу з ладу в результаті стрибків струму в мережі.

При виборі даного пристрою слід враховувати, що автоматичний вимикач, який буде обслуговувати потужні прилади, такі як водонагрівач, ні в якому разі не повинен мати зайвої чутливістю, інакше він буде спрацьовувати постійно.

В основному, для підключення потужних бойлерів використовують автомати, розраховані на силу струму 16А.

Автомат виконує функцію захисту від пошкоджень мережі та електроприладів, для захисту ж людей застосовується пристрій захисного відключення (УЗО).

Принцип дії УЗО заснований на постійному порівнянні сили струму, що входить в захищається приладом мережу з силою струму, що виходить з неї. Якщо ці 2 величини не збігаються і значення, більше, ніж звичайні втрати, значить, десь в мережі відбувається витік, в кращому випадку через пошкодження ізоляції, в гіршому - через тіло людини.

Тому сила струму, при якій спрацьовує УЗО, повинна бути менше, ніж та, яка здатна завдати людині непоправної шкоди. На відміну від автоматичних вимикачів, рахунок тут йде на міліампер.

Крім струму витоку. важливим параметром УЗО є сила струму мережі. на яку розрахований прилад. Дане значення повинно бути трохи більше ніж сила струму автомата, в цьому випадку при стрибку струму в мережі автомат відключиться раніше, ніж ПЗВ вийде з ладу.

Для підключення бойлера високої потужності до електромережі нам знадобиться:

• розподільний щит (можна підключити до загального, але не бажано)
• автоматичний вимикач, розрахований на струм 16А
• трижильний кабель необхідної довжини.
• пристрій захисного відключення з струмом витоку менш 30мА, розраховане на роботу в мережі з силою струму більше 16 А.

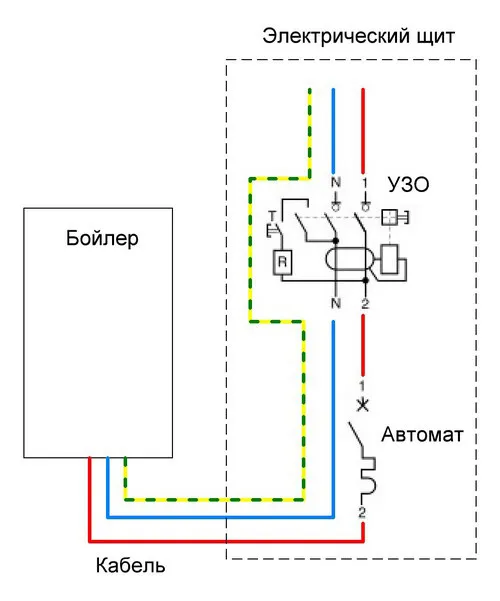

Орієнтовна схема підключення бойлера до електромережі.

І пам'ятайте, що при підключенні такого потужного електроприладу як бойлер, ні в якому разі не ігноруйте правила техніки безпеки. Якщо сумніваєтеся в своїх силах, не ризикуйте, а краще зверніться до фахівців.
