Пічні труби і димарі

Димарі і пічні труби.

Димарі і пічні труби служать для відведення в атмосферу пічних газів (продуктів горіння палива). Пічної трубою зазвичай називають капітальну конструкцію, яка містить один або кілька димоходів (ізольованих вогнестійких каналів для відведення продуктів горіння). У примітивному варіанті пічна труба сама по собі є димоходом - тобто продукти згоряння вступають в зіткнення з капітальними або несучими конструкціями пічної труби.

Основні завдання пічної труби: відведення продуктів горіння в атмосферу, забезпечення тяги за рахунок різниці тиску на висоті оголовка пічної труби і пода печі або каміна, захист зони горіння від потрапляння опадів і сторонніх предметів, попередження нагріву конструкцій будівлі і їх загоряння, охолодження димових газів і іскрогасіння, прикраса будинку.

Всі сучасні конструкції димарів передбачають установку вогнестійких і корозійно-стійких димоходів всередині огороджувальних, теплоізоляційних і несучих конструкцій пічної труби. Це означає, що всередині зовнішнього контуру пічної труби влаштовується димохід із сталевих труб (гільз), з гнучкою нержавіючої труби, з кераміки. Споруда цегельних або кам'яних труб без ізольованих сталевих або керамічних димоходів всередині є пожежонебезпечним архаїзмом. Крім того, негладка поверхню димових каналів погіршує рух димових газів і сприяє відкладенню на стінках сажі, яка не тільки звужує просвіт димоходу, а й може загорятися, провокуючи сажі пожежа.

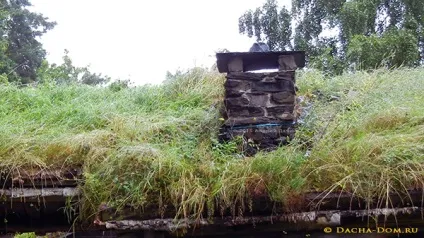

Древній примітивний варіант пічної труби - кладка з каменю на глині. На знімку кам'яна пічна труба в старовинному норвезькому будинку з трав'яний (інверсійної) покрівлею. Як дефлектора труби в Норвегії традиційно використовуються плоскі шматки сланцю, придавлює до труби важким каменем.

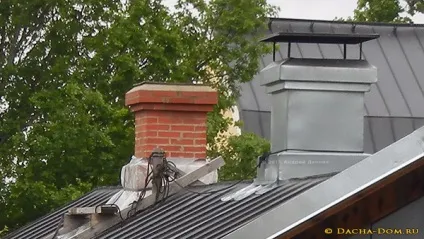

Ще одним недоліком цегляних димарів при експлуатації у вологому і холодному кліматі є їх прискорене руйнування через промораживания зволоженою цегляної кладки. Якщо повнотілі керамічні цеглу, вироблені вУкаіни в XVIII-XIX століттях мають гарну морозостійкість через малу пористості, то халтурні цеглу виробництва радянського і пострадянського періоду мають високу пористість і легко руйнуються, промерз у вологонасичення стані. У Фінляндії, де в старовинних будинках також багато цегляних димарів, стали захищати пічні труби за допомогою зовнішньої гідроізоляції і укладення в металевий захисний кожух.

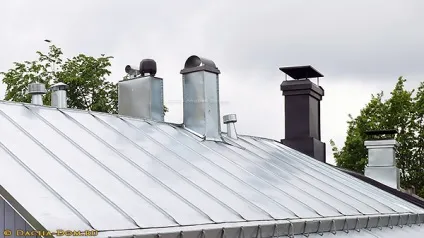

Більшість старовинних цегляних димарів в Фінляндії тепер укладені в захисні сталеві кожухи. На знімку також видно (зліва від центральної труби) витяжні вентиляційні канали з дефлектором і зовнішнім витяжним вентилятором. Чому фіни не замінюють цегляні комини на сталеві сендвіч-димоходи? Дуже просто: по-перше, фіни цінують традиції і історію, по-друге, термін служби у сендвіч-димоходів обмежений кількома десятиліттями, а по-третє, - у сендвіч димоходів практично відсутня теплоємність, а охолодження стінок димового каналу і випадання на них конденсату негативно позначається на тязі в комині і може сприяти перекидання тяги або виникнення зворотної тяги - особливо при використанні відкритих камінів і при відсутності припливу свіжого повітря в зону горіння. (В ідеалі піч або камін повинні бути обладнані окремим повітрозабірником з вулиці. Якщо такого немає, то в приміщенні, де працює опалювальний прилад, має бути постійно прочинене вікно, кватирка або вентиляційний клапан.) Якщо вже щось і змінювати, то на пічні труби системи Шідель з керамічними утепленими димоходами в керамзитобетонних блоках.

Також слід враховувати вплив сусідніх будівель: необхідно передбачати піднесення димових труб на 500 мм вище верхньої точки будинку, прибудованого до опалювального і вище верхньої площині вітрової тіні більш високого поруч розташованої будівлі або споруди.

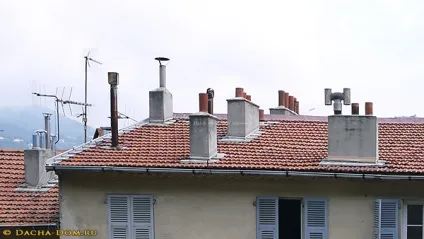

При недостатній висоті труби і малій тязі, висоту димаря можна збільшити за допомогою насадной труби. Однак пам'ятайте, що нарощуючи трубу, нову ділянку також необхідно утеплювати, якщо ви, звичайно, живете не в такому теплому кліматі як в Ніцці, де зроблений цей знімок. В іншому випадку, на охолоджуваному відрізку димоходу буде конденсуватися багато вологи, яка буде стікати вниз, зволожуючи комин.

Якщо висота димоходу недостатня, скажімо, при влаштуванні великого відкритого каміна, який вимагає високої труби, то можна скористатися допомогою димососа - витяжного вентилятора для димової труби. Однак найчастіше витяжні димові вентилятори на пічних трубах використовують для комфортного розпалювання печей і камінів - адже за допомогою штучного розрідження повітря вгорі пічної труб можна створити прекрасну тягу і уникнути попадання диму в приміщення.

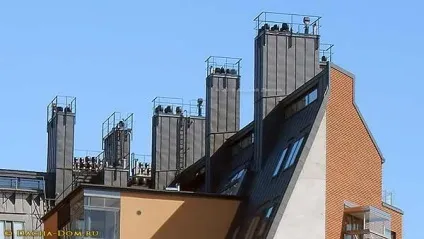

Сучасний багатоквартирний будинок в Гельсінкі має димоходи (вищі труби поруч з блоками нижчих вентиляційних каналів), обладнані димосмоками, що дозволяють без проблем розтоплювати каміни в будь-яку погоду. Зверніть увагу на висоту димарів: вона розрахована для створення гарної тяги в димоходах камінів на останньому поверсі будівлі.

Ідеальне розташування пічної труби таке, щоб вона виходила на коник покрівлі. Чому? По-перше, в більшості випадків, це означає, що максимальний відрізок пічної труби буде проходити в утепленому просторі. А це обумовлює кращий прогрів труби, кращу тягу і менше утворення конденсату. У сукупності це збільшить термін служби димоходу і позбавить від таких неприємностей як перекидання тяги або зворотна тяга, що призводить до задимленого приміщення. Також пічна труба, яка виходить на коник, матиме максимально можливу висоту, що важливо для створення гарної тяги.

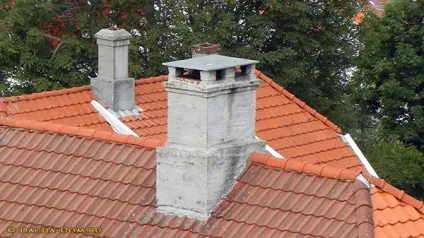

Старовинні цегельні димарі виглядають дуже привабливо, але є джерелом підвищеної небезпеки в будинку. У будівельній практиці "старими" вважаються цегляні труби у віці понад 60 років. Практично всі вони потребують футеровке сучасними безразривнимі гофрованими каналами -димоходамі з нержавіючої сталі.

Чим небезпечна стара або старовинна цегляна труба: знижується тяга, на стінках труби осідає багато сажі і виникає небезпека сажових пожеж (сажа + креозот в комині створюють горючу суміш з дуже високою температурою горіння). Значною мірою осадження сажі посилюється при використанні сучасних опалювальних приладів (камінних вставок, печей) з мінімальною подачею кисню в зону горіння. Димові гази таких приладів мають порівняно невисоку температуру, що призводить і до осадження сажі (вона не згорає як при високій температурі димових газів), і до утворення великої кількості конденсату. І, звичайно, в старій комині можуть виникати тріщини в кладці.
