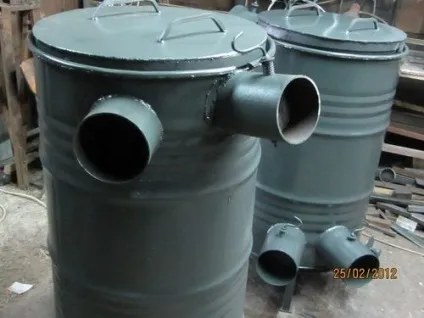

Піч Слобожанка тривалого горіння фото, відео своїми руками

Одним з головних чинників, які обумовлюють ефективність використання пічного опалення, є не тільки енергоефективність, а й вартість енергоносіїв. Тому піч Слобожанка, що забезпечує тривале горіння і функціонує практично на будь-якому твердому паливі рослинного походження (дрова, пелети, тирса, брекети, солома, голки, шишки і т.д. і т.п.), є чудовим рішенням для обігріву приміщень різного функціонального призначення, що підтверджують відгуки.

Необхідні інструменти та матеріали

Щоб зібрати піч Слобожанка, що забезпечує тривале горіння, своїми руками, використовуючи креслення і фото, нам знадобляться такі інструменти:

зварювальний електричний апарат (автомат або напівавтомат);
зубило;
болгарка (кутова шліфувальна машинка, не забудьте про кола, знадобляться зачисні і відрізні);
дриль, яку можна замінити свердлильним верстатом;
зварювальні електроди АНО, УОНИ (тобто будь-які загального призначення);
молоток.

Що стосується матеріалів, то схема збірки передбачає використання:

декількох фрагментів товстостінної труби;
листової сталі (можна взяти два листа товщиною 5,00 мм і 10,00 мм.);
бочки (легко замінюється газовим балоном або циліндром з листової сталі).

трохи теорії

Піч Слобожанка, що забезпечує тривале горіння, - це узагальнене поняття, моделі відрізняються по:

системі і принципом подачі повітря в топку;
розміром топки;
наявності основного і / або додаткового блоку розпалювання.

Загальна риса для всіх моделей полягає в використанні системи спалювання та розпалювання твердих видів рослинного палива верхнього типу.

Кисень подається в топку знизу, але як зазначалося вище, різними способами. Виділимо три способи подачі повітря:

за допомогою Г-образного каналу (труби) до нижньої частини камери згоряння, свого роду верхня бічна подача кисню з боку до низу топки;
знизу безпосередньо по центру (використовується спеціальна труба) вгору, тобто теж йде розподіл знизу вгору;
з нижньою бічній частині, при цьому добре прогріваються стінки пічки.

Піч Слобожанка, для того щоб забезпечити тривалий горіння, може мати два основних принципи роботи:

бічний (енергоносій горить зверху до низу топки з певним нахилом під певним градусом до димоходу);
центральний (енергоносій горить зверху до низу топки з розподілом полум'я до бічних сторонах топки).

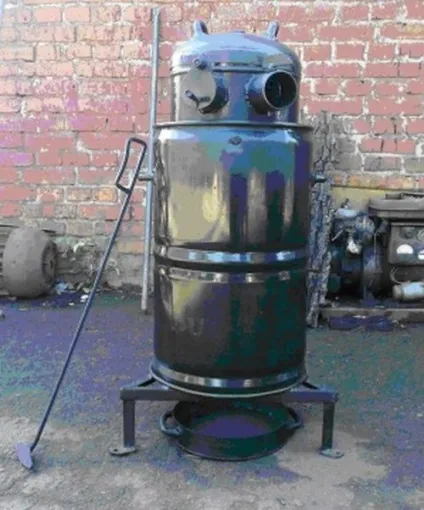

Як це виглядає - дивіться на фото.

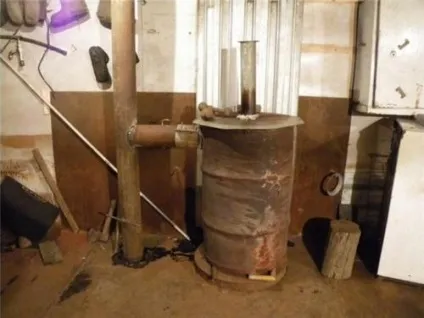

Піч для теплиці

Запам'ятайте тільки одне, яку б ви конструкцію не обрали для того, щоб зібрати грубку своїми руками використовуючи представлені креслення, теплообмін, а значить і ККД буде досить високим і це підтверджують відгуки.

робочі характеристики

Піч Слобожанка має наступні характеристики:

Тривале горіння, а отже і подача тепла забезпечується протягом шести-дванадцяти годин, все безпосередньо залежить від типу використовуваного твердого палива. Наприклад, добре утрамбовані тирса тліють до дванадцятої години, а голки або шишки близько шести годин;
Коефіцієнт корисної дії складає близько 90%, що забезпечує вироблення теплової енергії до 16,00 квт / год;
Робота печі здійснюється на різних твердих видах енергоносіїв рослинного походження, а деякі моделі працюють на відпрацьованому маслі;

Час обігріву при повному завантаженні становить близько 12 годин;
Різний обсяг камери згоряння. У тому випадку якщо використовувати для корпусу металеву бочку, то 200 літрів. Тобто можна вибрати обсяг камери згоряння, який максимально відповідає умовам обігріву приміщень з різним функціональним призначенням і площею;
Високий ступінь пожежної безпеки внаслідок відсутності відкритого полум'я і м'якого горіння, тління палива. Це дозволяє використовувати опалювальні прилади даного типу в теплицях (за півметра від грубки можуть рости рослини).

принцип функціонування

Піч Слобожанка має наступний принцип роботи. Паливо згорає поступово, починаючи з верхнього шару і закінчуючи самим нижнім, тобто зверху вниз, а не з низу вгору, як в класичних печах.

Повітря нагрівається і передає теплову енергію стінок корпусу, піднімається вгору, прогріваючи димохід.

Ступінь інтенсивності подачі кисню, а значить і температура, інтенсивність горіння (тління) регулюються заслінками, їх може бути кілька, все залежить від конструкційних особливостей певної моделі.

Камера згоряння має «сорочку», через яку всмоктується холодне повітря знизу, при проходженні нагрівається і при виході з печі нагріває приміщення, забезпечуючи безперервну циркуляцію повітряних мас. Обсяг нагрітого повітря в більшості випадків регулюється за допомогою кришки-відбивача, що також дозволяє регулювати температурний режим в приміщенні.

Від теорії до практики

Отже, переходимо від теорії до практики. Візьмемо модель з центральною подачею повітря в топку.

Нам необхідно зробити канал подачі і розподілу повітря. Виготовляється він з товстостінної труби. Просто візьміть фрагмент труби по довжині, що не перевищує висоту камери згоряння. Внизу необхідно приварити болт. Потім виріжте з листової сталі п'ятак по діаметру рівний діаметру труби, висвердлите отвір і за допомогою гайки закріпіть на болті. Виходить, що труба в нижній частині закривається зрушується по осі п'ятаком, і від того наскільки закрито перетин залежить інтенсивність подачі кисню в топку, а значить характер горіння палива і температура в приміщенні. У трубі за допомогою кутової шліфувальної машинки прорежьте пази для подачі повітря в топку шириною не менше 10,00 мм. Також необхідно приварити коло. Для цього виріжте зі сталі «млинець» - коло з діаметром меншим, ніж діаметр камери згоряння, по центру виріжте отвір відповідний діаметру труби. Залишилося лише одягнути коло на трубу, сантиметрів на 20-30 і приварити.

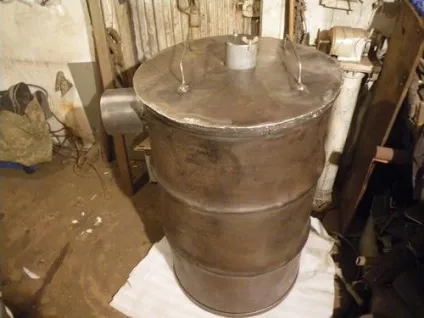

Тепер переходимо до корпусу. Можете використовувати газовий балон, бочку або зварити циліндр з листової сталі. У балоні або бочці необхідно зрізати верхню частину, а в циліндрі приварити днище;
У верхній боковій частині корпусу прорізається отвір для димоходу, з діаметром не менше 100 мм для відводу продуктів горіння і приварюють трубу відповідного діаметру;
У днище по центру прорізається отвір для установки виготовленої нами труби для подачі кисню. Діаметр отвору дорівнює зовнішньому діаметру труби, яка встановлюється в якості воздуховода;
Переходимо до виготовлення теплорассеівающіх диска. Використовуйте листову сталь товщиною 10 мм. Виріжте коло по діаметру трохи менше діаметра корпусу, можете приварити ручку зі сталевого дроту або арматури для зручності;
Далі нам необхідно зробити конвекційну сорочку (кожух печі). Для цього візьміть листову сталь і зваріть циліндр з діаметром, що перевищує діаметр основного корпусу печі на кілька сантиметрів. Піч Слобожанка без конвекційної сорочки уявити складно;
З'єднуємо основний корпус і конвекційну сорочку. Для цього можна використовувати циліндри суцільного або трубчастого типу з головками. Отвори зробите за допомогою дриля. Потім закріпіть головки на заклепки за допомогою заклепочника;
Виготовляємо кришку для основного корпусу. Можна взяти відрізану верхню частину циліндра або кришку бочки і приварити ручки з арматури або сталевого дроту великого діаметра;
Важлива умова. Піч повинна знаходитися над рівнем підлоги на відстані не менше 25 сантиметрів. Це необхідно для забезпечення циркуляції повітря в конвекційної сорочці. Тому не забудьте приварити ніжки, наприклад, з куточка відповідної довжини до корпусу.

Як Ви бачите, піч Слобожанка самостійно збирається не просто, а дуже просто. Єдине але, як зазначалося вище, опалювальні прилади даного типу можуть істотно відрізнятися по конструкційним особливостям, тому дотримуйтеся обраного креслення і загальних рекомендацій, зазначених в нашій статті.
