Піч на відробітку своїми руками як зробити, креслення
У життєдіяльності людей відбувається тенденція «повернення до витоків», через «посиленої економії» на чому завгодно.
Торкнулася ця хвороба і теми обігріву з опаленням.
І ось, в XXI столітті ми спостерігаємо друге народження саморобного опалювального агрегату.
Мова про печі, яка використовує відпрацьоване масло як паливо.
Історія - як з'явилася конструкція печі
Перша піч на відпрацьовуванні з'явилася за часів Хрущова. Особистістю він був неоднозначною. При тому інтенсивному зростанні механізації всіляких процесів виробництва, при тій новій можливості кожному громадянину обзавестися особистим транспортом, при тій посиленою роздачі дачних ділянок, проблема в опаленні стояла гостро.
Народні умільці довго не думали над принципом роботи: за основу взяли керогаз, так як він був в надлишку на дачних ділянках і в приватних будинках. Пари гасу допалюють в окремій камері, тому використання керогази було більш-менш безпечним. Уникнути вибухонебезпечної ситуації допомагав різкий запах кіптяви, з'являвся задовго до можливої аварії.
Піч на відпрацьованому маслі, за малою часткою винятків, працює за таким же принципом, умільцям залишалося тільки придумати, як випалювати до кінця перероблене паливо найпростішими способами.
Паливо та екологія
Якщо ж порівняти якість палива часів СРСР, то XXI століття знову програє. Машинне масло тих років було натуральним ректифікатом з вуглеводнів. За однією тільки цієї причини шкідливі випаровування утворювалися максимум окремими молекулами в грубці.
Нинішнє ж паливо набагато шкідливіше, а піч сьогоднішнього дня здатна викидати оксиди азоту в небезпечних для здоров'я і екології кількостях.
Тепловий насос для опалення будинку непогана альтернатива традиційним способам обігріву. Переваги і недоліки в нашій статті.
Принцип роботи

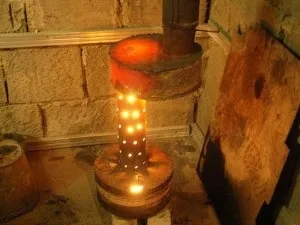

У печах на відпрацюванні спалювання відбувається не в один, а в два етапи. Для цього організовують дві камери згоряння. У першій - повільно горить відпрацювання; в другій горять пари з відпрацювання, упереміш з повітрям. Цей горючий склад якраз і виділяє велику кількість тепла.
Щоб налагодити необхідне горіння, налагоджують помірну подачу повітря в першу камеру (в якій горить відпрацювання). Реалізовується це за допомогою регулюючої заслінки. У другій камері повітря подається через ряд отворів в трубі, що з'єднує обидві камери.
Технічні характеристики
Піч на відробітку входить в клас найпростіших приладів, не вимагає зайвого догляду і будь-якого роду сервісу. Вона є цілісною конструкцією, розібрати яку можна тільки в нижній частині - спеціально для чистки.
Розрахункові габарити стандартної грубки:
- 70x35x50 см;
- Витрата масла: від 0,5 до 1,5 літра на годину;
- Маса нетто: 30 кг;
- Товщина листа: 4 мм;
- Діаметр димоходу: 10 см;
- ККД: 75%.

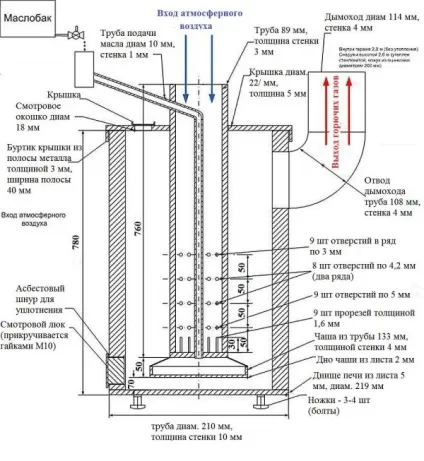

Креслення і схема збірки
Виготовлення печі починається з нижньої камери. Вона поєднана в грубці з паливним баком, на кришці якого виконані спеціальні отвори для затоки відпрацювання і для труби, що з'єднує першу камеру з другої.
За розмірами, які показані на малюнку, вирізують частини камери первинного згоряння, відшліфовують краю і зварюють їх. Стінки роблять з заготовки труби.
До них приварюють куточки, які стануть ніжками, лист металу приварюють на дно. Отвір розміром в 10 см вирізають по центру, а інше - 6 см збоку, ближче до краю. При бажанні роблять знімну кришку - так легше чистити бак.
У трубі, довжиною 36 см і діаметром 10 см просвердлюють до 50 отворів діаметром 9 мм рівномірно по всій площі труби, щоб потік повітря був однаковий з кожного боку.
Труба з пророблену отворами приварюється перпендикулярно до кришки бака. На нижньому баку роблять повітряну заслінку. Закріплюють її болтовим з'єднанням або заклепкою. Через цей отвір буде проводитися розпал печі і затоку відпрацювання.
Верхній бак робиться так само як і нижній. В пластині, яка кріпиться внизу бака, робиться отвір діаметром 10 см, зміщене до одного з країв. До отвору внизу приварюється відрізок труби великим діаметром від отвори рівно настільки, щоб його вдалося надіти на перфоровану верхню камеру горіння.
Так як кришка верхнього бака піддається впливу високих температур, її рекомендується виконати з металу. товщиною мінімум 6мм. У верхній частині бака роблять отвір для димоходу, яке є протилежним до отвору в дні. Між ними ставлять пластину товстого металу - відсікач. Він вставляється ближче до отвору для димоходу.
До верхньої кришці приварюється труба. яка після приєднується до димоходу. Для поліпшення стійкості конструкції приварюють розпірку з труби або куточка. Пофарбувати піч можна фарбою по металу, що витримує високі температурні режими.
Печі крапельного типу з наддувом
Піч з наддувом - це той же прилад для обігріву, тільки оснащений вентилятором. Розміщується він ближче до другої камері згоряння. Наддув забезпечує рівномірний обігрів приміщення.
Зібрати крапельну піч важко. Таким же механізмом укомплектовуються промислові прилади опалення. Моделі подібного плану знижують кількість використовуваного палива.
Сучасні народні умільці навчилися поєднувати крапельний механізм з наддувом. Однак збирати подібний агрегат без відповідних навичок настійно не рекомендується.
Рекомендації по установці і експлуатації
Готова піч встановлюється на рівній поверхні - вона бетонується або викладається цеглою. Мінімальна відстань від легкозаймистих речей - 1 м. Вона повинна стояти рівно за рівнем і схилу. Перекосів бути не повинно. Розташовуйте отвір для затоки відпрацювання під таким кутом, щоб до нього було зручно підібратися.
Димохід найкраще розташовувати вертикальним чином, мінімальна довжина його - 4 м. Чим більше, тим краще буде тяга. Зовнішню частину димоходу необхідно утеплювати.
Встановлена піч буде працювати на будь-якому вигляді відпрацьованого масла. Заливати паливо потрібно не більше ніж на половину бака. Розпал відбувається за допомогою камінних сірників, опущених в отвір бака. Після розпалювання Вичікують відрізок часу з напіввідкритій заслінкою, щоб пар перемішався з киснем. Потім нею регулюють подальше надходження повітря для стабільного горіння.
Піч на відробітку хороша при опаленні гаражних і їм подібних приміщень, але в житлових будинках нею топити неможливо - кисень в приміщенні буде випалюватиметься через нагрітої металевої поверхні печі. Тому в таких випадках опалювальний прилад виносять в окрему кімнату або котельню.
Інший спосіб поліпшеної ефективності опалювального агрегату - конвекція кисню. Вона осущесс допомогою використання наддуву. Заощадити ж паливо допоможе крапельна система використання відпрацювання.
Вартість матеріалів і устаткування для самостійного виготовлення
Крім цін на обладнання, яке є у кожного сумлінного господаря (болгарка і зварювальний апарат), витрати на витратні матеріали складуть в районі 3375 рублів. Розрахунки велися на основі останніх цін:
- Лист 4 мм - від 1 тис. Р.
- Лист 6 мм - від 1700 р.
- Труба 100 мм - 350 р.
- Куточок - 150 р. / М. п.
- Електроди - 175р. / Кг
Піч на відпрацьованому маслі - відмінна річ для власників гаражів, автомайстерень та інших приміщень подібного плану. Піч - не просто опалювальний прилад, який не вимагає космічних витрат на паливо, але прилад, вирішальний ряд екологічних питань. Крім того, її використовують як піч для розігріву їжі (верхня кришка набирає достатню для цього температуру).
