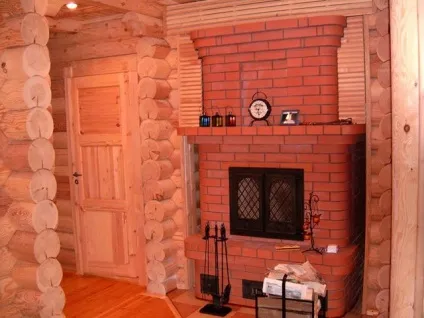

Піч-камін своїми руками види порядовки і кладки

Затишок заміського будинку, котеджу або дачі дуже часто забезпечує звичайна грубка.

Незважаючи на те, що останнім часом не бракує в приладах опалення і приготування їжі, жоден з них не в змозі забезпечити той комфорт, який з легкістю надають піч і камін.

Одна з причин, чому каміни досі користуються популярністю - це романтичний і захоплюючий вид палаючих дров у цегляному каміні.

Жодна напхана найсучаснішою електронікою каструля не звариш таких ароматних щей, які без праці зробить дров'яна піч. Іноді ці два різних за призначенням, але однакових за своєю чарівною спрямованість пристрою об'єднують в одне, що призводить до незмінно позитивного результату. При певних навичках і достатній бажанні створити таке старе-нове чудо цілком можливо - досить прикласти свої руки.

Основний набір інструментів

Основним інструментом для будівництва печі протягом багатьох років є набір пічника. В останні роки його кілька доповнили сучасні будівельні та універсальні інструменти, крім того, у кожного майстра обов'язково знайдуться пристосування, виготовлені своїми руками. Але основний, базовий список інструментів виглядає так:

Інструменти для кладки цегли:
1 - кувалда прямокутна; 2 - кувалда гострокутна; 3 - кельма; 4, 5 трамбування; 6 - молоток-Кирочка; 7, 8 - розшивки для швів; 9 - розчинна лопатка.

• лопата розчинна;
• молоток-Кирочка;
• молоток для печей;
• кельму;
• кельма;
• розшивання;
• гумова киянка;
• комплект відколів;
• рівень будівельний;
• рулетка;
• кутник;
• шнур будівельний;
• схил;
• шліфувальна машинка кутова - болгарка.

список матеріалів

Список матеріалів, які використовуються в пічному будівництві, за останній час значно розширився, але основними і раніше залишаються цегла і глина. Однак останнім часом глину починає тіснити високотемпературна мастика, хоча це швидше виняток, ніж правило. Для того щоб приступити до роботи, потрібно підготувати наступні матеріали:

Коли здійснюють порядовку і кладку каміна, використовують спеціальний вогнетривку цеглу.

1. Червоний і шамотна цегла. Піч-камін - це пристрій не тільки практичного, а й естетичного призначення. Камін, зокрема, потрібно викласти красиво або, якщо цього вимагає дизайн кімнати, облицювати відповідним матеріалом. Але в будь-якому випадку матеріал необхідно вибирати якісний, без раковин і сколів. Це відноситься і до вогнетривкому, і до червоного цеглі. Якщо кладка буде вестися з використанням глини, то перед роботою цегла необхідно замочити годин на дванадцять, а ще краще - на добу. Якщо в якості сполучного матеріалу використовується мастика, то весь цегла необхідно буде перебрати, зняти фаски 2-4 мм на зовнішніх гранях і протерти від пилу.
2. Для того щоб зробити якісний глиняний розчин своїми руками, буде потрібно цілком певна практика. Якщо такої недостатньо, то краще купити суху пічну глину в мішках. Добре зарекомендували себе склад кладки Ярославський, гранульована суха глина і Боровічевская, суміш червоної глини з піском. Шамотна цегла краще класти на спеціальну вогнетривку суміш МШ-28. Для приготування розчину в суміш досить просто додати води. Глиняний розчин для кладки готується так, щоб він стікав з кельми, як густа сметана.
3. Високотемпературна мастика дозволяє класти цеглу практично без зазорів. Найменший зазор в кладці глиняним розчином буде не тонше 3 мм, а на мастику не тільки можна, а й потрібно класти цеглу з зазором в 1 мм. Особливо важливо це при кладці каміна. У тих місцях, де зазори необхідно робити більше, в мастику додають шамотний порошок. Якщо в процесі роботи вона починає густіти, то це легко усувається додаванням деякої кількості води.
4. Пічне литво і метал. Для даної конструкції печі-каміна необхідно мати дверку прочищувальні ДПР, дверку поддувальную ДП-2, засувку ЗВ-1У (Б), дверку топкові зі склом ДТ-4 (р), колосникові грати, плиту чавунну, куточок металевий 10х10, куточок металевий 25х25 , куточок металевий 50х50, листовий метал товщиною до 0,5 мм.

Порядовка для печі з каміном

Для того щоб кладка вийшла рівною, з ДСП і рейок потрібно зробити шаблон за габаритами печі. Перед кладкою чергового ряду в цей шаблон відповідно до порядовкой закладаються цеглини і підганяються за габаритами.

Схема пристрою опалювально-варильної печі.

1. Перші три ряди є базовими і укладаються на бетонний фундамент. Розчин або мастика кладеться не на всю площу цегли, а з відступом до 12 мм по периметру.
2. 4-7 ряди укладаються, як передбачає порядовка. Формуються нижні ряди печі з каміном. У цеглинах лівого і переднього рядів необхідно прорізати пази для установки дверцят на піддув і прочищення. Перекриття викладається з шамотної цегли. Колосник встановлюється таким чином, щоб по периметру залишалися розширювальні зазори не менше 12 мм. Як шаблон можна використовувати смужку 12 мм фанери. Такий шаблон легко зробити своїми руками.
3. Особливістю кладки 8-12 рядів буде тільки установка топкової дверки. Тут також необхідно буде залишити розширювальний зазор. Для спрощення процесу кладки можна використовувати шаблон. Його не важко вирізати з дошки або ДСП своїми руками за розміром дверцята печі з урахуванням зазору. В іншому кладка ведеться так, як наказує порядовка. Камін може бути виконаний відкритим або з дверцятами. Відповідно до цього кладка ведеться по дерев'яному шаблоном або закладається металева рама для дверей. Якщо планується побудувати камін аркою або з камінною полицею, то потрібно буде врахувати, що порядовка дещо зміниться і, можливо, доведеться виготовити деякі шаблони і додаткові пристосування своїми руками.
4. 13-16 ряд печі виконуються відповідно до креслень. Необхідно звернути увагу на деякі особливості 16 ряду. Як передбачає порядовка, необхідно буде підготувати місце для засувки. У цеглинах потрібно вирізати пази глибиною 20-25 мм. Це зручно робити болгаркою з маленьким алмазним кругом. Для надійної фіксації засувки в передній нижній її частині висвердлюється отвір і нарізається різьба. У відповідному місці в цеглі також висвердлюється отвір. Туди через засувку увійде фіксуючий гвинт. Все це нескладно зробити своїми руками.
5. Кладка 17-21 ряду ведеться за кресленнями, як вказує порядовка. Певну складність представляє для варки частина печі. Цегла з лицьової частини кладки окантовивается металевим куточком і кріпиться саморізами. Встановлюється для варки чавунна плита. Для герметизації можна використовувати картонну базальтову рамку товщиною 4-6 мм. Над плитою встановлюється відбивна пластина. Це конструкція, яку необхідно буде зібрати своїми руками з азбестового або ацеідного листа і нержавійки товщиною 0,5 мм в П-образної рамці з куточка 10х10 мм. Куточок краще брати алюмінієвий, він легше, і його зручніше монтувати. Ця конструкція кріпиться до козирка печі саморізами, а вільний кут спирається на металеву трубу або декоративну ковану опору.

Побудована таким чином комбінована піч зазвичай розташовується в двох кімнатах. Одну можна назвати камінним залом, а другу - кухнею або їдальні. Відповідно до цього і проводиться остаточна обробка каміна і печі. У деяких випадках, коли матеріал підібраний якісний і перед кладкою оброблений необхідним чином, додаткового оформлення вже не потрібно. І піч, і камін виглядають самодостатніми і вписуються в будь-який інтер'єр.
