Види цегляних печей

Незважаючи на те, що 21 століття давно на календарі, такий «пережиток» як цегляна піч не тільки не втрачає своєї популярності, а стає все більш актуальним. Паливо все дорожчає, перебої з електроенергією ставлять під сумнів раціональність пристрою водяного опалення, котли для якого хоч і дають додатковий рівень комфорту, але здебільшого енергозалежні. Ось і повертається народ до ідеї поставити піч. Тим більше що складена руками майстра вона виглядає як твір мистецтва і не тільки гріє, а й служить прикрасою, а може також виконувати інші функції.

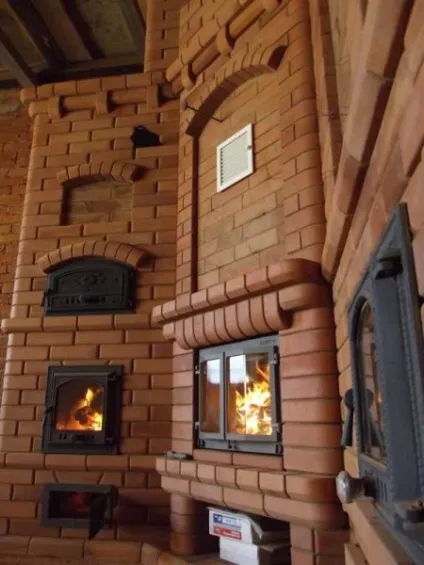

Деякі печі більше схожі на витвори мистецтва

Існує багато різних за призначенням печей:

• Опалювальні. Служать тільки для обігріву приміщень, використовують принцип конвекційного обігріву (за рахунок нагрітого повітря).
• Опалювально-варильні. У печі вбудовують плиту.
• Цегляні котли для опалення. Відрізняються від опалювальних печей наявністю вбудованого водогрійного теплообмінника, з виходу якого вода подається на систему водяного опалення (радіатори, труби, розширювальний бачок).
• Для лазні. Побудова таких печей відрізняється від опалювальних. У них основна кількість тепла направлено на нагрів каменів, від яких розігрівається повітря в парильні. Причому нагрівання повинен бути інтенсивний. В опалювальних же печах більша увага приділяється тому, щоб тепло віддавалася рівномірно, а не інтенсивності нагріву.
• Каміни. У чистому вигляді служать для опалення однієї кімнати.

Це основні види, але далеко не все. Є ще цегляні печі для барбекю, для випікання хліба, тиглі для плавки металу і т.д. Крім того до будь-якої з печей може бути прироблена духовка, або лежанка, в конструкцію опалювальної або опалювально-варильної можна вбудувати камін: збоку, спереду або ззаду. Варіацій багато.

Конструкції цегляних печей для будинку

За принципом побудови печі можна розділити на два типи:

Розглянемо коротко різницю між ними. Канальні - це всім звичні голландки, багатооборотні печі і т.д. У них є топка, від якої відходить димовий канал. По ньому відводяться продукти горіння. Так як гази в топці мають високу температуру, то основне завдання таких печей - якомога довше затримати їх в печі, щоб максимум енергії вони віддали стінок, а ті, в свою чергу, - повітрю в приміщенні.

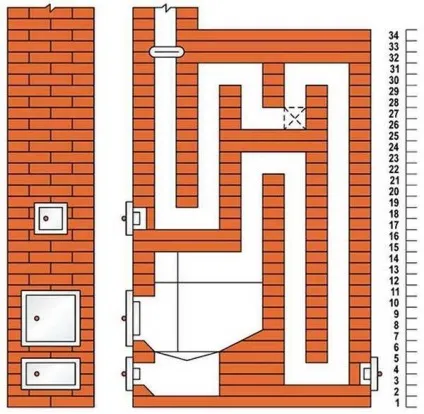

Канальна піч в розрізі: велика кількість вузьких ходів для максимальної тепловіддачі

В принципі все зрозуміло і логічно. Але є складнощі і нюанси:

• Працює така піч тільки при наявності тяги. Вузькі канали створюють великий опір повітряному потоку, щоб його подолати потрібно значний перепад тиску, який створюється підйомом труби на значну висоту. Тому димоходи повинні бути високими.
• Через особливості конструкції більш гарячої виявляється верхня частина печі, так як димові канали перебувають над топкою, тобто вгорі, то і велика частина тепла сконцентрована там. Так що в приміщеннях на рівні підлоги часто буває холодно, а вгорі - жарко.
• Для регулювання інтенсивності горіння потрібна маніпуляція з заслінками / в'юшки, дверцятами. А це приходить з досвідом.
• ККД навіть самих хороших агрегатів рідко буває вище 60%. Середній показник 40%.
• Дуже велика інерційність печі: через велику кількість масиву цегли гріється піч довго, але і тепло теж віддає довго.
• Теплообмінник, якщо є, розташовується в топці, що робить термін його життя дуже невеликим. Другий мінус - погіршення умов спалювання палива: холодна вода відбирає значну частину енергії, температура в печі падає, дрова горять гірше, більше утворюється сажі. Тому такі варіанти далеко не найпопулярніші.

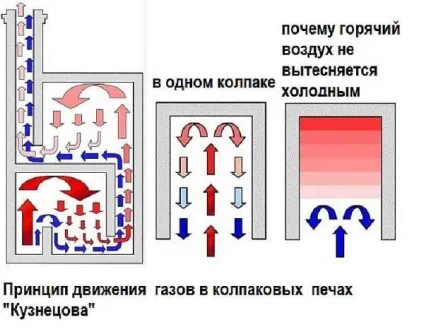

Принцип руху газів в колпакових печах

Працює все наступним чином: гарячі гази піднімаються вгору в перший ковпак. Там вони перебувають до тих пір, поки не охолонуть, віддаючи тепло стінок ковпака. Після чого опускаються нижче, що витісняються більш гарячими газами, що йдуть з топки. Таким чином, звід ковпака постійно гріється, тому що в ньому міститься найгарячіша частина газів. Більш холодні гази через сухий шов потрапляють в другій ковпак, де знову більш гарячі піднімаються вгору. Процес повторюється, звід другого ковпака теж гріється, але вже не так інтенсивно, як перший: температура знаходяться в ньому газів значно нижче. В протилежному боці від входу в другому ковпаку може бути влаштований вихід в димовий канал, а може - перехід в третій ковпак.

Ковпакові печі дуже пластичні: з печі на один поверх зробити на два легко. Потрібно просто витягнути ковпаки вгору

Як зробити цегляну піч своїми руками

Наскільки реально побудувати цегляну піч своїми руками? Це складно, але можливо. Твір мистецтва у вас навряд чи вийде: всі прикраси, виступи і надмірності вимагають практики і вміння, а звідки їм взятися у новачків. Так що для початку вибирайте проект найбільш простий. І ще порада: якщо задумали класти піч для будинку, краще спочатку попрактикуйтесь на дачі, в селі і т.д. Один раз пропустивши піч через руки, ви зрозумієте що і до чого, другий раз будете діяти більш усвідомлено і в результаті зробите менше помилок. Ну, а тепер по порядку, що робити і навіщо.

Визначаєтеся з типом печі: канальна або Колпакова. Знаходьте відповідний проект. В ідеалі, він підходить вам без переробок. Якщо немає, підлаштовуєте під свої потреби, по можливості консультуєтеся у фахівця. Промальовує кожен ряд порядовки.

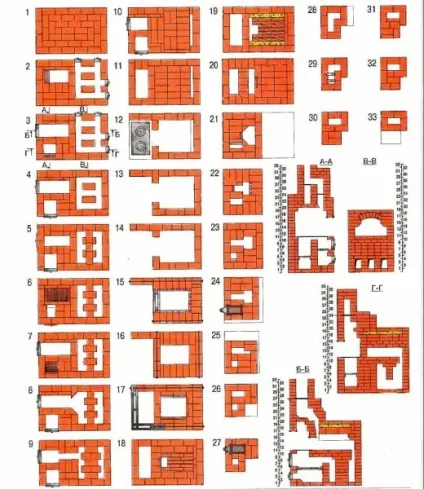

Порядовка печі - зображення кожного ряду кладки

Далі пішли господарські клопоти: чи вважаєте кількість цегли, додаєте запас на бій і відбраковування (10% від потрібної кількості). Шукайте цегла, що відповідає вашим запитам. Для зовнішньої кладки використовують керамічний не нижче М150, для топки часто (але не завжди) потрібно шамотна цегла. Тут є два варіанти Ш-5 і ШБ-8. Інші марки майже не використовуються.

Знаходьте глину для розчину і суміші для кладки шамоту (класти все на шамотні розчини не можна, вони розраховані на інші температури). Закуповуєте пічне литво потрібних форматів і призначення. Знадобляться ще теплоізоляційні матеріали: останнім часом часто топка відділяється від зовнішньої кладки шаром картону з мінеральної вати. Потрібно це вам чи ні, вирішуйте самі. Але для нормального вбудовування пічного литва в кладку його потрібно обертати утеплювачем, так що деяка кількість базальтової вати вам знадобитися (температура використання 1200 о С і вище). Про те, як приготувати глиняно-піщаний розчин можна прочитати тут.

Власне, початок зведення печі починається з пристрою фундаменту. Якщо ви планували її в будинку / на дачі заздалегідь, ви повинні були робити фундамент разом з фундаментом будинку. Якщо ж ні, доведеться робити незв'язних фундамент, які за габаритами на 30 см більше розмірів обраної печі.

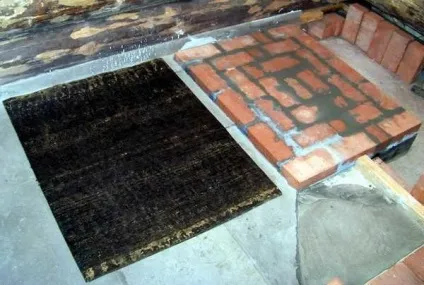

Будівництво печі починається з фундаменту

Після того, як він відстоїться, накриваєте двома шарами вологоізолятор (руберойд в найпростішому варіанті) і починаєте зведення печі. Далі все згідно порядовке, яка у вас є. І ще: якщо ви сподівалися скласти піч за кілька днів, вас потрібно засмутити. Справа ця тривалий, на яке йде кілька тижнів. І це у досвідчених людей. А новачки опалювальні печі з цегли своїми руками складають 3-7 тижнів в залежності від розмірів.

І ще одна порада. Перед тим, як починати класти на розчин, складіть все «на суху». Просто озброївшись порядовкой, кладіть цеглу один на інший. Так ви будете мати чітке уявлення, що і навіщо слід, як і де потрібно підрізати цеглини (без цього не обійтися). Але різати починайте тільки тоді, коли вже кладете на розчин. Під час кладки на розчин обов'язково перевіряйте кожен ряд на вертикальність і горизонтальність, стежте за кутами і виправляйте найменші розбіжності.

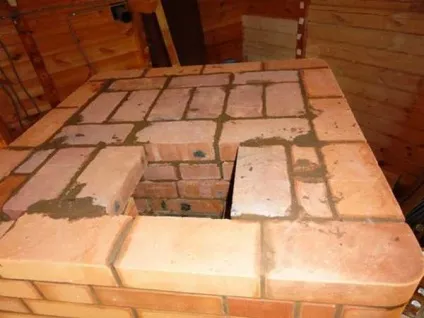

Піч кладуть на глиняний розчин, перевіряючи кожен ряд на горизонтальність, а стіни на вертикальність, відстежуючи кути

Після того, як піч складена її потрібно обов'язково просушити. Навіть якщо ви не збираєтеся її найближчим часом топити її регулярно. Ви не тільки переконайтеся в працездатності свого дітища, а й зробите її монолітом: при впливі високих температур глина сплавляється з цеглою. Якщо ж вона буде висихати в звичайному режимі, то ще невідомо, як поведе себе потім.

Ось основні етапи, які допоможуть скласти піч своїми руками. Складно? Так! Але є інші варіанти печей, які, можливо, вам сподобаються і які робити набагато легше. Наприклад, маленька ракетна опалювальна піч, яка використовує принцип піролізу, але не вимагає супер-складної топки і великих витрат.

Ракетна піч (реактивна)

Ці конструкції печей для будинку дуже оригінальні, при цьому нескладні для виконання, вимагають мінімальних витрат і навичок, причому використовується принцип піролізу, тобто енергія палива використовується по максимуму. Їх ще називають реактивними. Їх винайшли дуже давно в північному Китаї і в Кореї, потім модернізували і адаптували. Сьогодні це дуже популярне рішення для опалення екологічних будинків у всьому світі. Ці печі дуже компактні і прості, є вже досить велика кількість різних модифікацій, а все тому, що ці малогабаритні опалювальні печі робити своїми руками просто і швидко. Ось і моделюють люди, змінюючи базову конструкцію під власні потреби.

Пристрій і принцип дії ракетної печі

Ось у чому суть. Конструкція зображена на малюнку. Є дві топки, обидві вертикальні, з'єднані між собою горизонтальним димовим каналом. Від другої топки йде під підлогою довгий горизонтальний димар. У первинну камеру згоряння вертикально вставляються дрова і підпалюють знизу. Продукти горіння потрапляють в другу камеру і розігрівають її. При накопиченні достатньої теплової енергії знаходяться в ній гази спалахують (дожіг газів) і виділяють велику кількість тепла (температура їх згоряння дуже висока). Розігріті гази, розширюючись, заповнюють горизонтальний димар, віддаючи його стінок значну частину теплової енергії. Дим виходить практично холодними, а якщо все побудовано вірно, то і містить він тільки пари води та кілька вуглекислого газу.

Один з варіантів ракетної печі

Дуже просто і дуже ефективно. І побудова ракетної печі своїми руками займає всього 1,5-2 дня, і матеріалів потрібно мало. І гріє не гірше, ніж традиційна, і підлогу від неї теплий. Незвично? Так! Цікаво? Ще б! Ще й виглядати така піч може не менше презентабельно, ніж кращі дизайнерські прикраси. Ось кілька варіантів в різному виконанні.

Це теж ракетна піч, але в зовсім іншому стилі. топка справа

Ось здається, придумали вже все печі, які тільки можуть бути і нового і цікавого бути просто нічого не може. А ось і ні. Може. Доказ - дві чудо-пічки, які дійсно вражають. Одна - електрогенеруюча, а друга опалювальна водяна. І обидві чудо-пічки напевно можна зробити своїми руками.
