Піч буржуйка своїми руками креслення з труби і для лазні та гаража
Буржуйка - ідеальне рішення в умовах, коли необхідно забезпечити опалення малогабаритних приміщень (гараж, підсобка, обігрів лазні), витративши мінімальну кількість коштів. Заощадити дозволяє можливість використання матеріалів, які є практично у кожного, а також простота виготовлення своїми руками. Далі розглянемо, з чого можна зробити буржуйку і наведемо конкретні креслення.
Який інструмент необхідний?
Незалежно від обраного креслення або конструктивних особливостей буржуйки, для проведення роботи по її виготовленню крім матеріалів, потрібно підготувати наступні інструменти і обладнання:
Мається на увазі, що кожен з перелічених інструментів призначений для роботи з металами.
Вибираємо вид і починаємо роботу
Буржуйка може бути виготовлена своїми руками з:
Вид вибирається від наявності матеріалів, а також кращою складності виконуваної роботи.
Буржуйка з листів металу
Наведемо особливості виготовлення грубки з металевих листів, які використовують для опалення різну сировину: відпрацювання і дрова.
Піч на відробітку

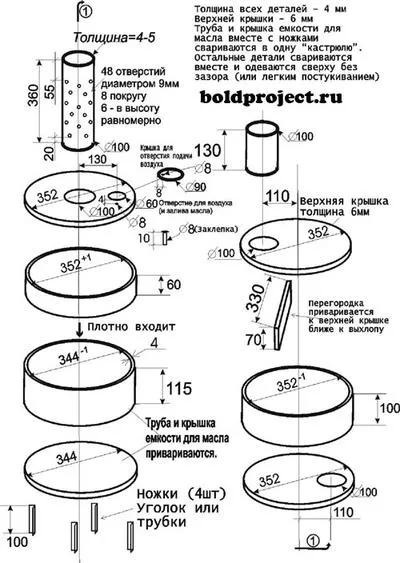

Для початку роботи своїми руками, заготовлюється металевий лист близько 5 мм (саме така ширина дозволяє грубці швидко прогріватися і ефективно обігрівати гараж) і труби (потрібні для відводу диму і деяких інших елементів). Для більш точного розуміння принципу виготовлення подивіться креслення:
- Згідно з наведеними розмірами з листа потрібно вирізати елементи, з яких і буде виготовлена піч. Постарайтеся максимально зачистити обрізані краї.
- Готується частина для кріплення складових буржуйки - труба з отворами.
- Частини верхнього бака готуються для монтажу димохідної труби. Для цього потрібно, згідно з наведеними на кресленні даними, зробити отвір, зміщене вліво по відношенню до цента. Також внизу бака проробляється ще один отвір (зміщене вправо) - воно призначене для установки з'єднувальної труби.
- Складові частини зварюються один з одним і виходить готовий бак.
- Аналогічним чином зварюється нижній бак. Тільки проробляється отвір для установки труби по центру. Також потрібно з невеликим зсувом зробити ще один отвір - в нього буде заливатися переробка. Над отвором для заправки робиться спеціальна всувним кришка.
- Нижній бак кріпиться до верхнього (вони приварюються до сполучній трубі). Надати міцності конструкції слід за допомогою кронштейнів.
- Не забудьте до нижнього баку приварити ніжки.
- Для збільшення терміну служби, піч зачищається і фарбується.
Приєднуєте буржуйку до димоходу і пробуєте опалити гараж. Для цього в нижній бак заливаєте паливо і підпалює. Коли воно розгорілося, потрібно отвір для переробки закрити засувною кришкою.
Важливо: Для фарбування конструкції використовуйте спеціальні жаростійкі фарби.

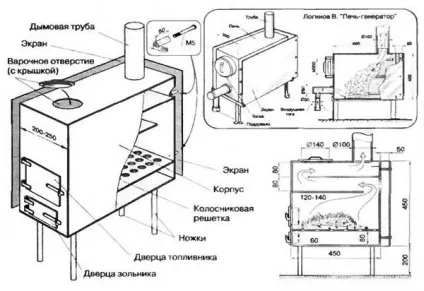

Прямокутна буржуйка на дровах
Такий варіант підходить, коли потрібно опалювати гараж або кімнати лазні, призначені для відпочинку.
Особливості моделі, виготовлення якої своїми руками опишемо далі, полягає у великій тепловіддачі і можливості регулювання сили тяги.
Наша піч матиме розміри 45х45х80. Таких габаритів досить, щоб обігріти середнє приміщення. У неї влізуть довгі дрова і її легко переміщати.
В цьому випадку не будемо приводити конкретний креслення, і постараємося максимально пояснити на словах. Перед початком роботи купуємо:
- Сталь завтовшки 3-4 мм. Буде досить листа півтора на два метри.
- Шматок труби. Вибирайте з діаметром від 90 до 100 мм. Довжина: 0.4 м.
- Арматуру 16 мм. Потрібно рівно 6.2 м.
- П'ять кілограм електродів.
- Чотири дверних петлі.
- Стрижень зі сталі, довжиною в півметра і діаметром близько 10 мм.
- Сім метрів куточка з 40 міліметрової полицею. Стінки повинні мати товщину в 5 мм.
Коли все необхідне підготовлено, починаємо роботу своїми руками в такій послідовності:
- З листів вирізаються майбутні стінки конструкції.
- Куточок зварюється таким чином, щоб вийшов каркас. При виконанні цього і першого пункту потрібно пам'ятати наведені вище розміри грубки (45х45х80).
- Арматура нарізається і приварюється до каркасу з інтервалом в 2 см.
- Готовий каркас обварюється бляхою.
- По діаметру гладкого прутка на ділянці труби, який буде димоходом, потрібно виконати 2 отвори. Приварюється труба до каркасу (до цього потрібно виконати під неї отвір).
- В отвори для відводу диму вставляється вигнутий пруток. Він повинен мати форму прямого кута. До нього приварюється шматок жерсті круглої форми, за розміром трохи менший, ніж внутрішній діаметр димоходу - буде використовуватися для регулювання.
- Буржуйка повинна мати дверки. Вони вирізаються прямо з корпусу. На вилучений шматок металу навариваются петлі, за допомогою яких вони прикріплюються на піч.
- На дверцята встановлюються засуви і ручки, які можна зробити будь-якого зручного виду. Головне, щоб вони гарантували максимальну фіксацію дверцята (якщо не хочете спалити гараж).
- Коли робота закінчена, можна перевірити результат роботи своїми руками і почати опалювати гараж.
Важливо: Для забезпечення тяги, дверцята кріпляться так, щоб були невеликі зазори.

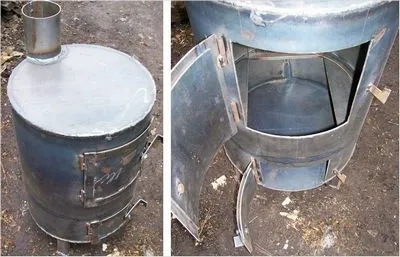

Буржуйка з труби
Такий варіант має на увазі простоту виконання роботи своїми руками і естетичний зовнішній вигляд, що дозволить обігрівати не тіль гараж, а й невеликі приміщення на дачі.
- Береться труба і обрізається до потрібної довжини.
- У бічній частині вирізаються 2 отвори: для зольника і топки. Відстань між ними приблизно 15 см.
- Вирізані частини металу будуть служити дверцятами. Їх розмір збільшується з допомогу наварювання зверху металевих смуг. Також потрібно відразу встановити ручки, що забезпечують фіксацію дверцята.
- Всередині майбутньої печі привариваются уголковие кронштейни (на них буде триматися колосник, зварений своїми руками з арматури або куплений в магазині).
- Встановлюється колосник.
- У колі металу, який буде закривати отвір труби (верхня частина буржуйки) потрібно зробити отвір для кріплення труби (димовідведення).
- Заварюється низ і верх печі.
- Приварюється труба.
- Приварюються петлі і встановлюються дверцята.
- Піч в місцях зварних з'єднань зачищають і забарвлюють спеціальною фарбою.
- Останній етап - підключення до виведеному за межі приміщення димоходу.
Якщо все зробити правильно - буржуйка зможе повністю опалювати гараж або інше приміщення невеликих розмірів.
Піч з бідона
З будь-якого старого бідона може бути виготовлена буржуйка своїми руками. Для цього потрібен:
- На встановленому в горизонтальному положенні бідоні, розмічаємо місце розташування прямокутного подувал. Воно повинно бути розміщено під кришкою.
- Вирізаємо отвір для димоходу. Воно може бути в дні або стінці.
- Робимо колосник. Його простіше виготовляти із сталевого дроту, яка в зігнутому вигляді заноситься в середину майбутньої печі і розпрямляється. Потрібно розташувати зигзаг таким чином, щоб було максимально зручно наповнювати буржуйку дровами.
- Криє ніжки.
- Приварюють димохід.
Конструкція має на увазі мінімум витрат на виготовлення і для виконання роботи не потрібно мати професійних навичок. З її допомогою можна сміливо опалювати гараж та інші підсобні приміщення.

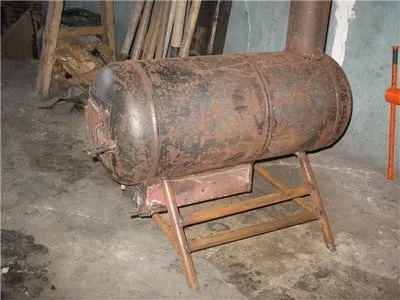

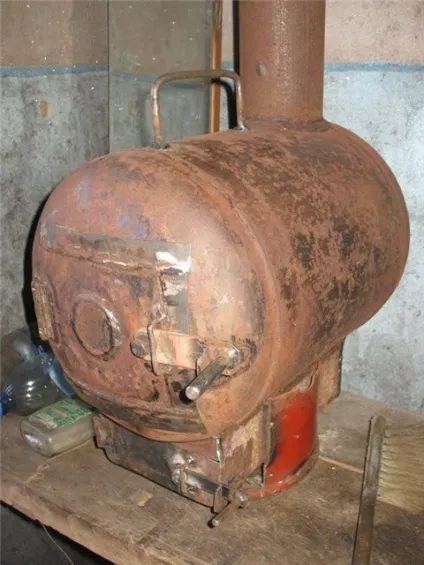

Піч з газового балона
Якщо у вас на ділянці завалявся газовий балон - використовуйте його для створення буржуйки.
- Зрізати кран і зробити заглушку отвори.
- У дні вирізати отвір під дверцята. З отриманого шматка днища, за допомогою його обварювання смугою металу, робляться дверцята.
- На дверцята кріпиться замок-ручка і вони монтуються на балон за допомогою петель, які приварюються.
- У тій частині балона, яка буде дном, потрібно зробити колосник. Для цього досить виконати отвори.
- Під отворами днища приварюється бляшана коробка, в яку буде спадати сажа і відходи. У передній частині коробки також потрібно зробити дверцята - вони будуть використовуватися для регулювання тяги.
- Грубку потрібно підняти від землі за допомогою ніжок. Для їх виготовлення підійде звичайна труба.
- У верхню частину балона вваривают димовідвод.
- Якщо є необхідність, на поверхні конструкції можна організувати варильну поверхню.
Така піч опалювати гараж або невеликий будиночок на дачі.
Буржуйка - досить просте пристосування для обігріву приміщень. Виконуючи роботу, пам'ятайте, що піч повинна не тільки гріти, а й відповідати мінімальним вимогам протипожежної безпеки.
