Узгодження кабелю 75 Om. з 50 Om. трансівером на УКВ.144 Мгц.

Іноді при відсутності кабелю з потрібним хвильовим опором виникає необхідність застосувати коаксіальний кабель
наявний під рукою.
Замість кабелю 50 Om. можна з успіхом використовувати кабель 75 Om.
Як узгодити вихід трансивера і фідерні лінію?
Це не складно! На Рис 1. показані варіанти узгоджувальних пристроїв для діапазону 144 мгц.

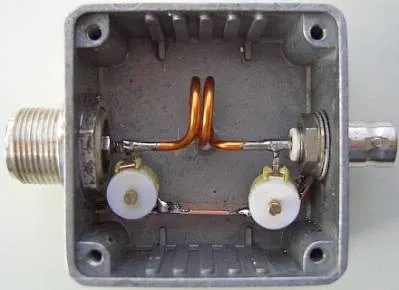

На Рис 2 вид на монтаж узгоджувального пристрою.

На Рис 3. зовнішній вигляд закінченого блоку.

Рис 3.

У першому варіанті як правило, для настройки вистачає розтягування / стиснення котушки. (При застосуванні постійних конденсаторів
ємністю 22 pF.)

Дані котушки:
4 витка. Діаметр дроту 1 mm. Діаметр оправки котушки 5 mm.
або
2 витка. Діаметр дроту 2 mm. Діаметр оправки котушки 10 mm.
Настроювання- по мінімуму КСВ.
При перебудові за діапазоном можливо доведеться підлаштовувати пристрій, що погодить тому друга схема найбільш
краща так як в
ній є змінні конденсатори.

144/430 Mгц.
схема двухдіпазонного узгоджувального пристрою.

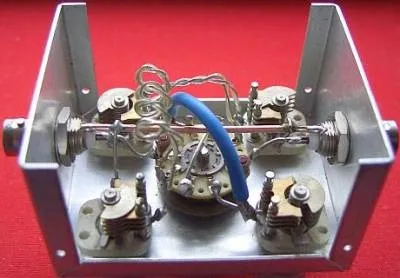

На Рис 2. вид на монтаж.

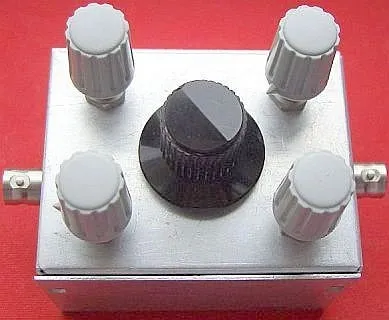

На Рис 3. вид закінченого блоку.

Рія 3.

Дані котушок:
144- два скручених дроти завдовжки 5 см. 4 витка. Діаметр оправки 5mm. (Див малюнок.)

430- полувіток (синій провід) довжиною 7 см. Діаметр 2mm.

Двохдіапазонний варіант дуже хороший для трансиверів мають один антенний роз'єм для 144 і 430 мегагерц. (FT-857D, FT-897D,

СІМЕТРІРУЮЩІЙ СТАКАН

Довжина склянки на кабелі з ПВХ оболонкою для частоти 145 мгц 306 мм, для 435 мегагерц 102 мм.
На кабелі з ПВХ оболонкою z склянки близько 300 Ом.
Його добротність менше, але він в два рази більше шірокополосен.
Для підвищення z склянки на кабелі з ПВХ оболонкою до 1500 Ом
можна замінити ділянку ПВХ оболонки під склянкою на оболонку з ПЕ.
Для цього треба обережно зняти оболонку і замість неї посадити на оплетку
кілька шарів білої, жовтої або зеленої термоусадочної трубки.
Довжина і z склянки ті ж, що і для рідної оболонки з поліетилену

Для склянки 145 МГц на кабелі РК 75-4-11 необхідна довжина 345 мм виходить, якщо оплетку для них знімати з відміряних по 370 мм шматків кабелю РК75-7-11. Термозбіжна трубка для неї 9,5 мм. Не можна використовувати батіг, мідь якої втратила природний колір і блиск.
Стакан по всій довжині необхідно захистити від проникнення вологи. Якщо для цього використовується термозбіжна трубка, то фіксується відкритий торець склянки, обплетення сгоняется хвилею до вирізки в оболонці кабелю, де щільно вкладається і обмотується тонкої дротом. Термоусадочну трубку починати саджати з відкритого кінця склянки, щоб не було стягування обплетення. Перед надвиганием трубки перевірте, щоб не стирчали "голки" обплетення.
Замість трубки можна обмотати стрічкою скотч шириною 15 мм. В цьому випадку обмотку почати з укладеною в вирізку боку склянки. В процесі обмотки стакан щільно обжимается стрічкою, і при цьому не потрібно точно розраховувати необхідну довжину заготовки-у потрібний момент зайве можна обстригти ножицями.

А ось для склянки 435 МГц необхідна довжина 114 мм і замість обплетення можна використовувати алюмінієву фольгу для кулінарії товщиною 40 мк. Накладати її треба без накрутки, прямий балкою, в 1.5. 3 обороту навколо кабелю. Алюмінієвий стакан краще захистити прозорою стрічкою скотч, що дозволить бачити і оцінити стан склянки при випадкових надмірних вигинах кабелю. Кільцеві пориви довжиною більше 1/4 окружності небажані. Ще краще використовувати мідну фольгу 50 мк.
Рекомендована раніше алюмінієва фольга з клейким шаром 25 + 25 мк занадто міцна на розрив при вигині кабелю і не забезпечує електричного контакту через клей між краєм 1го шару і поверхнею початку 2 го шару. Ємність між початком 1го шару і початком 2го може бути і достатня для шунтування щілини, але це невизначеність, яку краще уникнути. З тієї ж причини небажано застосовувати стрічки алюмінієвої або мідної фольги на лавсанової основі, зняті з товстих кабелів з спіненим ПЕ, в кабелях цю щілину перехлеста шунтирует обплетення поверх шару фольги, поверх склянки її немає. На фото чверть хвильовий стакан на 430Мгц, з верху на стакан одягається термоусадочна трубка!

Узгоджувальний експонентний трансформатор для супутникових приймачів

Вхідний опір біполярних транзисторів на СВЧ становить одиниці Ом і має індуктивну складову. Тому при безпосередньому підключенні коаксіальногокабелю з хвильовим опором 75 Ом в ньому виникає стояча хвиля. При наявності у вас 10-20 см. Посрібленого коаксіальногокабелю із фторопластовою ізоляцією з нього нескладно виготовити експонентний трансформатор. Ізоляція такого кабелю виготовлена ​​із фторопластових стрічок навитих на центральний провід. Необхідно зняти оплетку кабелю і розмотати фторопластові стрічки (крім останньої). Цей діаметр по ізоляції буде у вихідного кінця трансформатора. За допомогою ножа обрізати стрічки сходящимся «нанівець» клином. Намотати стрічки назад, прагнучи отримати експонентний характер зміни діаметра перетину ізоляції по довжині. Стрічки будуть потрібні не все! Натягнути оплетку і стиснути її щільно по ізоляції. Змастити оплетку флюсом ЛТИ-120 і пропаять. По сріблу припій чудово розтікається. Одержаний напівтвердий відрізок цілком можна гнути і навіть згорнути в кільце. Наступні виміри декількох зразків трансформатора показали, що точність експоненти і довжина кабелю не мають вирішального значення. Необхідно лише домогтися монотонного зменшення перетину. Одержаний трансформатор упаюємо між вхідним роз'ємом і в.ч. блоком приймача. Для різних варіантів саморобних в.ч. блоків було отримано збільшення посилення 4-6 дБ! Значно покращився КБВ в фідері, і вважаю, зменшилися шуми вхідного каскаду через поліпшення узгодження по входу в усьому діапазоні частот. Думаю, такий корисний спосіб отримати додаткове посилення на СВЧ, застосуємо для багатьох широкосмугових пристроїв. 73! UO5OHX ex RO5O

Антена, яка б вона не була правильно відбудована, завжди показує КСВ більше ніж одиниця. Так само в антені присутні інтермодуляційні
спотворення основної частоти. Відбувається через що: резонує схили, які,
як правило, не є тією ж довжини, що і резонатор, резонує
щогла (окрема розмова), фідер харчування не завжди має точно кратну довжину
за кількістю укладених хвиль. Це три основні причини, за якими прийом
залишається хорошим, а ось передача іноді може бути або поганий, або неіснуючі зовсім.
Напруженість поля поруч зі штирем мала, або нерівномірна.
Розглянемо ідеальний випадок. Антена стоїть на заземленої щоглі, довжина якої укладається в точне число парних длинн хвиль
(2лябда. 4лямбда. І т.д.). Як підвищити потужність основної частоти, якщо неможливо змінити випромінює штир, або він зроблений з високогобротного матеріалу (сплави ДТ8, радіолатунь, червона мідь)? Дуже просто! Надоочістіть приходить від передавача сигнал від шуму, який народжує багато Інтермодуляції.

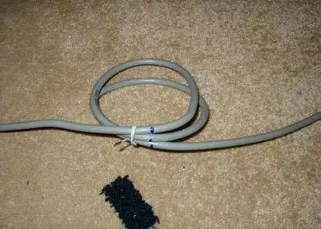

Для цього на приходить кабелі на відстані лябда / 4 роблять два витка приходять коаксіальним кабелем з таким розрахунком, щоб витки складалися з кабелю довжиною (лямбда / 4) * коеф укорочення = Довжина витка.
Практично ж це виглядає так: Для частоти 144.5 довжина хвилі 2069мм, поділимо на 4 отримуємо 517. Це і буде той відступ, який ми робимо від роз'єму відповідного до антени. Відстань треба брати від центрального Піна роз'єму, до точки на ізоляції приходить кабелю, де ми зазначає 517мм. Відзначати найкраще маркером, який не боїться води. Коефіцієнт укорочення для RG 8X становить 0.67. І того у нас довжина нажд відрізка становить 517 * 0.67 = 347мм.
Єдина умова, що у даного коаксіального фільтра витки повинні щільно прилягати одне до одного, так що утворилося кільце по всьому периметру треба з натягом обматать будь ізоляцією. Неприпустимо застосовувати для стяжки мідний дріт, так як у нас виходить замкнуте виток і замість посилення ми отримаємо грандіозну пробку. Даний фільтр є пасивним підсилювачем,
так як в ньому складаються сигнали тільки предлённой частоти, а інші частоти вбиваються. При добротності кабелю рівною 600. 700 ширина резонансу дорівнює приблизно 8МГц. Якщо чого не зрозуміло, то дивіться фото вище

Кабельний стакан 50 ом (75 Ом)

Для антен з розрізним вібратором 50 ом (75 Ом)
з кабелів типу РК 50-4,8-12а, РК 50-4.8-32. РК50-4.8-36 (РК 75-4-11 або РК 75-7-11) з оболонкою з поліетилену

Заготівля довільної довжини. На відстані 400 мм від торця зробити кільцевої виріз оболонки. В 345 мм від вирізки нанасті на кабель позначку. Одягти відрізок 400 мм обплетення від кабелю типу РК 75-7-11, РК 75-9-12, РК 50-9-12. Край обплетення укласти в вирізку, втиснути і, починаючи з цього краю, щільно з натягом обмотати скочив шириною 18 мм на довжину близько 330 мм. Тепер, коли майже весь стакан щільно лежить на кабелі, акуратно по кільцю обстригти стакан ножицями до довжини 345 мм по позначці на кабелі і продовжити обмотку до його торця. У 5 мм від торця склянки надрізати і зняти оболонку кабелю і підготувати торець кабелю для пайки до вібратора (на фото підготовлений для розрізного.). На "стакан" по всій довжині надіти термоусадочну трубку або в два, три проходи обмотати скочив шириною 18 мм і поверх нього - ПВХ ізолентою для захисту скотча від сонця.

Кабельний стакан-трансформатор 28 - 50 ом
Для антен з розрізним вібратором 28 ом
з фторопластового кабелю РК 50-7-22

Необхідну для трансформатора хвильовий опір 37,5 Ом виходить зняттям з внутрішньої ізоляції 4х фторопластових стрічок.
Він може бути використаний в будь-яких антенах 28 ом, наприклад DK7ZB.

Заготівля кабелю може бути будь-якої довжини, але не коротше 460 мм. Зняти оболонку, фторопластові стрічки під нею і оплетку. Закріпити краю від розкручування стрічок кільцями вузької стрічки скотч.

В 380 мм від правого торця зробити мітку, лівіше мітки наклеїти кільце вузької стрічки скотч, зробити легкий надріз і зняти чотири шари фторопластових стрічок, закріпити край від розкручування стрічок.

Одягти оплетку, поєднати її торець з лівим (товстим) торцем і з цього торця почати щільно обмотувати стрічкою скотч і закінчити в 15 мм перед сходинкою в ізоляції. Промять оплетку за формою сходинки, зігнати хвилю обплетення до тонкого кінця, а надлишок довжини здавити так, щоб оплетка залишалася в злегка натягнутому стані. (Кабель з переходом 50 в 37.5 Ом готовий, але довжина 367 мм трансформатора поки не визначена) Починаючи від сходинки посадити два - три шари кольорових (не чорний, на фото - білі) термозбіжних трубок довжиною заготовок 390 мм. На відстані 345 мм і 367 мм від сходинки зробити позначки кульковою ручкою.

З відрізка кабелю типу РК 50-9-12, РК 75-9-12 довжиною 400 мм акуратно зняти оболонку і оплетку. Обшивка повинна мати природний мідний колір і блиск (на фото використана посріблена). Одягти оплетку на заготовку так, щоб її торець був лівіше термозбіжних трубок і на 10 мм ліг на оплетку кабелю. Починаючи з лівого торця одягненою обплетення і приблизно до позначки (її н видно, вона під опліткою) щільно обмотати оплетку стрічкою скотч шириною 15. 18 мм. Вкоротити оплетку до позначки 345 мм, обстриг її ножицями над старою газетою. Потім продовжити обмотку обплетення стрічкою скотч, закривши цей торець і стакан по всій довжині. (Стакан готовий, визначаємо трансформатор по довжині 367 мм) По позначці на відстані 367 мм від сходинки термоусадочну трубку обрізати і видалити, розчесати оплетку кабелю і відвести її вбік, скрутивши в джгут. Тим самим тепер визначена довжина трансформатора 367 мм. Далі готуємо його до пайки. У 3х мм від торця обплетення надрізати і зняти внутрішню ізоляцію, сформувати і облуди оплетку і центр. жилу, зайве відкусити.

Захистити стакан термоусадочної трубкою будь-якого кольору (на фото - чорна), або обмотати стрічкою скотч і поверх неї - ПВХ ізолентою для захисту Скоча від сонця, і припаяти на правому торці кабелю роз'єм 50 ом.

Оскільки розрізний вібратор симетричний, а живиться несиметричним кабелем, то необхідно на кабелі зробити сімметрірующій трансформатор.

Для цього треба на закінчення кабелю, яке підходить до вібратора, одягнути панчіх, виконаний з оплёткі.Чулок одягається прямо на поліетиленову ізоляцію кабелю і обмотується ізолентой.В нижній частині трансформатора робляться прорізи в ізоляції кабелю і панчіх припаюється до оплетке кабеля.Дліна панчохи-трансформатора = 0,364 м (для 144,100 mhz) L = довжина хвилі / 4 x 0,7

При формуванні стеків з декількох стріл необхідно врахувати, що обплетення і жила кабелю на різних стрілах були спрямовані в одну сторону.То є всі жили на ліву частину вібратора, а все обплетення на праву частину або навпаки.
