Мініатюрний антілай для собаки
Компактний антілай для домашньої собачки
Маючи перед очима об'єкт управління багато простіше розробляти для нього щось корисне. Так сталося і в мене. Покористувавшись китайським Антіла зрозумів його марність і зробив свій. Але підросла дитина показав недолік конструктиву: занадто багато кнопок теж не добре. Пристрій повинен бути максимально простим і надійним. Розмір для маленької собачки теж повинен бути менше. Виходячи з цих міркувань і з'явилася нова версія Антілья. Маленьке і простий пристрій для маленької собачки.
Найважчим було придумати консруктів пристрою. Розмір собаки не дає розгулятися конструкторської фантазії. Довелося максимально повно використовувати обсяг і енергію.

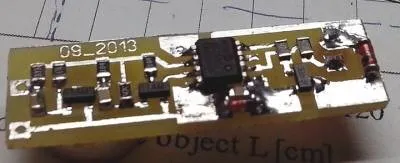

Всередині коробочки розміщується 2 плати: одна несе на собі електроніку,
В цілому вийшло компактненько і не сильно потворно.
Схема пристрою нагадує вихідну. але стала значно простіше. Контролер теж зменшився. Тепер це PIC12F629 або PIC12F675. Кнопка всього одна - вкючая (вона ж і вимкнути). Щоб дитина не могла її натиснути (та й сам пес при іграх) довелося зробити натискання через отвір в корпусі тонким предметом (наприклад голкою). Схема в режимі "вимкнено" споживає кілька мікроампер. У режимі "включено" струм споживання зростає до 80мкА. Тому батареї застосував AG13. Якщо вірити інтернету, її ємність в такому режимі 150мАч. Що дозволяє перебувати у включеному стані (без сработок) приблизно 2,5 місяці.
Ось схема:
Файли плат (2 плати в одному файлу) і прошивки можна як зазвичай скачати безкоштовно в розділі "Каталог файлів"
В процесі тижневої експлуатації пристрою була виявлена його ефективність (Кітпес став явно менше гавкати на дзвінок у двері і проходять повз квартири сусідів) і конструктивна капость: після циклів сну псина потягується і інтенсивно крутить з боку в бік головою. Дуже швидко. В результаті в батарейках пропадав контакт, що призводило до вимикання пристрою. Я спершу спробував перемогти це прокладкою з поролону. Не допомогло. Потім зробив поліпшення в програмному забезпеченні: при включенні або виключенні кнопкою, мікроконтролер зберігає в незалежну пам'ять поточний стан. При подачі живлення проводиться зчитування збереженого стану. Якщо антілай був включений, він знову сам включається. Якщо вимкнений то відповідно вимикається. Нову прошивку вже залив в сховище. Так що якщо Ви скачували стару версію дуже рекомендую оновити.
Якщо при повторенні цієї конструкції у Вас виникли якісь питання чи ідеї щодо поліпшення її, напишіть мені в онлайн формі свої міркування з цього приводу.
