Пропускний клапан розміщується між виходом і входом турбокомпресора (інша назва рециркулюючий клапан або перепускний клапан) - клапан відкривається коли утворюється надлишковий тиск у впускному колекторі, соотвественно повітря з виходу турбіни направляється назад на вхід або в атмосферу. Це запобігає пошкодженню турбіни, а також сприяє тому що турбіна не вповільнюється, так як підтримується потік повітря проходить через неї. Виробники встановлюють реціркуліруещіе клапана (bypass) щоб знизити шум від компресора, який виникає при закритті дросельної заслінки, для прискорення віддачі від турбіни при перемиканні передач, для усунення проблем, викликаних тим, що повітря вже пораховано комп'ютером (тобто пройшов через через витратомір ). Великі блискучі перепускні клапана (Blow-Off) працюють за тим же приципу, але розраховані на більш велику надлишковий тиск, ніж розраховано на заводські настройки і установка їх на двигуна зі штатними настройкаммі безглуздий. Однак, це не зупиняє большенства владітельцев турбових машин від покупки Blow-Off'в всього лише через красивого "пшику", який утворюється при різкому виголити стисненого повітря в атмосферу. Дак може, що б отримати красивий і гучний "пшик" варто піти іншим шляхом?
Найбільші отвори в клапані призначені для з'єднання з виходом і входом турбіни, а для з'єднання з впускним колектором використовується отвір малого діаметру. Клапан не обов'язково з'єднується з турбіною, а може бути підключений десь в районі інтеркулера. Для утримання клапана в закритому стані, при відсутності вакууму, - служить пружина.

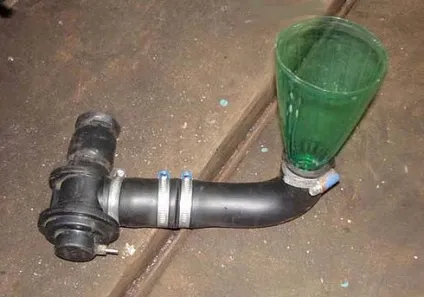

Шланг, який йде з реціркуліруещего клапана (bypass) у впуск перед турбіною для скидання надлишкового тиску, отсоеденіям від bypass'a і глушимо його. Зробити це можна будь-пробкою, якої затикаємо шланг і для більшої надійності можна цю справу затягнути хамут. Відрізаємо від пластикової пляшки воронку і кріпимо на bypass, нижче на фото можна подивитися що повинно вийти:

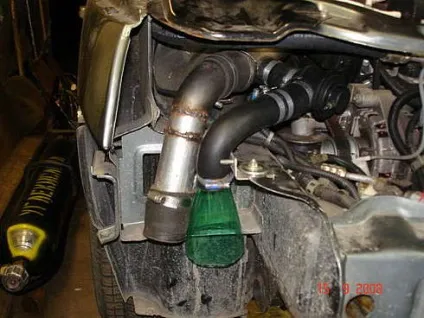

Встановлюємо на автомобіль, це повинно виглядати премерно ось так:
Якщо ви розраховували отримати за безкоштовно великий блискучий клапан на халяву, - напевно, не були вражені. Однак даний клапан покликаний насамперед відтворювати "красивий пшик" при сплесках наддуву при відпуску газу, а зі своїми функціями він прекрасно справляється.
