І так вирішив зібрати свій маленький але потужний комп за невеликі гроші.
Перше що я хотів отримати це невеликі габарити неттопа, але так само і високу продуктивність.

Як то випадково на сайті СотМаркет знайшов плату форма-фактора thin-mini itx і socket lga1150 все за 3 тисячі плата від GIGABYTE повна назва GA-B85TN rev. 1.0

Характеристик думаю можна легко подивитися в інеті. Ця плата в багато хороша наприклад блок живлення можна використовувати як внутрішній так і зовнішній 12 (v) (але про блок живлення пізніше). Після покупки постало питання у виборі процесора, купив Intel Core i3-4330

Персональний блог - неттоп своїми руками на базі процесора intel core i3-4330 частина - 1, клуб

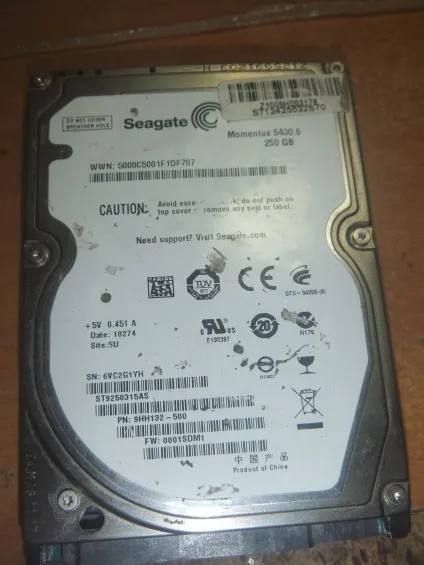

Через його досить великий продуктивності і низького тепловиділення. У даній плат 2 слота під оперативну пам'ять формату SODIMM DDR3. У мене вже були 2 планки по 2 ГБ правда з невисокою частотою +1067 Мгц, але як надалі показала практика такої оперативки на перший час вистачить. Жорсткий диск у мене теж був, не найкращий диск обсяг всього то 250 ГБ зате розмір 2.5 мені підходить в самий раз
Персональний блог - неттоп своїми руками на базі процесора intel core i3-4330 частина - 1, клуб

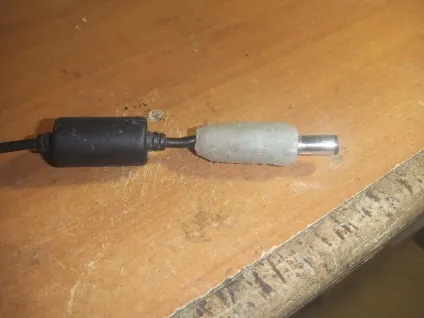

(Відразу скажу в даній платі є можливість вставити ssd в порт msata), в платі є 3 порти SATA 3 і один SATA 2. Коли основні комплектуючі були зібрані, варто було повернутися до вибору блоку живлення, так як комп повинен бути маленьким то вирішив використовувати зовнішній блок. Однак виникла проблема, вхід харчування був 3-контактний (такі використовують наприклад ноути у HP) а я знайшов у себе зубожілий блок живлення на 90 ВТ від acer звичайний 2-ух контактний (прочитавши по форумам зрозумів що 3 контакт пов'язаний з вимірюванням потужності блоку живлення ну ніби як доставляє якусь інформацію про блок живлення системної плати) але як бути в моїй ситуації. Пішов в магазин радіодеталей і про чудо знайшов перехідник, перепаяти безпосередньо до проводу блоку живлення (щоб зменшити розмір штекера).
Персональний блог - неттоп своїми руками на базі процесора intel core i3-4330 частина - 1, клуб
Персональний блог - неттоп своїми руками на базі процесора intel core i3-4330 частина - 1, клуб

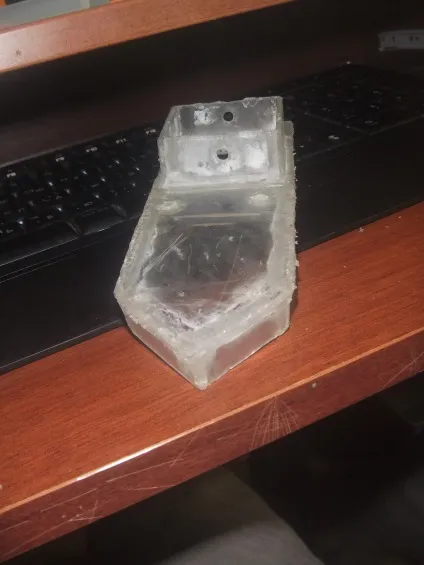

І так ОЗУ і ПЗУ були, харчування і проц на місці залишилося охолодження. саме проблемною. адже будь-який кулер який я не знаходив був неймовірно високий що ламало в корені мої задуми про тонкий і маленькому комп'ютері. Натрапив на єдиний для мене варіант в <удалено модератором> куллер titan (в описі висота його 35мм на ділі в місці з кріпленням висота ставати все 40 мм) 95x95 мм габарити самого вентилятора. Комп зібраний поставив на нього 8-ку в подальшому переставив на 10-ку. Корпус для неттопа вирішив робити сам так як всі доступні корпусу різко збільшують габарити неттопа.

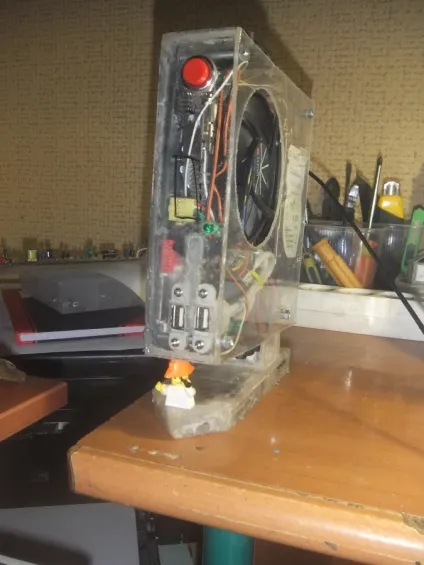

нижче фото з різних ракурсів велика частина була описано докладно вище

Персональний блог - неттоп своїми руками на базі процесора intel core i3-4330 частина - 1, клуб
Персональний блог - неттоп своїми руками на базі процесора intel core i3-4330 частина - 1, клуб

Ось вже воістину. Немає у рук спокою)))
Не думав, що побачу таке в епоху коли корпусів на ринку тільки з холодильником для пива немає. Але вигадка і старання вражають. Реалізація трохи кульгає, звичайно.

Отвір можна зробити більш акуратно, але не швидко. просвердлити один з одним по колу багато отворі, потім виламати і дуже акуратно надфілем підрівняти.

Або потрібна труба / трубка потрібного діаметра зі сталі 1,5-2мм. з одного краю гостро заточуємо по колу. підійде якщо оргскло не товста (від 2 до 5 мм), кладемо на рівну поверхню і сильніше обстукував по всьому колу трубки. далі перевертаємо скло іншою стороною і знову обстукував (прорізаємо), або нагріваємо до червоного розжарювання і силою тиснемо на рівній поверхні на оргскло.
