Регулювання клапанного механізму зводиться до регулювання теплового зазору. Величина теплового зазору у впускних і випускних клапанів однакова і дорівнює 0,25-0,3 мм при вимірі на холодному двигуні.
Для більшої точності при регулюванні і повторній перевірці теплових зазорів коромисла клапанів рекомендується притискати: на голівці правого ряду циліндрів коромисла випускних клапанів до торця осі, впускних клапанів - до стопорному кільцю; на голівці лівого ряду циліндрів коромисла випускних клапанів до стопорному кільцю, впускних клапанів - до торця осі.
Послідовність регулювання клапанного механізму така:
- відвернути баранці кріплення кришок головок циліндрів і зняти кришки
- перевірити момент затягування болтів кріплення осей коромисел, який повинен бути 120-150 Н * м (12-15 кгс * м)
- провертаючи колінчастий вал за годинниковою стрілкою (з боку вентилятора) ключем за болт кріплення шківа або ломиком за отвори в маховику і уважно спостерігаючи за рухом впускного клапана першого циліндра, встановити момент, коли він повністю підніметься (тобто повністю закриється)
- продовжуючи обертати колінчастий вал, поверніть його ще приблизно на 1/3 обороту. В цей час в першому циліндрі відбувається такт стиснення, і обидва клапана цього циліндра будуть закриті

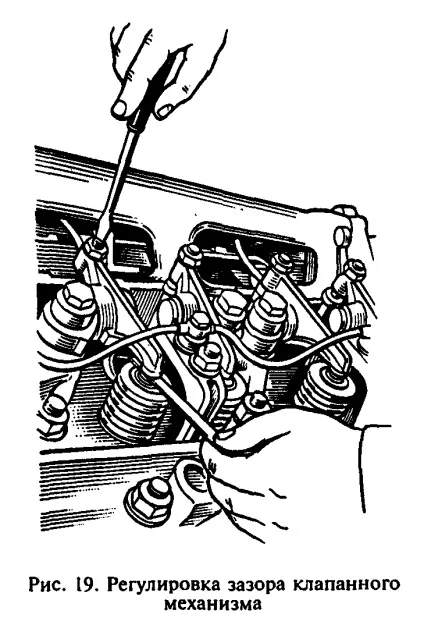

- перевірити щупом зазор між торцем клапана і носком коромисла у впускного і випускного клапанів першого циліндра і при необхідності відрегулювати (рис.19)
- для регулювання зазорів відвернути контргайку регулювального гвинта, вставити в зазор щуп і, обертаючи гвинт викруткою, встановити зазор 0,25-0,30 мм
- притримуючи гвинт викруткою, затягніть контргайку і перевірте величину зазору.
- регулювання наступних зазорів здійснюється в послідовності порядку роботи циліндрів (ЯМЗ-236: 1-5-4-2-6-3, ЯМЗ-238: 1-5-4-2-6-3-7-8)
- після регулювання зазорів запустити двигун і перевірити його роботу.
- при необхідності перевірити зазори
- поставити і закріпити кришки головок циліндрів
- перевірити стан прокладок.
