Перевіряємо ротор болгарки, сибірське домоволодіння

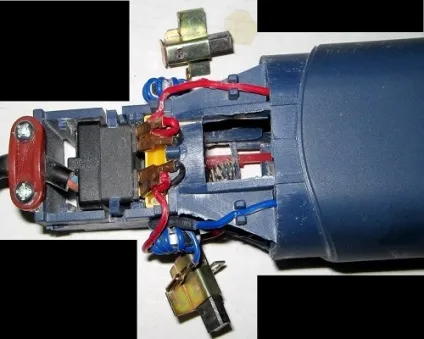

1. Механічний розрив токопроводніков, який може виявлятися в підвідних проводах, кнопки включення і контактних місцях робочих обмоток. Для визначення відсутності обривів використовується прилад електрика «мультиметр» в режимі вимірювання опору або омметр. Перевіряються окремо всі електричні ділянки: підведення до електродвигуна, з'єднання на контактах обмотки статора і ротора.
2. Електричний пробій робочих котушок, який може виявлятися потемнінням провідників, а може бути візуально прихованим. У будь-якому випадку перевірити якір і статор на болгарки тестером доведеться на відсутність короткозамкнених витків, що не завжди може бути ефективним, а для точного діагностування знадобиться спеціалізований прилад.

Перевірка працездатності статора

Як перевірити статор болгарки підручними засобами:

• Статор може мати дві основні поломки - це обрив провідника або виникнення короткозамкнутих витків. При цьому перевірка тестером в режимі вимірювання опору до 200 Ом здатна показати тільки відсутність обривів з усередненими показниками опору, які не повинні відрізнятися між фазними обмотками.
• Відсутність обривів в обмотках статора можна визначити будь-яким низьковольтним пробником: пара проводів, батарейка, лампочка. Але, наявність короткого замикання в ланцюзі таким способом не виявити, тому досвідчені електрики перевіряють експериментально: до фазним котушок підводиться напруга, при цьому в центрі між полюсами обмоток укладається металева кулька, який при нормальних обмотках буде «шукати» точку електромагнітного балансу. Обертання кульки свідчить про відсутність КЗ в котушках, зміщення від центру - коротке замикання в провідниках на протилежному боці.

Увага. - Цей метод небезпечний через використання високої напруги і непередбачуваного переміщення металевої кульки.

• Безпечно і точно можна перевірити статор болгарки тільки за допомогою професійного приладу.

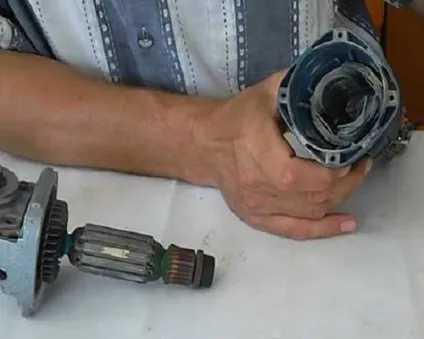

Перевірка працездатності якоря болгарки

Якір болгарки сильніше інших вузлів піддається різним електромагнітним, механічним і температурним впливам, тому саме ротор найчастіше є причиною відмови роботи інструменту.

Як перевірити якір на болгарки підручними інструментами:

• Поломка якоря передбачає два варіанти несправностей: обрив токопроводніков на контактах-ламелях, короткий межвитковое замикання в одній або декількох обмотках. Тестер електрика в режимі вимірювання опору до 200 Ом дає можливість виявити обриви і повне закорочування обмотки (показуватиме безмірно низький опір), а в режимі вимірювання опору близько 1 Мом перевіряється надійність електроізоляції обмоток робочих котушок до металевого корпусу ротора.
• Відсутність яскраво вираженого КЗ в обмотках якоря не виводить повністю інструмент з ладу, а виникає підвищений розігрів двигуна, зниження його оборотів, що з часом призведе до повної відмови двигуна. Тому при будь-якому ремонті інструменту обов'язково необхідно продзвонити якір болгарки не тільки тестером, а й перевірити спеціалізованим приладом, що виявляє навіть незначні короткі замикання.

Ремонт або заміна електричних вузлів болгарки

При ремонті електроінструменту необхідно чітко розуміти, як правильно перевірити якір і статор болгарки:

• Тестер дозволяє вимірювати опір обмоток і виявляти обриви токопроводніков, тому навіть відповідність табличних показаннями вимірювання не гарантують працездатність приладу, а тільки вказує на грубі механічні поломки.
• Перевірка короткозамкнутих витків в котушках здійснюється професійними або саморобними приладами, що вимірюють зміни індуктивності кожної робочої обмотки, тому що КЗ знижує рівень ЕРС.
• При ремонті інструменту часто виявляється, що зовні все обмотки цілі, але в них є короткі замикання. Експлуатація такого інструменту небезпечна, тому стоновітся питання про необхідність перемотування статора, ротора або заміні «пробитого» вузла.
• Практика показує, що відновлювальні заходи (перемотування) навіть в ремонтній майстерні не гарантує тривалу надійну експлуатацію приладу, тому рекомендується не ризикувати, а відразу встановлювати запчастини від виробника.
