Перенесення розеток і вимикачів

Як перенести розетку

Якщо надумали зробити перенесення розеток, тоді постарайтеся не робити помилок при з'єднанні розеток, які в подальшому створять незручності і все одно доведеться виправляти їх.

Коли буде потрібно розетку встановити нижче, а дроти замуровані, тоді можна на місці старої розетки поставити розподільну коробку, в якій зробити з'єднання старої проводки і нового відрізка кабелю.

Замість розподільної коробки можна залишити пластиковий підрозетник і все з'єднання зробити в ньому, з подальшою установкою кришки (гіпсокартон, пластик).

Замуровувати з'єднання не слід, щоб в подальшому не псувати обробку стін. За правилами, всі з'єднання повинні мати вільний доступ. Щоб не забути місце установки коробки, зробіть креслення перенесення розетки і місцем установки розподільчої коробки.

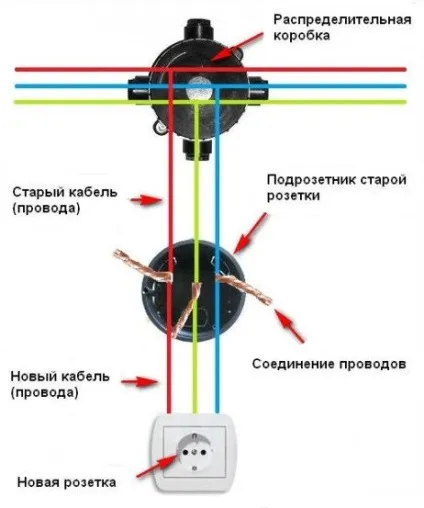

Пластиковий подразетнік використовується для з'єднання проводів, якщо нова розетка розташовується нижче

З'єднання розеток шлейфом теж не рекомендується, так як електропроводка можливо не розрахована на додаткове навантаження, по-друге, слабшає з'єднання між розетками.

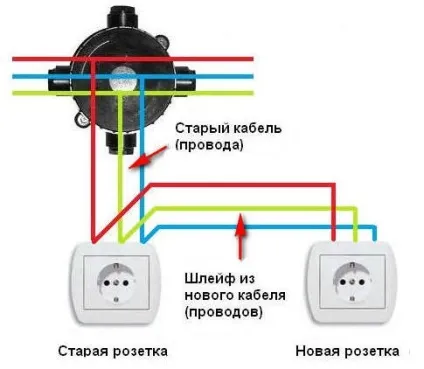

Горизонтальне з'єднання шлейфом двох розеток не рекомендується

Електропроводка підводиться до розеток і вимикачів вертикально, при горизонтальному розташуванні електропроводки неважко її пошкодити, при наступних ремонтах. При перенесенні розетки своїми руками роблять штроби від розподільчої коробки у стелі горизонтально і опускають вертикально, до місця нової розетки. Кабель укладають в нову штробу від розподільчої коробки і до розетки.

Правильний перенесення розетки

Прокладаючи кабель, не забудьте залишити невеликий запас з боку розподільної коробки і розетки. Якщо стара розетка зовсім забирається, то старий кабель краще теж прибрати. Коли старий кабель замурований і немає можливості його видалити, то його можна обрізати з обох сторін.

Червоною стрілкою показана неправильна прокладка кабелю при перенесенні розетки

З'єднання проводів в розподільній коробці бажано робити скруткой з подальшим паянням, обпресуванням або зварюванням. Якщо навантаження розетки невелика, десь в межах 2 -3 ампер, з'єднання проводів можна робити Клемники Wago. Зустрічаються моменти коли потрібно мідний дріт з'єднати з алюмінієвим. Звичайна скручування тут не пройде, з часом місце скручування окислюватися, отгоріт і контакт повністю зникне.

У цьому випадку з'єднання проводів роблять на кільце через болтове з'єднання з гравером, що розділяє оцинкованої шайбою і додаткової гайкою для стопора. На розетки береться мідний кабель перетином 2,5 мм². Все вище сказане відноситься і до перенесення вимикачів. Всі зміни потрібно відображати в схемі електропроводки. в подальшому це стане в нагоді.
