Російська піч з потріскують всередині дровами - символ затишку і добрих сімейних традицій. Мистецтво кладки пічної труби з цегли передавалося майстрами своєї справи з покоління в покоління. З появою нових будівельних технологій і матеріалів стало можливим встановити димоходи, які можуть протистояти корозії. Якщо з часом виникла необхідність замінити верхню частину труби, виконують перехід з цегляної труби на сендвіч. Дізнайтеся особливості демонтажу і принципи будівництва нового димохідного каналу.

Особливості пічної труби з цегли

У правильно змонтованого цегляного димоходу завжди відмінна тяга. Якщо конструкцію зводять відповідно до правил, вона служить довгі роки. Зруйнована цегляна кладка може перегороджувати шлях виходять продуктам згоряння. Щоб змонтувати новий верх, необхідно придбати сендвіч-трубу підставою того ж діаметру, що і металева труба, дефлектор і покрівельний елемент для переходу з дахом.

Але спочатку слід розібрати стару трубу (верхню її частину). Демонтаж димових цегляних труб проводиться з урахуванням габаритів конструкції і місця її розташування. Професійні ремонтники при розбиранні стовбура застосовують дискові пили, перфоратори, кувалди або гідравлічний інструмент. Якщо заплановано падіння труби, слід розрахувати кут її нахилу і місце падіння.

Основні складові частини конструкції димаря: фундамент, стовбур (частина труби до покрівлі), шапка, жерстяної комір (дозволяє газовідвідного каналу щільно прилягати до покрівлі), видра (розширена на 10 см частина труби), шийка труби (має такий же розмір, як і стояк димоходу), оголовок (на нього встановлюють дефлектор, що захищає конструкцію від снігу або дощу).

Надсадний частина викладається особливим чином, встановлюється прямо на піч і містить засувку. Закінчується за 5-6 рядів до перекриття між поверхами. У зоні распушки ствол на 25-40 см розширюється, проте площа перетину повинна залишатися незмінною по всій довжині конструкції.

Продовження основної труби роблять з вогнетривкої цегли, причому в самому верху димохід повинен звужуватися до розмірів підстави сендвіч-труби.

Порядок робіт наступний.

• На поверхню цегли наносять розчин, виконують кладку. Потім горизонтальну і вертикальну площині перевіряють рівнем і підвісом. Прямокутна кладка найпростіша, рівність кладки можна перевірити металевим прямокутником.
• Внутрішню поверхню димоходу затирають, щоб стики були герметичними.
• Вогнетривка шамотна цегла ідеально підходить для димоходу, він витримує високі температури і морозостійкий. Можна замінити його і подвійним силікатною цеглою М 150.
• Заглушку встановлюють в перших рядах димоходу, вентиляційне вікно необхідно для контролю тяги.
• Ближче до покрівлі роблять вікно для очищення труби від сажі.
• Між покрівлею і димоходом прокладають негорючий матеріал, наприклад, мінеральну вату.

Як правильно викласти трубу з цегли

Хороша тяга, нейтральність до впливу кислот, міцність і стійкість конструкції - головні вимоги, що пред'являються до димоходів.

Спочатку споруджують фундамент з бетону або з цегли висотою не менше 30 см. Ширину підстави проектують на 15 см більше ширини димоходу. Оптимальна товщина стінок каналу - 10 см.

Розчини для кладки можуть бути вапняними, гіпсовими, цементними або змішаними. Зазвичай використовується цементний розчин (замішується на цементі, піску і воді).

Мінімальна висота димоходу вище коника даху - 50 см. Частина, що підноситься над дахом, утеплюють і обробляють покрівельними матеріалами.

Газовідвідними труба опалювального котла потребує гільзовка (встановлюють сталеву трубу всередині цегляної). Такий прийом покращує тягу, зміцнює конструкцію, зменшує процес утворення сажі. Нержавіюча сталь володіє антикорозійними властивостями, що збільшує термін служби і цегляного стовбура. У круглій трубі низький опір руху продуктів згоряння (в порівнянні з квадратним перетином цегляного димоходу).

Для гільзовка придатні димоходи з прямокутним або з круглим перетином. Товщина гільзи вибирається в такий спосіб:

• 0,5-0,6 мм, якщо встановлена ​​колонка;
• 0,6-0,8 мм, якщо змонтований котел, що працює на пеллетах або рідкому паливі;
• 0,8-1 мм, якщо встановлений котел, що працює на вугіллі або дровах.

Переваги гільзовка очевидні, після її проведення не скупчується сажа на стінках і не утворюється конденсат.

Для металевої печі

Якщо для залізної грубки планується спорудити цегляний газоотводящий канал, потрібно розрахувати і закласти фундамент зі збільшеним запасом міцності. Іноді роблять окрему підставу для такого димоходу. Металева піч і труба з цегли мають різну тривалість нагріву, що може зменшувати тягу. Висота димоходу повинна бути 5 м і більше, в іншому випадку тяга буде ще менше. Щоб конструкція димоходу була міцною, шви повинні бути тонкими, не більше 15 мм.

Арматура в зоні оброблення та видри не повинна перетинати димовий канал.

У місці з'єднання димоходу з дахом прокладають вогнетривку майданчик. Стик між трубою і покрівлею закладають силіконовим герметиком.

Вогнестійкий силікатний герметик для печей заповнює щілини і тріщини.

Перехід з цегляної труби на сендвіч

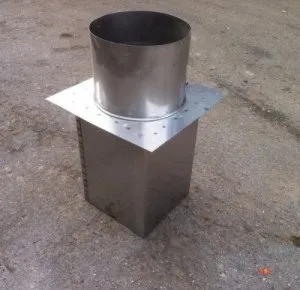

Для стикування старої цегляної і нової металевої труби необхідно придбати перехідник. Цей елемент має квадратну форму з одного боку і циліндричну - з іншого. За правилами протипожежної безпеки всередині у перехідника є шар базальтової вати.

Такий перехідник можна замовити у бляхаря.

1. При монтажі використовуйте 2 перехідника, один з них кріпиться до стелі над цегляним димарем, другий - на підлозі горища.
2. При монтажі сендвіч-димоходу потрібно слідувати будівельним нормативам. Від внутрішньої поверхні сендвіча до горючих конструкцій має бути не менше 38 см. Все це відстань повинна бути заповнене неспаленим матеріалом.
3. Іноді частина сталевого каналу запускають всередину цегельного.
4. При монтажі знадобляться вогнетривкі герметики (розчини) для закладення швів. Вони стануть в нагоді і в тому випадку, якщо піч стала пропускати дим. Матеріал для закладення тріщин не дає продуктам згоряння і пилу проникати в приміщення навіть через незначні щілини. Позначка «жароміцний» гарантує стійкість герметика в умовах високих температур.
5. При переході з прямокутного на круглий перетин встановлюють монтажний майданчик і хомути. Не можна допускати зменшення перетину або освіти виступів конструкції, інакше можлива зворотна тяга або її відсутність.

При тривалій експлуатації навіть добротна цегляна труба може прийти в непридатність, вимагаючи заміни на більш сучасний варіант. Виготовити перехідник з цегляної труби на сендвіч самостійно - процес трудомісткий, що вимагає певних навичок. Тому його краще замовити у професійних бляхарів.
