Пелетних пальник своїми руками креслення і пристрій

Твердопаливні опалювальні пристрої в першу чергу розраховані на спалювання дров чи вугілля. Використання сипучих матеріалів (тирси, пелет, лушпиння та інших рослинних відходів) у класичних печах неефективно - вони швидко прогорають і основна частина теплової енергії йде з димом в трубу. Виготовлена ​​пелетних пальник своїми руками дає можливість спалювати дрібнофракційних тверде паливо в оптимальних умовах, отримуючи максимум теплової енергії. При цьому процес подачі палива в топку і регулювання роботи пальника можна автоматизувати.

Саморобна пелетних пальник

будова вироби

Розглянемо, з яких основних частин складається саморобна пелетних пальник. Її завдання - забезпечити рівномірне спалювання палива і стабільність полум'я, завдяки якому відбувається нагрів водяної сорочки котельного агрегату. Особлива увага приділяється можливості регулювання інтенсивності горіння.

Пелетних пальник складається з наступних елементів:

• камера згоряння (у вигляді труби круглого або прямокутного перерізу);
• завантажувальний бункер для палива;
• шнековий конвеєр для подачі сипучого палива;
• вентилятор для нагнітання повітря в камеру згоряння.

Від обсягу завантажувального бункера залежить, наскільки часто доведеться обслуговувати котел, що працює в автоматичному режимі. Робота вентилятора-нагнітача регулюється електронним блоком управління - інтенсивність подачі повітря впливає на швидкість згоряння палива.

Для роботи електронного блоку, вентилятора і шнекового конвеєра потрібна електрика, тому дане пальниковий пристрій є енергозалежною.

Принцип роботи

Пелетних піч обладнується пальником, яка працює за наступним принципом:

1. Перша порція палива, що надійшла в камеру згоряння, підпалюється при мінімальній подачі повітря.
2. У процесі горіння першої порції палива подача повітря збільшується, полум'я посилюється і прогріває камеру згоряння.
3. Починається подача палива невеликими порціями, стабілізується наддув повітря, факел полум'я стає рівним.
4. Робота пальника в стабільному режимі дозволяє економно витрачати паливо і ефективно нагрівати водяну сорочку котельного агрегату.

особливості конструкції

Камера згоряння з круглої або квадратної труби всередині має піддон для палаючого палива, а зверху - патрубок зі шнековим конвеєром для дозованої подачі тирси, гранул або іншого дрібнофракційних енергоносія. Камера кріпиться до фланцевої плиті, яка прилягає зовні до фронтальної площини котельного агрегату.

Природний приплив повітря не дає можливості спалювати паливо в потрібному режимі, тому встановлюється вентилятор, який перетворює камеру згоряння в аеродинамічну трубу.

Сухе сипуча паливо при оптимальній подачі повітря згоряє практично без залишку. Невелика кількість попелу потік повітря, що нагнітається забирає в зольник - тобто, камера згоряння в процесі роботи самоочищається. Видаляти попіл з зольника потрібно раз в 7-10 днів - періодичність залежить від інтенсивності накопичення незгорілих залишків. При підвищеній вологості палива очищати зольник доводиться частіше.

Організація подачі сипучого палива в саморобну пелетних пальник здійснюється двома способами:

• У приміщенні встановлюється бункер великих розмірів, в який завантажується паливо на 7-10 днів безперервної роботи котла (саме з такою періодичністю потрібно очищати зольник пальника). Для подачі палива в патрубок пальника потрібно змонтувати шнековий конвеєр, довжина якого залежить від відстані між бункером і котлом.
• Бункер монтують безпосередньо на пелетних пальник, щоб сипуча паливо попадало в шнек горілчаного пристрою під своєю вагою. Гравітаційна пелетних пальник простіше і дешевше у виготовленні, але обслуговувати її доведеться частіше - зазвичай використовується бункер, обсягу якого вистачає на 1-3 дні роботи котла.

позитивні особливості

Пальник на тирсі своїми руками - пристрій, який допомагає розширити функціональні можливості звичайного твердопаливного котла. Її установка дозволяє економити дрова і вугілля, якщо доступні недорогі або безкоштовні відходи деревообробного виробництва або рослинництва. Такий підхід значно скоротить загальні витрати на опалення приватного будинку, дачі або гаража.

Пелетні пальники мають ряд переваг, до числа яких входить:

• економне витрачання палива;
• мінімальна кількість золи і шкідливих викидів в атмосферу за рахунок оптимізації режиму горіння - паливо і горючі гази згоряють практично повністю;
• невелика потреба в обслуговуванні - паливо закладається не частіше ніж один раз на добу, зольник очищається не частіше ніж один раз на тиждень, робота агрегату автоматизується.

Пристрій пеллетной пальника

технологія робіт

Знаючи пристрій пеллетной пальника, її можна виготовити своїми руками. Існують різні види саморобних горілчаних пристроїв - їх рекомендується вивчити і підібрати оптимальний варіант конструкції.

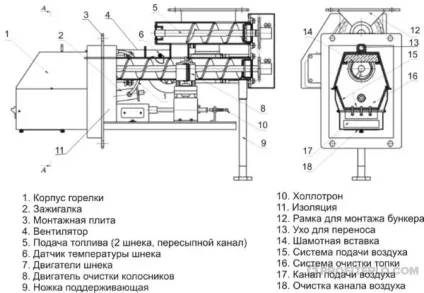

Креслення пеллетной пальника

Підготовчі роботи

На попередньому етапі готуються докладні креслення пристрою із зазначенням розмірів всіх елементів, а також підбираються необхідні матеріали.

Для виготовлення пальника потрібно:

• труба (квадратна або кругла), виконана з жароміцної стали, з товщиною стінок від 5 мм - в іншому випадку камера згоряння швидко прогорить або деформується під впливом високих температур;
• листова жароміцний сталь для виготовлення піддону в пальник з круглої труби;
• листовий метал для виготовлення зовнішнього кожуха пристрою;
• листова сталь для виготовлення фланцевої пластини (товщина металу - від 3 мм);
• сталева труба, шнек, редуктор, підшипники, електродвигун, що працює на низьких оборотах - для конвеєра, що подає паливо в камеру згоряння;
• електричний вентилятор;
• гнучкий шланг для подачі палива з великого бункера, віддаленого від пальника (з'єднує шнековий транспортер і патрубок камери згоряння);
• інструменти для роботи по металу і монтажу кріпильних елементів.

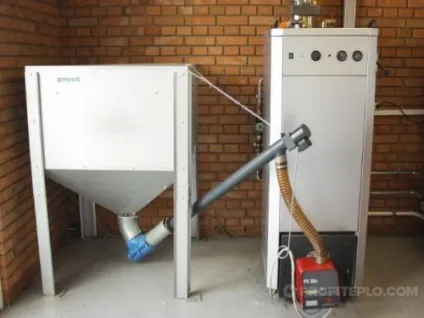

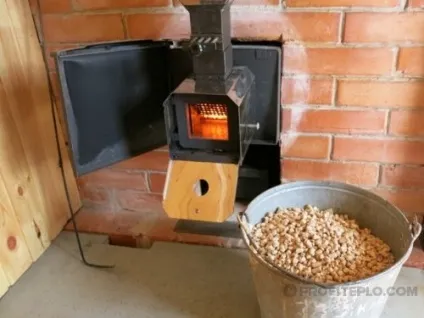

Встановлена ​​пелетних пальник

Особливості монтажу і налаштування

Збірка конструкції виконується згідно з кресленнями. Труба пальника закріплюється у фланцевої пластині, яка кріпиться до кожуха котла. Відкрита частина пальникової камери, з якої виривається факел вогню, розташовується всередині камери згоряння котла і нагріває водяну сорочку.

Усередині труби пальника, під патрубком, встановлюється шнек, що подає порціями паливо в зону згоряння. Швидкість його роботи потрібно відрегулювати відповідно до інтенсивності подачі повітря. Саме від точності настройки залежить стабільність роботи пристрою і ефективність використання палива.

Установка ручного регулятора дає можливість коригувати кількість обертів двигуна шнека і нагнітає вентилятора. Це найбільш просте і дешеве рішення, але за роботою котла доведеться постійно доглядати і міняти режим роботи електричних пристроїв в залежності від погодних умов і рівня нагріву теплоносія.

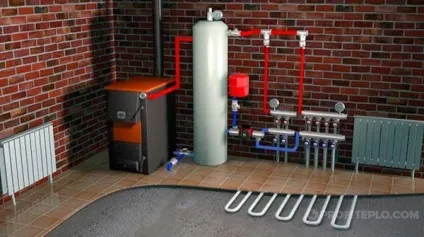

Один з можливих варіантів установки

засоби автоматизації

Для автоматизації потрібен спеціальний блок управління - автоматика твердопаливного котла не має відповідних можливостей. До контролера під'єднуються двигуни шнека і нагнітає вентилятора, а також температурні датчики. Отримуючи сигнал від датчиків, контролер буде управляти роботою двигунів, регулюючи подачу палива і тягу.

Саморобка також може бути оснащена пристроєм для автоматичного розпалу й контролю полум'я з фотодатчиком, які також керуються контролером. Датчик заповнення в патрубку з паливом дозволить контролювати подачу сипучого енергоносія.

Використання засобів автоматизації помітно здорожує агрегат, але робить його максимально зручним в експлуатації.

Автоматизація роботи котла за допомогою пеллетной пальника

висновок

Пелетних пальник своїми руками - один з доступних варіантів оптимізації автономної системи опалення, якщо в якості джерела тепла використовується твердопаливний котел. Вона дозволяє опалювати свій будинок практично всіма видами твердого палива.
